Salve ho acquistato un programmatore la minipro tl866 e ho provato a leggere 2 bios provenienti da un notebook, ma non riesco a leggere o a decifrare quello che viene letto, ho provato a leggere in giro o cercare su google o a guardare video...ma non ci capisco nulla, piu che altro che non é chiaro, devo usare un programma apparte a quello del programmatore?, o convertirlo in altro formato?

Share this post


Link to post
Share on other sites

con il programmatore ho estratto dai bios chip , il bios e ho provato a vedere cosa c´era dentro, ma c´é solo scritte incomprensibili apparte il nome del proprietario scritto molte volte..apparte quello nulla di comprensibile

Share this post


Link to post
Share on other sites

scusami ma cosa ti aspettavi di trovarci? Ovvio che il programmatore ti mostra il codice atto a far funzionare poi una scheda madre o altro.

Share this post


Link to post
Share on other sites
tipo i settaggi del notebook,service tag, admin password cose cosi.



Per poter leggere e modificare i file come intendi tu serve un editor che purtroppo non è di pubblico dominio, solo gli sviluppatori possono metterci le mani.

Share this post


Link to post
Share on other sites

Ciao, ho letto con attenzione questa lunga discussione e ho provato ad applicarmi ma ancora qualcosa mi sfugge.



Ho un programmatore CH314A con il software aggiornato alla versione 1.30.



Devo riprogrammare il bios di una ASROCK X99M Extreme4 per supportare il processore i7 6800k, di fabbrica è uscita con bios 1.50 e il processore in questione è supportato dalla 3.00.



Il chip è un MXIC MX25L12873FPI e provando a leggerlo/scriverlo al termine dell'operazione mi presenta sempre l'errore "chip main memory with the contents are in disagreement"



Ho fatto prove cancellando e riscrivendo il chip "blank", operazione completata senza errori, ma al termine della ri scrittura con il bios ufficiale 3.20 si è ripresentatol'errore.



Ho provato la cosa anche con un secondo chip bios (ho 2 schede madri con 2 chip ciascuna) col medesimo risultato.





Qualche esperto può illuminarmi su dove sbaglio, grazie.

Share this post


Link to post
Share on other sites

controllato che sia tutto collegato bene? Domanda aggiuntiva che Windows usi

Share this post


Link to post
Share on other sites

Al momento ho provato solo da Windows 10 64bit eseguendo il programma come amministratore.



Ho provato anche a ripristinare il backup fatto, che ha 1KB in più della rom scaricata, ma l'errore è uguale.





________________________________________________________________________





PS:



Provato da Windows 7 64 bit:



erase ok

blank ok

write ok

verify.... "chip main memory with the contents are in disagreement" :muro:

Edited by 11thGUEST

Share this post


Link to post
Share on other sites

Ciao, esegui una lettura del chip programmato con il bios 3.10 e salvi il file in formato *.bin poi mettilo in rete che gli do un occhio.

Quell'avviso non dovrebbe compromettere il corretto funzionamento.

Share this post


Link to post
Share on other sites

Sto facendo varie prove, ho fatto un Fill di FF, alla verifica medesimo errore.



Ho notato che mi da un errore facendo "detect": Access violation at address 0097EA45. Read of address FFFFFFFF.



Cercando a mano questo indirizzo non esiste, c'è il 0097EA40 o il 0097EA50 :cheazz:



PS:

dopo svariate prove mi sembra di aver costatato con una buona precisione che il messaggio "chip main memory with the contents are in disagreement" compare durante una lettura o verifica quando la barra di progresso è tra il 50 e il 60%, istantaneamente compare l'errore e il processo si conclude al 100%.



Provando un bios si programmato la scheda madre non da quasi segni di vita, ventole girano ma i led con i codici di stato manco si accendono.



Qui i due bios, il 3.10 originale e il 3.10 salvato dalla chip riprogrammato:

https://drive.google.com/open?id=0B7Jj5QWUFOdRbkNDN0k3OFhkSVU



Sono sconfortato.

Edited by 11thGUEST

Share this post


Link to post
Share on other sites




A quanto pare la scrittura non va a buon fine... Purtroppo penso che il software ed il programmatore in questione non siano all'altezza per questa SPI Flash.



Guardando il changelog della versione 1.30:

Version 1.30 2015-11-17

Optimizing OTP function part of the code

Rebuild chip database structure

Added log feature

Before modifying any read-write wipe operation, must automatically detect the chip, no detected chip termination

Increase the read is complete calibration can be carried out, can be turned on or off in the options, defaults off

Fix when the software is first run, appeared stuck like

Repair W25Q256FV cannot burn to write BUG

Added AT25DL081, MX25L25635F, MX25L12839F, MX25L12873F, MX25L25639F, MX25L25735E, MX25L51245G support

Added INTEL 160S33B, 320S33B, 640S33B support

Other minor changes to optimize

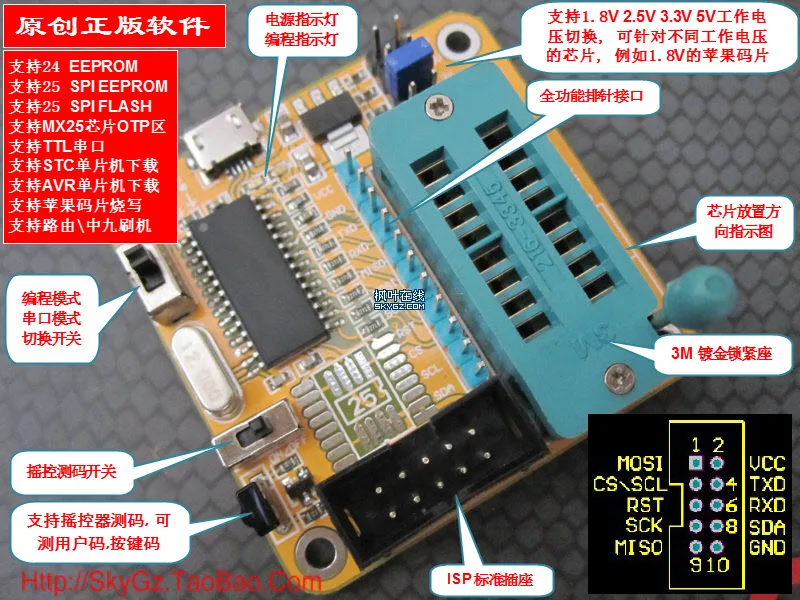

Ho scoperto che la versione 1.30 è ottimizzata per il CH341A con regolatore di tensione manuale:

https://ae01.alicdn.com/kf/HTB1V4aWKFXXXXXrXVXXq6xXFXXXN/CH341A-Programmer-for-24-25-Chip.jpg

ed è per questo che supporta i chip in grassetto quì sopra.



Ti consiglio un programmatore con software gratuito in sviluppo continuo es Skypro o TL866

https://www.amazon.it/WINGONEER-velocit%C3%A0-programmatore-migliore-supporta/dp/B01DZC36GY/ref=sr_1_5?ie=UTF8&qid=1480374464&sr=8-5&keywords=skypro

https://www.amazon.it/s/ref=nb_sb_noss_2?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&url=search-alias%3Delectronics&field-keywords=tl866

Share this post


Link to post
Share on other sites

Grazie mille :ave:



Ho già ordinato il WINGONEER SkyPro O0



Mi sembrava di aver letto da qualche parte su questa discussione che esisterebbero versioni di software più aggiornate della 1.30 ma a pagamento o sbaglio?



Queste potrebbero risolvere il problema di questo programmatore?

Share this post


Link to post
Share on other sites
Grazie mille :ave:



Ho già ordinato il WINGONEER SkyPro O0



Mi sembrava di aver letto da qualche parte su questa discussione che esisterebbero versioni di software più aggiornate della 1.30 ma a pagamento o sbaglio?



Queste potrebbero risolvere il problema di questo programmatore?



Per quanto ne so l'unico modo per ottenere l'ultima versione software (1.33) è acquistare un nuovo programmatore CH341A dongle, quest'ultimo utilizza un chip extra per il riconoscimento hardware così da attribuire la licenza software personalizzata al proprio apparecchio, è per questo che la versione 1.30 è craccata.



P.S. Io invece ho appena acquistato un adattatore per le SPI-Flash da 1,8V :)

Share this post


Link to post
Share on other sites





Con lo skypro è andata liscia al primo colpo, in un quarto d'ora ho programmato i 4 Bios (2 per scheda madre) e risolto il problema!



Grazie ancora :ave:



Ultima curiosità sui bios, i cippetti a parità di programmazione sono intercambiabili con marche?

Ad esempio se ho un chip da 32mb posso sostituirlo con uno di marca diversa di capacità uguale o superiore?

Edited by 11thGUEST

Share this post


Link to post
Share on other sites
Con lo skypro è andata liscia al primo colpo, in un quarto d'ora ho programmato i 4 Bios (2 per scheda madre) e risolto il problema!



Grazie ancora :ave:







Ultima curiosità sui bios, i cippetti a parità di programmazione sono intercambiabili con marche?

Ad esempio se ho un chip da 32mb posso sostituirlo con uno di marca diversa di capacità uguale o superiore?



Bene, lo skypro è un altro pianeta rispetto al ch341a :)



Per esperienza ti consiglio di utilizzare gli stessi chip nativi perchè anche se in teoria sarebbero compatibili a me personalmente è sempre andata male... Questo si intende solo per le spiflash e relativi bios.

I file bios contengono istruzioni di scrittura e lettura del proprio chip per effettuare i classici aggiornamenti e di solito i brand non compilano in modo generico a meno che lo stesso progetto utilizzi chip diversi.

Share this post


Link to post
Share on other sites

Salve a tutti...ho una mb asrock h61m-dgs con bios 1.10 e volevo installarci su la 1.60 che il produttore fornisce avendo come processore un i7-2600k xkè la scheda si avvia e dopo qualche secondo va in blocco...ho utilizzato il Nano usb programmer ke avevo,prima ho fatto la lettura e salvataggio bios e poi sono passato alla programmazione...una volta programmato e reinserito il chip il pc si accende e spegne in continuazione,loop perenne....come posso risolvere???grazie....

Share this post


Link to post
Share on other sites
Salve a tutti...ho una mb asrock h61m-dgs con bios 1.10 e volevo installarci su la 1.60 che il produttore fornisce avendo come processore un i7-2600k xkè la scheda si avvia e dopo qualche secondo va in blocco...ho utilizzato il Nano usb programmer ke avevo,prima ho fatto la lettura e salvataggio bios e poi sono passato alla programmazione...una volta programmato e reinserito il chip il pc si accende e spegne in continuazione,loop perenne....come posso risolvere???grazie....



Hai scollegato l'alimentatore e la batteria tampone dalla scheda madre? Serve per scaricare i condensatori e la ram.



Per verificare che il chip sia stato programmato in modo corretto devi leggere il chip programmato, salvarlo e compararlo con l'originale tramite un editor HEX: ftp://wa651f1:[email protected]/HxDSetupIT.zip

Share this post


Link to post
Share on other sites

Salve..fatta la prova della batteria tampone e senza corrente all'alimentatore...stesso risultato..loop continuo...ho scaricato editor HEX ma nn capisco come fare x compararlo...

Share this post


Link to post
Share on other sites
Salve..fatta la prova della batteria tampone e senza corrente all'alimentatore...stesso risultato..loop continuo...ho scaricato editor HEX ma nn capisco come fare x compararlo...



Apri il bios originale e quello letto così da avere 2 schede aperte nell'editor, poi dal menu >analisi>confronta file>confronta.. :)

Share this post


Link to post
Share on other sites
salve..comparazione fatta...risultano diversi...





A quanto pare non è stato programmato in modo corretto.

Controlla che il chip selezionato sia corretto

Esegui un paio di Erase, poi un Read per controllare che sia effettivamente vuoto

Temta una nuova programmazione



P.S. Il Nano bios va utilizzato sulle porte USB 2.0
