xpak Posted December 31, 2012 Share Posted December 31, 2012 (edited) Ciao a tutti... sono nuovo del forum, appena iscritto!! Sto realizzando da qualche mese un progetto di modding, con integrazione di un liquid cooling, sul cabinet Corsair Graphite 600T. Ho chiamato questo progetto "Red Ice". Spero di completare il tutto nei prossimi 30giorni, ed ho voluto condividere con vuoi questo mio lavoro!! Spero di fare cosa gradita, nel frattempo vi posto qualche dettaglio con una prima carrellata di foto!! Il mio primo liquid Cooling risale a circa 2 anni fa, realizzato su un CoolerMaster Stacker... lo mando ufficialmente in pensione postandovi una foto di quel che era!! Di seguito i dettagli di questo nuovo progetto: Liquid Cooling: - Radiatore Alphacool ST30 Full Copper 360 [integrazione nella parte superiore del case] - Radiatore Phobya Extreme 200 [integrazione sul frontale del case] - Vaschetta Phobya Balancer 250 argento nickel - WB Cpu: Ek Supremacy Full Nikel - WB Motherboard: Ek M5F Acetal + Nikel - Pompa: Laing DDC 12V - 3.25 18W (900l/h) - Top Pompa: EK-DDC X-TOP CSQ Acetal - Flussimetro Koolance FM17 - Tubo PrimoChill Clear - 16/11 - Raccordi: Koolance - BitsPower Silver & Matt Black - VGA WB ( ancora da decidere) Hardware: - PSU: Corsair AX 860 - Asus Maximus V Formula - Intel i7 3770k - Corsair Dominator Platinum 2400mhz - kit 16GB - SSD - Corsair FORCE GT SataIII -180GB - EVGA 670 (prossimamente) Il resto già in mio possesso: - HD - WD 1TB HD - HD - WD Raptor X 150GB - 10.000 rpm Ventole: - 3x Enermax Cluster 120mm (radiatore 360) - 1x Enermax Cluster 120mm (retro cabinet) - 4x Enermax TB Silence 92mm (sul radiatore 200mm, che ho deciso di raffreddare anzichè con un ventolone da 200mm, a settori con 4 ventole da 92mm per una migliore resa) Edited January 9, 2013 by xpak Quote Link to comment Share on other sites More sharing options...
xpak Posted December 31, 2012 Author Share Posted December 31, 2012 (edited) Ecco come si presentava il cabinet appena acquistato: Davvero ben fatto, il bianco è un bellissimo colore!! Edited December 31, 2012 by xpak Quote Link to comment Share on other sites More sharing options...

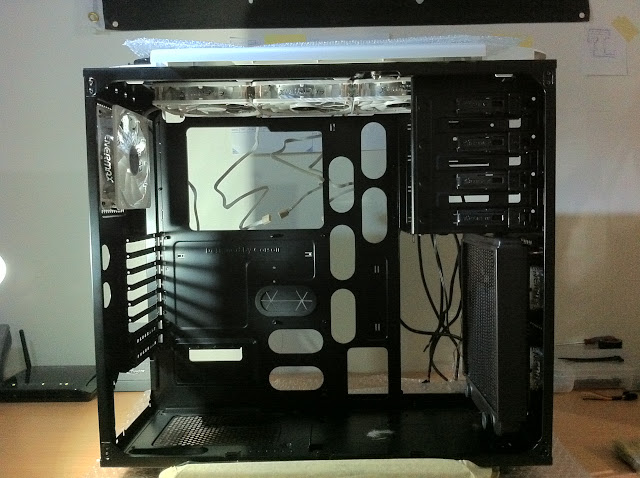

xpak Posted December 31, 2012 Author Share Posted December 31, 2012 Il Cabinet messo subito a nudo: Domani vi posto il resto dei dettagli con "tantissime" foto per farvi vedere fino a che punto sono arrivato con i lavori!! STAY TUNED Quote Link to comment Share on other sites More sharing options...
muzio85 Posted December 31, 2012 Share Posted December 31, 2012 we carissimo benvenuto pure qua, come sai seguo con interesse il tuo lavoro, e lo reputo molto ordinato e bello. minicooper_1 Quote Link to comment Share on other sites More sharing options...
Le085 Posted December 31, 2012 Share Posted December 31, 2012 Wow promette bene!!! Inviato dal CES usando Tapatalk 2 sul mio GT-I9000. Blop! Quote Link to comment Share on other sites More sharing options...
tom1 Posted December 31, 2012 Share Posted December 31, 2012 ottimo inizio Quote Link to comment Share on other sites More sharing options...
xpak Posted December 31, 2012 Author Share Posted December 31, 2012 Ciao mini!! Un abbraccio... è un piacere trovarti qui!! Grazie a tutti ragazzi!! Come promesso ecco altri aggiornamenti!! Le seguenti modifiche sono state fatte per far ospitare al case il radiatore da 360: - taglio griglia in plastica superiore - taglio parte in plastica superiore - taglio cabinet parte superiore - foro per fill port Ecco le foto: E... Io all'opera ahahaha Quote Link to comment Share on other sites More sharing options...
xpak Posted December 31, 2012 Author Share Posted December 31, 2012 Un pò di materiale... hehehe Ho installato radiatore e ventole nelle parte anteriore del case. Queste le ventole scelte 4x Enermax Tb Silence 92mm Ecco il risultato sul case: Ed ecco il radiatore da 200mm montato: Non essendo il case predisposto, ho effettuato i fori sia per le ventole che per il radiatore... e tra la parte metallica e le ventole ho utilizzato delle rondelle in gomma!! Anzichè utilizzare uno di quei ventoloni da 200mm, ho deciso di raffreddare il radiatore a settori con 4 ventole da 92mm, in modo da raffreddare uniformemente tutta la superficie radiante per una migliore resa. Quote Link to comment Share on other sites More sharing options...

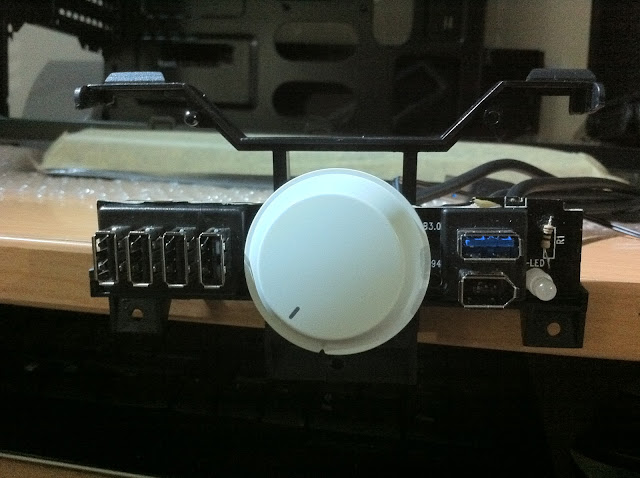

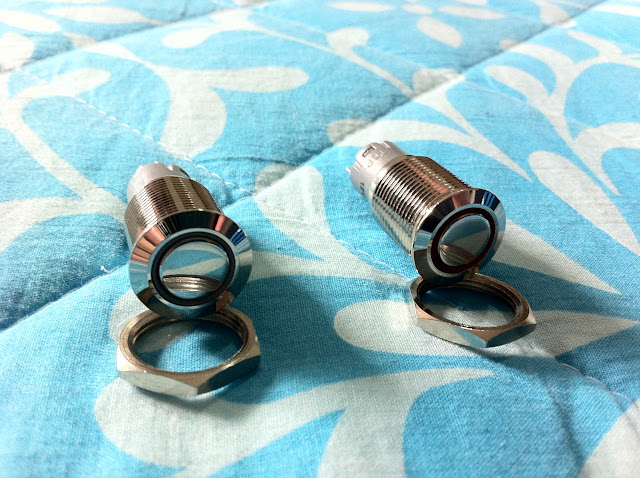

xpak Posted December 31, 2012 Author Share Posted December 31, 2012 Di seguito le foto della modifica al pannello di accensione del cabinet... Ho installato 2 pulsanti in alluminio (power/reset) perch quelli originali erano orrendi!! In versione originale si presentava così: Iniziamo a smontare il tutto: Qui ho effettuato il taglio della basetta Riasslemblato le varie uscite (USB, USB 3.0 ecc.) In questo modo mi sono creato lo spazio necessario per i nuovi pulsanti di accensione e reset. Dopodichè ho effettuato i fori (16mm) sulla parte esterna del case nel quale iserire i nuovi pulsanti Ed ecco finalmente i pulsanti!! Power con led ring Bianco, e Reset Con led ring Rosso!! (colori che rispecchiano l'intero progetto) I collegamenti con i cavi... Ed eccoli inseriti!! Quote Link to comment Share on other sites More sharing options...

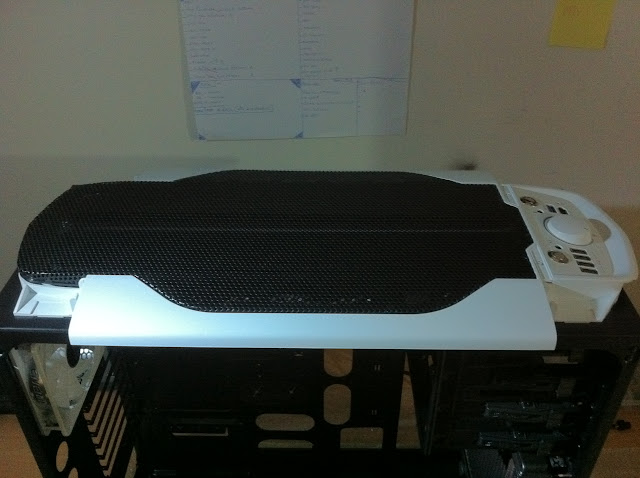

xpak Posted December 31, 2012 Author Share Posted December 31, 2012 (edited) Risultato Finale!! Spero vi piaccia!! Edited February 4, 2013 by xpak Quote Link to comment Share on other sites More sharing options...

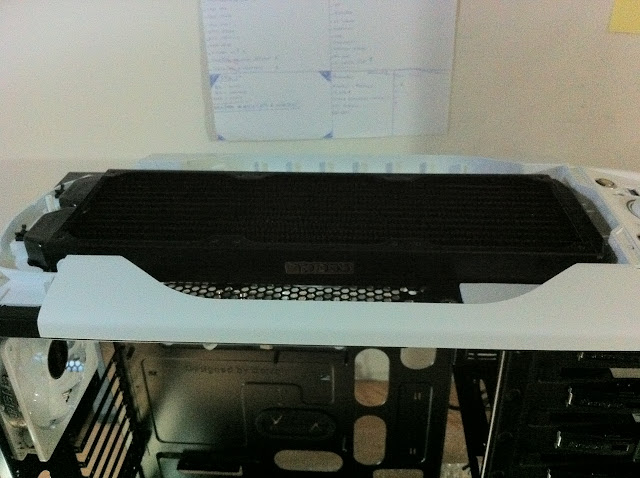

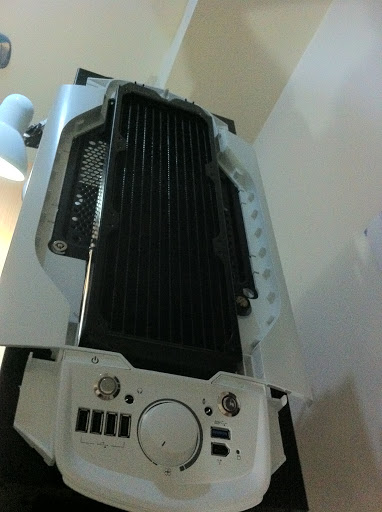

xpak Posted December 31, 2012 Author Share Posted December 31, 2012 Integrazione del Radiatore 360 nella parte alta del case e Fill Port. Fill Port Integrazione Radiatore 360 sul top Quote Link to comment Share on other sites More sharing options...
RIC3 Posted December 31, 2012 Share Posted December 31, 2012 mamma mia bello davvero! Quote Link to comment Share on other sites More sharing options...
xpak Posted December 31, 2012 Author Share Posted December 31, 2012 Grazie!!! Quote Link to comment Share on other sites More sharing options...

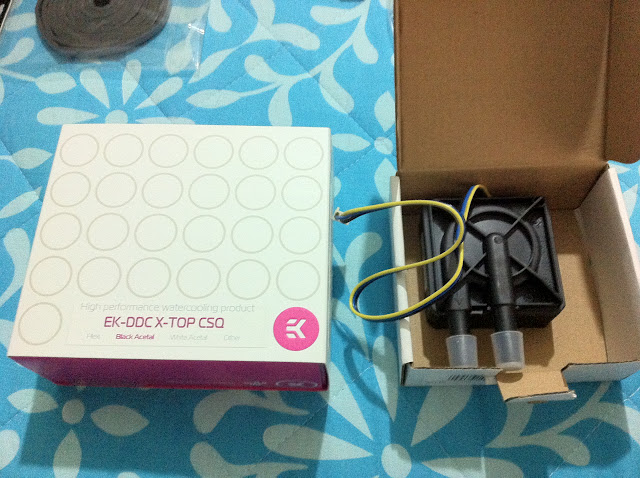

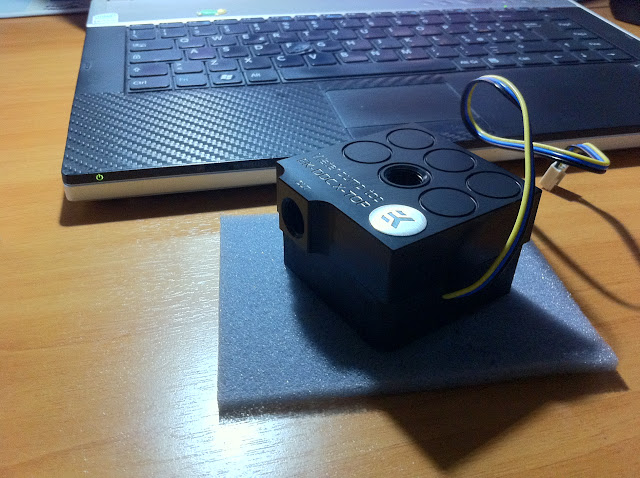

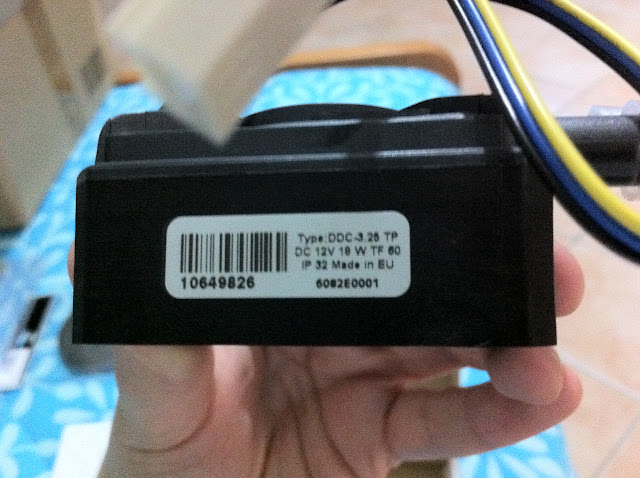

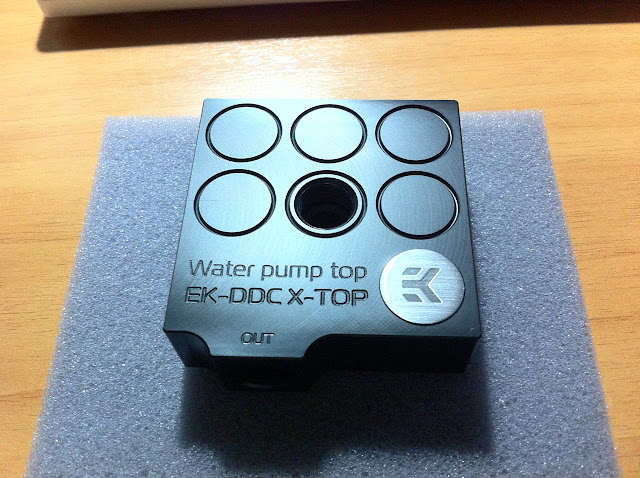

xpak Posted December 31, 2012 Author Share Posted December 31, 2012 (edited) La pompa scelta per l'impianto è una Laing DDC potenziata, su cui ho montato il nuovo top in acetal della EK: Potenza nominale assorbita: 18W Certificato di tensione: da 6 a 13,2 Prevalenza a 12V: 5,7 m Portata massima:> 900l / h Edited February 4, 2013 by xpak Quote Link to comment Share on other sites More sharing options...

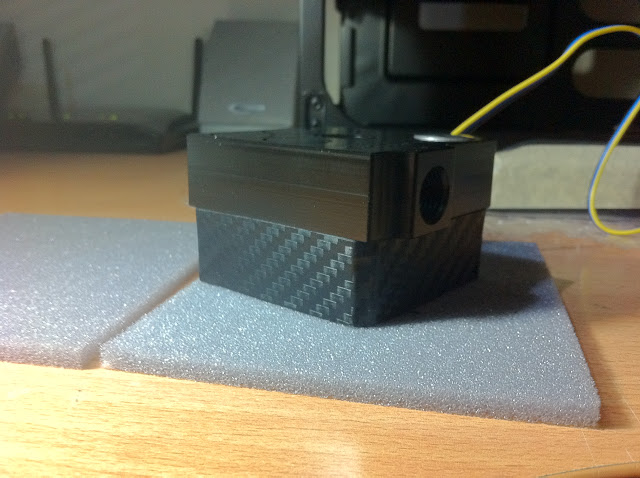

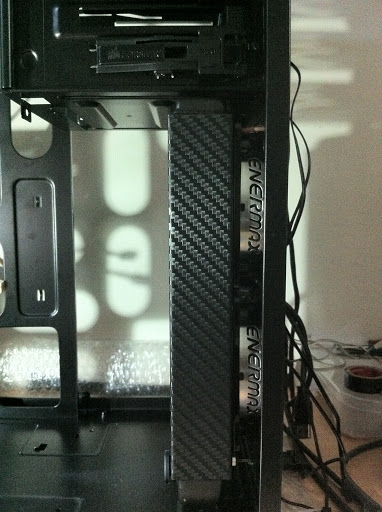

xpak Posted December 31, 2012 Author Share Posted December 31, 2012 (edited) Per non far sembrare il tutto troppo "plasticoso e ferroso" ho rifinito qualche componente con la CARBON FIBER 3M: E qui lo sleeve della Laing: Edited February 4, 2013 by xpak Quote Link to comment Share on other sites More sharing options...
xpak Posted January 1, 2013 Author Share Posted January 1, 2013 Regali Natalizi!! E un pò di materiale Per l'esattezza: - WB EK Chipset MofSet per la Maximus V - Lamptron Touch Black - Sensore Temperatura G1/4 - Tubo 16/11 - Termorestringente White - 4x Raccordi M/M Ruotabili - Koolance 5 Way Fitting - Tappo con led - 4x led white - Cavo fan 1x3 Sleeve White - Staffe per vaschetta - Pasta Termoconduttiva MX-4 Quote Link to comment Share on other sites More sharing options...

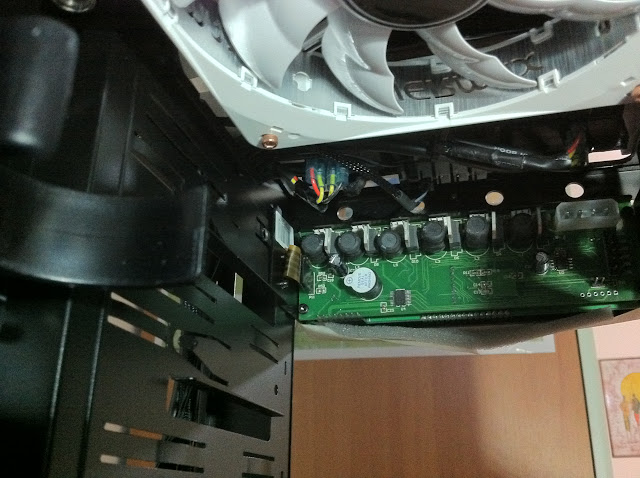

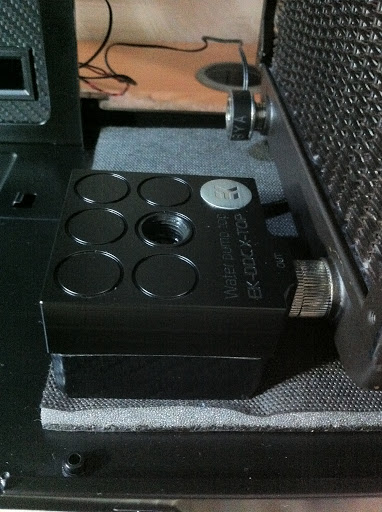

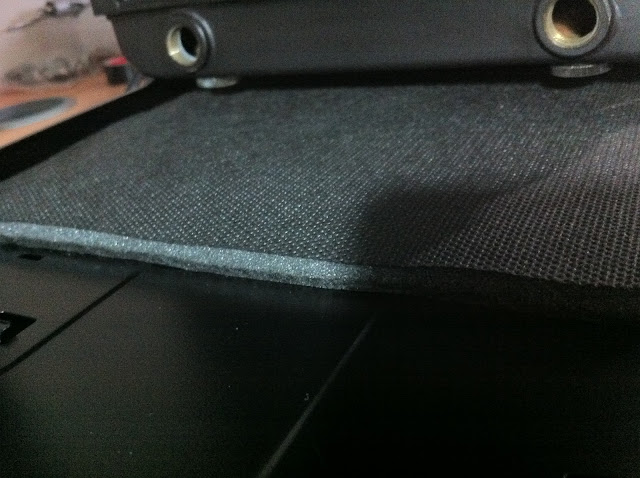

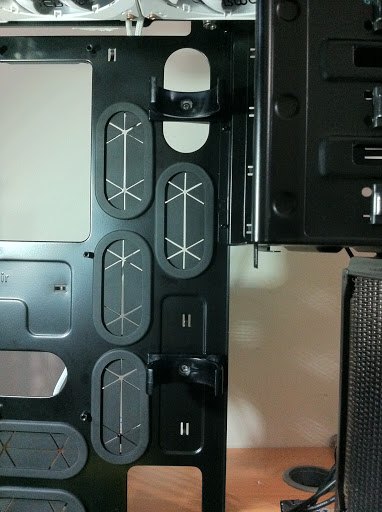

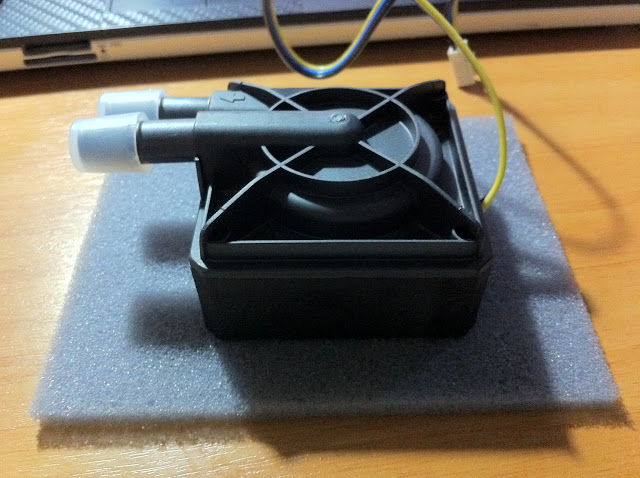

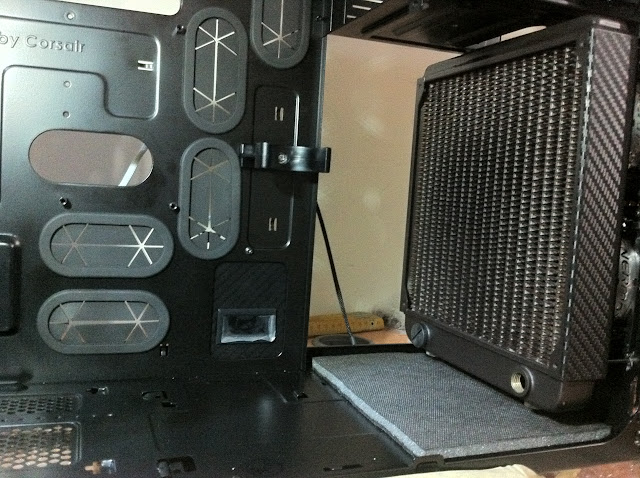

xpak Posted January 1, 2013 Author Share Posted January 1, 2013 Montate le staffe per la vaschetta Montato il Lamptron Tappetino Fonoassorbente / Antivibrazioni, su cui verrà poggiata la pompa Quote Link to comment Share on other sites More sharing options...
Le085 Posted January 1, 2013 Share Posted January 1, 2013 Cacchio ma questo è un mod di fino altro che integrazione Quote Link to comment Share on other sites More sharing options...
xpak Posted January 1, 2013 Author Share Posted January 1, 2013 Grazie!!!! Quote Link to comment Share on other sites More sharing options...

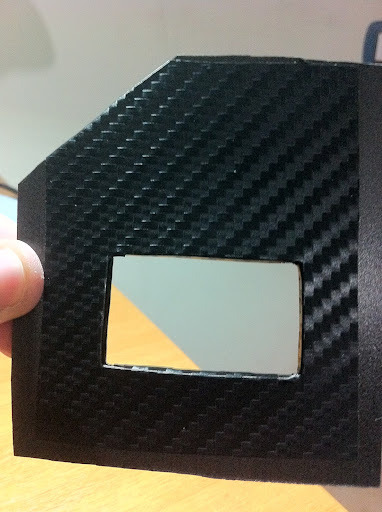

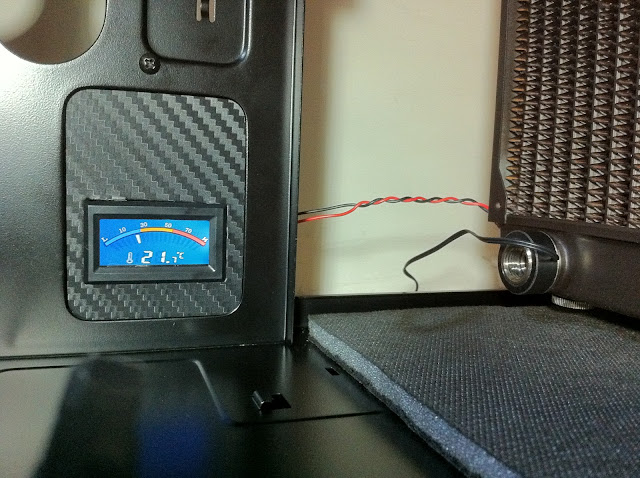

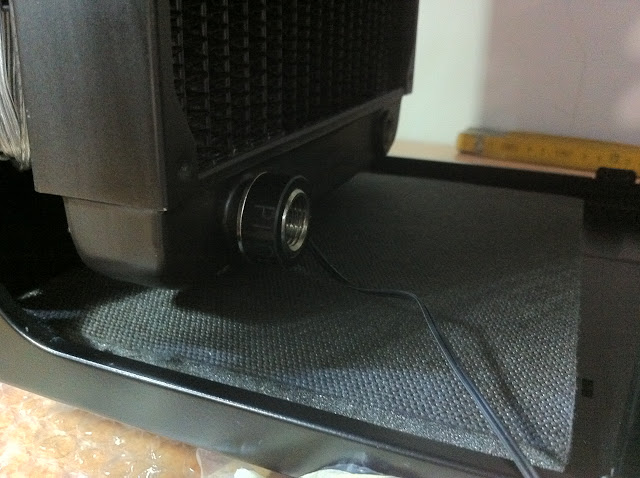

xpak Posted January 1, 2013 Author Share Posted January 1, 2013 Montaggio sensore temperatura liquido: Pezzo di polistirolo duro tagliato a misura (rifinito poi con il dremel) Rivestimento con la Carbon Fiber 3M Risultato Finale Quote Link to comment Share on other sites More sharing options...
xpak Posted January 1, 2013 Author Share Posted January 1, 2013 Direi che è venuto abbastanza bene!! Quote Link to comment Share on other sites More sharing options...
muzio85 Posted January 1, 2013 Share Posted January 1, 2013 molto molto bello Quote Link to comment Share on other sites More sharing options...
xpak Posted January 1, 2013 Author Share Posted January 1, 2013 Grazie Mini!!! Quote Link to comment Share on other sites More sharing options...

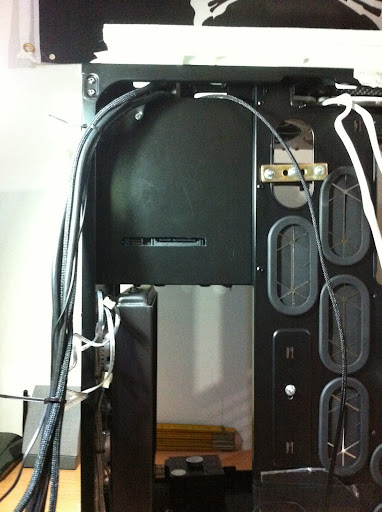

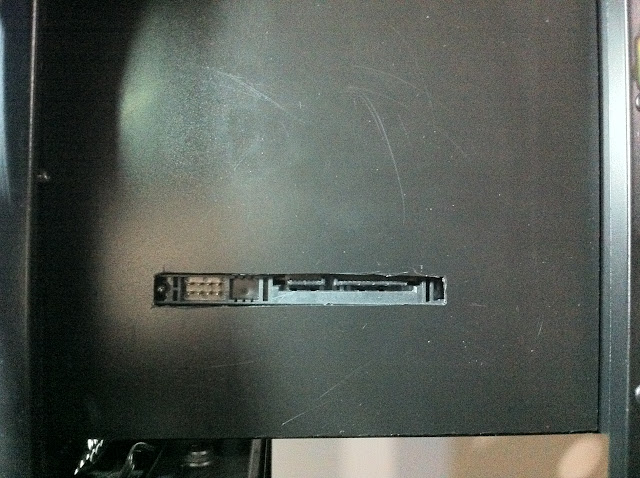

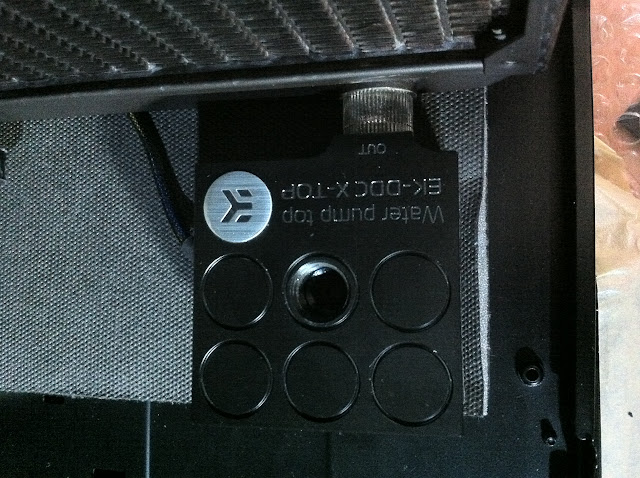

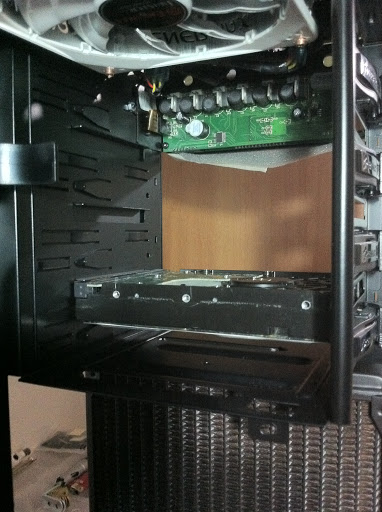

xpak Posted January 1, 2013 Author Share Posted January 1, 2013 Ho montato un pannello di policarbonato semi duro nella parte posteriore del case tagliato a misura... Dato che vorrei nascondere i cavi il più possibile, mi sono "inventato" questa posizione per l'hard disk 3,5" (2TB per lo storage), così da vere tutti i collegamenti sul retro; l'SSD di sistema invece sarà in bella vista! E qualche test di collegamento della pompa: Quote Link to comment Share on other sites More sharing options...
Gianluca92 Posted January 1, 2013 Share Posted January 1, 2013 bello bello seguo con molto interesse Quote Link to comment Share on other sites More sharing options...
