Avevo tra le zampe una scheda madre 775, e ho deciso di provarla, l’unica riparazione che ho fatto, è stata la sostituzione di un condensatore elettrolitico, non era in pessime condizioni, ma ho preferito sostituirlo, come prevenzione, se poi funzionava o meno non saprei

La scheda madre è una ASUS P5KPL-VM, uATX per CPU LGA 775, chipset Intel, due slot RAM DDR2 (di solito sono quattro), audio video e LAN integrati, c’è uno slot PCI-E 16X (per una scheda video), più uno slot PCI-E 1X, oltre a due slot PCI.

Aveva già installata una CPU, un Pentium Dual Core E2160 da 1.8 GHz, di queste CPU ho avuto per un periodo un E2180 sul PC Linux E4700, tutto sommato una CPU economica, ma con prestazioni interessanti 🤨, anche se per compiti più impegnativi, può risultare un po’ lenta.

Ho aggiunto il dissipatore e una RAM DDR2 800 da 1GB della Transcend, e ho provato l’avvio, inizialmente sembrava non partire , ma i codici post sono proseguiti, fino alla schermata BIOS, ho in seguito aggiunto il solito adattatore IDE 40PIN CF, e ho eseguito i Bench di Phil’s, i risultati non sono corretti, perché il DOS vede la CPU come un core singolo.
Malgrado ciò, ecco quanto ha fatto:

2) 193.8 3) 212.5

5) 215.6 6) 82.4

a) 399.41 b) 72.44 c) 191.7

d) 71.9 e) 22.1 n) 2681.85

il bench 4) ha dato errore, e non è stato possibile ottenere un punteggio.

[PC_live]

Ho riavviato alcune schede madri, per vedere se riuscivo a fare progressi, qualcosa sono riuscito a capirla, ma non sono riuscito a far avviare alcuna scheda madre problematica o difettosa.

Per questo motivo, ne ho messe via due tre, in seguito vedrò di capire dove possa esserci un problema, o vedrò di capire esattamente cosa significano alcuni codici post, visibili all’avvio, per esempio C0 —, significa che qualcosa fa, però si blocca subito, al momento non saprei perché, ma questo codice è uno di tanti che non capisco , sia perché non so il BIOS della scheda madre qual’è, ad esempio nella Compaq Camaro, può essere AWARD o Compaq?

Passando alle schede madri provate, con successo cioè risultate funzionanti, ho ancora ️ sul banco la ASUS P5KPL-VM REV. 2.01G con E2160, sono riuscito a visualizzare la schermata, in cui è visibile in basso la riga con le info del BIOS AMI, non era importante ma da quella ho capito che il BIOS è quello di fabbrica, in pratica la prima versione, volendo potrei aggiornarlo, ma sinceramente non ne vedo il motivo, almeno per adesso, se in seguito farò degli aggiornamenti, o risolvesse eventuali problemi, potrei aggiornare all’ultima versione disponibile.

Un aggiornamento che ho già fatto, è relativo alla RAM, ho aggiunto un secondo banco da 1 GB DDR2 800, per un totale di 2 GB , ma cosa più importante, è aver attivato il dual channel, in seguito potrei cambiare il quantitativo di RAM e la CPU, per il momento, non ho deciso cosa fare con questo PC, le dimensioni compatte (ma non troppo), sono sicuramente utili, avendo altri 775, è difficile scegliere cosa fargli fare, sicuramente non ci farò Internet, il PC che ho attualmente (i3) è perfetto , forse sarà semplicemente un PC di riserva, anche perché ne ho altri simili (775) da provare, e quindi potrei ritrovarmi con altri 775 funzionanti.

Guardando le foto, ho notato che il dual channel, funziona a 667 invece di 800, come seconda RAM, ho messo una DDR2 800 della Kingmax, quindi di marchio diverso, a questo punto proverò altre RAM, stavolta identiche (coppia), per vedere se va a 800, oppure no?

[PC_live]

Ho risolto il problema del dual channel, sulla ASUS P5KPL-VM, ho sostituito le RAM DDR2 con altre da 1 GB , queste sono però identiche, e come pensavo, adesso va a 800 MHz, forse prima una delle due, è differente in qualche valore, e andavano a soli 667, pur essendo entrambe da 800.

Proseguendo, ho provato l’avvio di altre schede madri, una malgrado la sostituzione di parecchi condensatori elettrolitici, non ha funzionato, si avvia visualizza FF — e si spegne subito, forse interviene la protezione da corto del alimentatore ATX, ma controllando le linee (pin del connettore), non trovo nulla di strano o sospetto 🤨, dovrò fare alcuni controlli, ma per adesso non ho il tempo necessario.

L’ultima scheda che ho provato, è una ABIT SE6, una ATX con chipset i815E, audio e video integrato, volendo si possono mettere in alternativa, schede apposite, per il video c’è lo slot AGP, per l’audio e altro ci sono ben sei slot PCI, infine se servisse c’è anche uno slot CNR.

Per la prova di avvio, uso una RAM PC133 da 64 MB, una CPU Celeron 900 Coppermine, e dopo aver collegato tutto il resto, provo l’avvio, dopo un paio di tentativi, riesco a vedere la schermata BIOS sullo schermo , OK funziona!

Il prossimo passaggio, sarà aumentare la RAM, cambiare CPU, penso con un Pentium 3 1000/133, a questo proposito nel BIOS non è prevista una CPU 900/100 o 1000/100, e neanche altre oltre i 1000, forse dipende dal BIOS, che andrebbe aggiornato, ma il problema è solo all’interno del BIOS, per il resto si avvia e funziona con il C900, magari prima di cambiarlo, faccio i bench di Phil’s, che potrei confrontare con quelli delle altre schede chipset VIA.

[PC_live]

L’ABIT SE6 con chipset i815E, con audio e video integrato, è da quello che ricordo l’unica ad avere il video integrato, le altre i815 che ho non hanno la VGA integrata, ma solo lo slot AGP, almeno se ricordo bene .

Le altre i815, sono una ABIT SA6 con P3S1400 (modificato), una ASUS TUSL2-C con un P3S1400, una ACorp 815EP con P3-1000-133, poi anche una Siemens D1217 con P3-933-133, non credo di averne altre, più che altro mi sembrano schede abbastanza robuste, l’unico problema è nei condensatori elettrolitici scadenti, per il resto posso solo dire che l’ACorp è stata per un paio di anni il mio miglior PC (intorno al 2005), inizialmente aveva un P3-800-133, in seguito trovai un 1000 molto economico, e l’ho cambiato.

Tornando alla SE6, ancora ️ ci sono degli upgrade da fare, il primo che ho già fatto è il cambio di CPU, ho messo via il Celeron 900, e ho messo il P3-1000-133 che avevo sulle schede VIA per Tualatin, diciamo al momento, non si può mettere qualcosa di più veloce, tranne che si usa un adattatore Tualatin Coppermine.

Inizialmente la memoria con il P3-1000, andava a soli 100 MHz, ma ho risolto andando nel BIOS, e con le nuove impostazioni, la RAM va a 133 MHz, anche se credo che il CL sia salito da 2 a 3.

Fatti i bench di Phil’s con entrambe le CPU, posso confrontare i punteggi.

2) 196.6 | 216.8 3) 164.4 | 182.5

4) 51.4 | 66.6 5) 113.0 | 137.5

6) 45.2 | 58.8

a) 339.50 | 419.61 b) 82.08 | 97.51

c) 95.8 | 115.3 d) 38.7 | 46.8

n) 1023.78 | 1137.56

i punteggi più bassi sono quelli del Celeron 900-100, mentre quelli più alti sono del P3-1000-133.

[PC_live]

Ultimamente ho temporaneamente sospeso, i lavori con i S.7, in particolare la sperimentazione del VCORE sulla Soyo 5BT5, anche a causa dei tentativi falliti , di riparare le schede madri tramite riprogrammazione chip BIOS.

Avevo immaginato che alcune schede madri, potessero avere un BIOS talmente danneggiato o sbagliato , da non mostrare alcun codice post, la realtà ha detto invece il contrario, cioè che il BIOS sembra essere OK, e la mancanza di codici è da attribuire ad un guasto hw, ci sono poi alcune schede madri, che mostrano un accenno di avvio, ma anche lì potrebbe esserci il guasto hw.

In particolare cosa volevo fare sulle S.7 funzionanti? Per prima cosa , volevo estendere le CPU supportate, alcune schede del periodo i430 (VX HX TX), non hanno tensioni inferiori a 2.8 VCORE, altre arrivano a 2.5V, alcune persino 2.2V, pochissimi arrivano a 2.0V, quest’ultimo valore consente l’uso di tutte le CPU S.7, ma esistono CPU con VCORE fino ad 1.5V, quindi bisogna overvoltare, se vogliamo usarle.

La sperimentazione serviva a trovare il valore di resistenza, per tutti i voltaggi inferiori a 2.2V, fino a 1.3V, più giù non saprei se sia possibile scendere 🛗, comunque avevo pensato di realizzare una scheda aggiuntiva per la selezione del VCORE desiderato, ad esempio se volessimo 1.8V, avremo un jumper in corrispondenza di una resistenza xxx KOHm, tutto abbastanza semplice, basta spostare il jumper sul valore desiderato.

Ma serve undervoltare?

Ebbene, in un video fresco di pubblicazione, c’è questo argomento, oltre all’overclock di due CPU differenti, entrambe S.7, di solito per stabilizzare le CPU, si deve overvoltare, e per raggiungere alte frequenze, si è obbligati a ricorrere all’overvolt.

Si trova qui:

Spero che i risultati ottenuti, si possano replicare, sui propri PC, sulla 5BT5, avevo undervoltato un P233MMX fino a 2.2V, in seguito ho trovato tutte le resistenze per i voltaggi da 2.3V fino a 2.7V, il prossimo lavoro sarà trovare quelle da 2.1V in giù.

[PC_live]

Oggi appena avrò qualche minuto libero, vorrei riavviare un PC che ho sul banco, è parecchio che non lo avvio, di che si tratta?

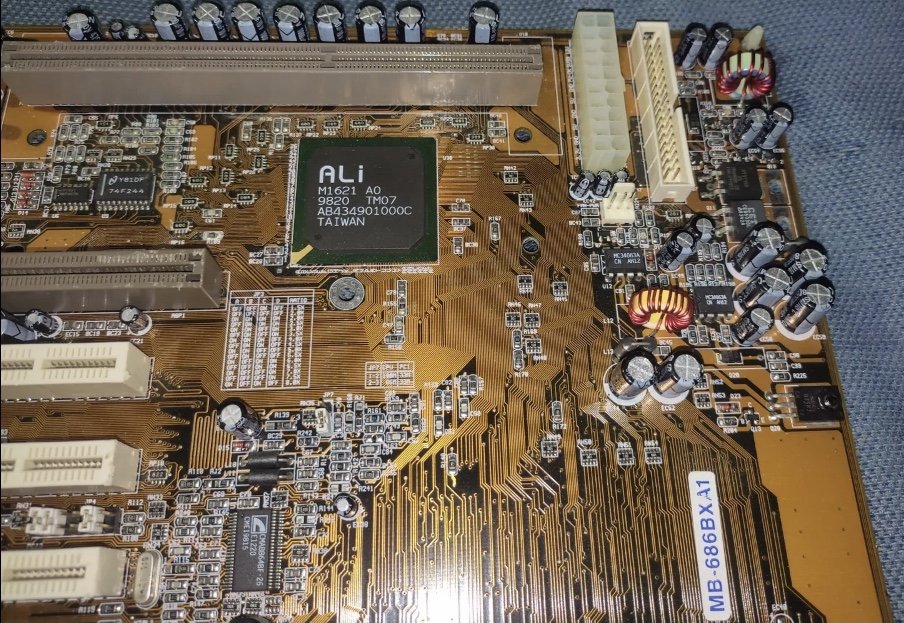

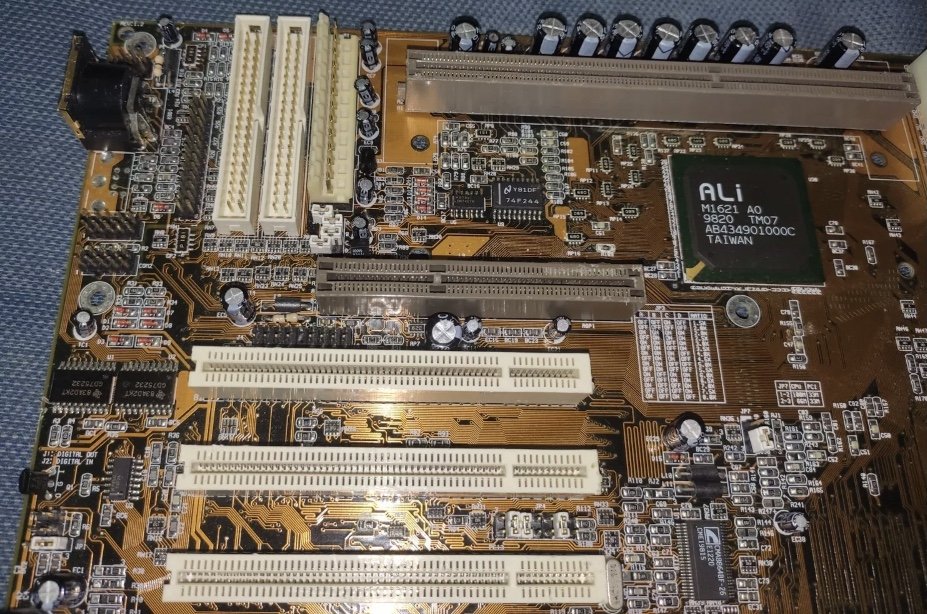

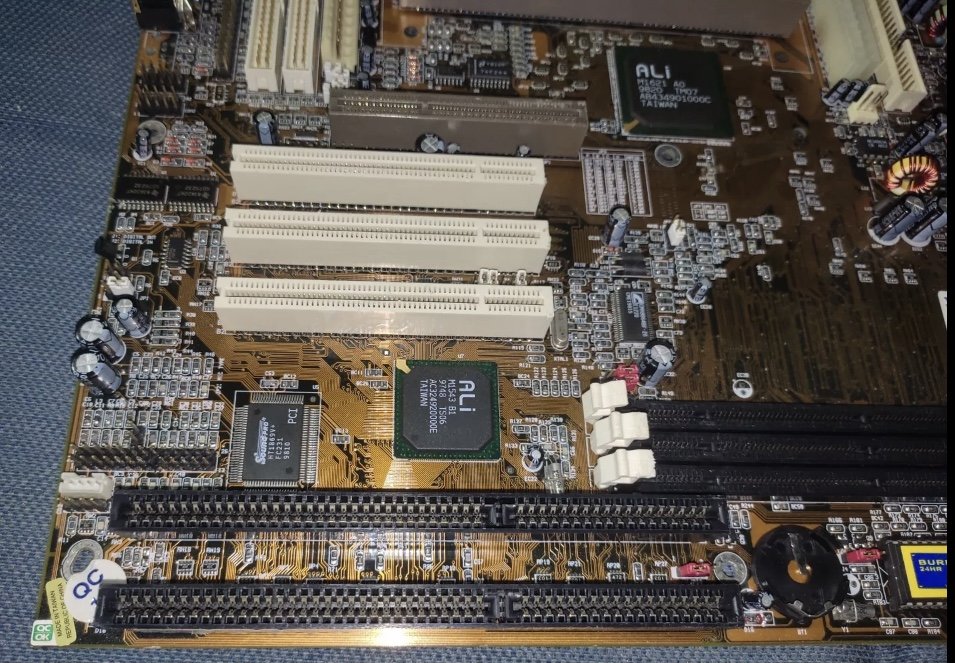

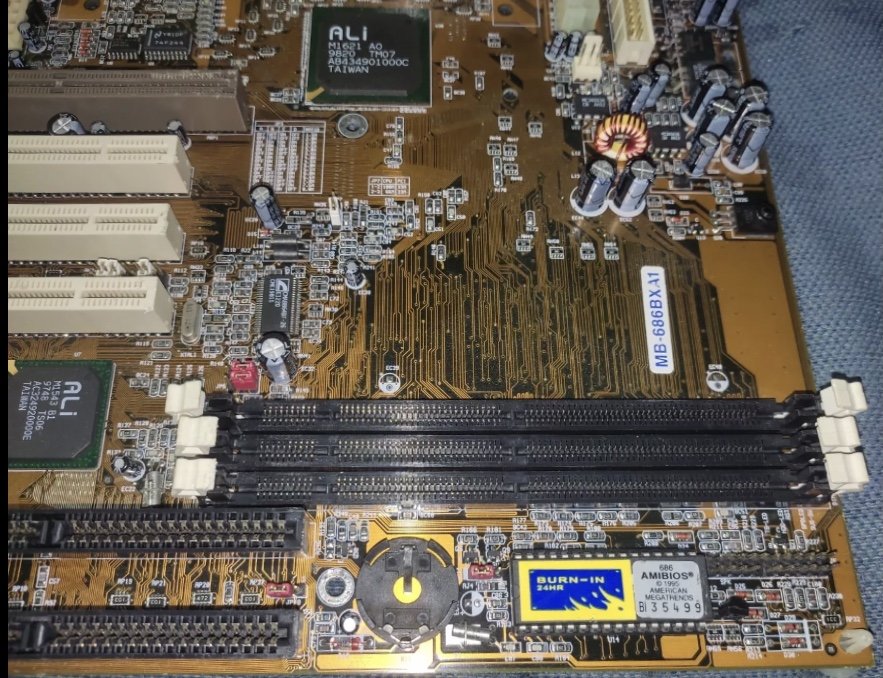

Di una scheda madre a marchio Olidata, modello OLI-BX, sarebbe praticamente la ASUS P2B, con marchio e modello personalizzato anche nel BIOS, ma solo in quelli di fabbrica, nelle versioni recenti e quelle modificate per i Tualatin, invece non c’è che io sappia, un BIOS personalizzato da Olidata, fino a circa 10 anni fa, c’era online il sito Olidata con la sezione per scaricare driver e BIOS, ricordo di aver scaricato il BIOS di due PC, che ho aggiornato con successo, non so se sia possibile oggi accedere a quelle pagine, se si, non credo si possa scaricare qualcosa.

Torniamo alla Olidata OLI-BX, da non confondersi con la OLI-BX3 che è l’equivalente della ASUS P3B-F, fortunatamente ho anche quella con un P3-600, anzi dovrei vedere di rimetterlo in funzione giusto per fare un confronto; nella OLI-BX c’è un P3-500, in questa scheda madre ho usato vari adattatori per schede di memoria, sia CF che SD, ho quindi tre OS disponibili, DOS Windows 98SE e XP, in un recente video che ho visto su YouTube, c’è la possibilità di fare a meno di tutto ciò!

Si, perché ha utilizzato un micro OS, che ha scritto su un chip BIOS, e lo ha installato in una scheda LAN, secondo me è molto interessante, perché nelle prove delle MB, a volte si possono trovare difficoltà, che puoi risolvere cambiando adattare o scheda controller, parlo di PC con slot ISA, e magari antecedente al 486, il video è questo qui:

https://m.youtube.com/watch?v=uBpgABajHdw&t=64s

[PC_live]

Dunque, ho sul banco la ABIT SE6 con il P3-1000, attualmente ha soli 64 MB di RAM, che vanno bene solo se si vuole installare un Windows 98SE o ME, è vero che XP gira anche con soli 64MB, e forse persino con soli 32MB, ma in questo caso, sarebbe abbastanza fastidioso, perché rallenterebbe troppo l’avvio, facendo un continuo ricorso al disco fisso, comunque per farla breve, ho pensato di aggiungere una RAM, e lasciare quella già presente (almeno per il momento), in seguito, dipende da quanta RAM metterò, potrei toglierne una o persino entrambe.

Penso di aggiungere un modulo da 128 MB o 256 MB, in passato sui PC i815, ho messo un modulo da 256 MB più due da 128 MB, ed è abbastanza comodo se non si hanno due moduli da 256 MB, qui c’è questa possibilità, dato che la scheda madre dispone di tre banchi RAM.

Tra le RAM che ho selezionato di recente, ho un modulo da 256 MB, lo inserisco nella MB e ottengo 320 MB totali, non male, il problema con Windows XP viene risolto, e si può ancora ️ far meglio, arrivando a 512 MB con altra RAM, il modulo che aggiunto, non mostra che PC1XX sia, avviando il PC la RAM funziona a 133 MHz, dal programma diagnostico QTPRO invece, risulta essere una PC100, quindi penso di sostituirla con un altro modulo da 256 MB, e vedere se effettivamente sarebbe un PC133, se avessi parecchi moduli RAM da 128 MB, magari uguali, potrei arrivare a 384 MB con tre moduli identici.

Nei prossimi giorni, dovrei fare altri upgrade, per il momento non userò schede video AGP, ma utilizzerò quella integrata, voglio fare qualche bench in Windows, per capire come va, il confronto potrei farlo in seguito, se otterrei risultati deludenti, attualmente la VGA a bordo dispone di solo 1 MB, non so se sia possibile aumentarla a 2 o 4 MB, forse dal BIOS magari, passare a 4 MB forse non aumenta le prestazioni, ma dovrebbe permettere risoluzioni maggiori.

[Gaetano77]

PC@live ha scritto:

Dunque, ho sul banco la ABIT SE6 con il P3-1000, attualmente ha soli 64 MB di RAM, che vanno bene solo se si vuole installare un Windows 98SE o ME, è vero che XP gira anche con soli 64MB, e forse persino con soli 32MB, ma in questo caso, sarebbe abbastanza fastidioso, perché rallenterebbe troppo l’avvio, facendo un continuo ricorso al disco fisso, comunque per farla breve, ho pensato di aggiungere una RAM, e lasciare quella già presente (almeno per il momento), in seguito, dipende da quanta RAM metterò, potrei toglierne una o persino entrambe.

Penso di aggiungere un modulo da 128 MB o 256 MB, in passato sui PC i815, ho messo un modulo da 256 MB più due da 128 MB, ed è abbastanza comodo se non si hanno due moduli da 256 MB, qui c’è questa possibilità, dato che la scheda madre dispone di tre banchi RAM.

Tra le RAM che ho selezionato di recente, ho un modulo da 256 MB, lo inserisco nella MB e ottengo 320 MB totali, non male, il problema con Windows XP viene risolto, e si può ancora ️ far meglio, arrivando a 512 MB con altra RAM, il modulo che aggiunto, non mostra che PC1XX sia, avviando il PC la RAM funziona a 133 MHz, dal programma diagnostico QTPRO invece, risulta essere una PC100, quindi penso di sostituirla con un altro modulo da 256 MB, e vedere se effettivamente sarebbe un PC133, se avessi parecchi moduli RAM da 128 MB, magari uguali, potrei arrivare a 384 MB con tre moduli identici.

Nei prossimi giorni, dovrei fare altri upgrade, per il momento non userò schede video AGP, ma utilizzerò quella integrata, voglio fare qualche bench in Windows, per capire come va, il confronto potrei farlo in seguito, se otterrei risultati deludenti, attualmente la VGA a bordo dispone di solo 1 MB, non so se sia possibile aumentarla a 2 o 4 MB, forse dal BIOS magari, passare a 4 MB forse non aumenta le prestazioni, ma dovrebbe permettere risoluzioni maggiori.

Molto bella questa Abit SE6 socket 370 con il Pentium 3-1000!!   :cincin:/emoticons/toast.gif.5a798d050b99b4cd9e9d3b2b03101bd8.gif" title=":cincin:" width="60" />

Come tutte le Abit, dovrebbe essere molto incline all'overclock :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" /> quindi magari se hai tempo e voglia, sarebbe interessante vedere qualche test e benchmark del genere /emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" />

Sul manuale di istruzioni, che si può scaricare da qui:

https://theretroweb.com/motherboard/manual/se6-5f0df927b1150422554137.pdf

vediamo che nel BIOS è già possibile impostare la frequenza dell'FSB (addirittura fino a 250 Mhz)  :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />  cosa che a quei tempi era veramente una novità, infatti per quasi tutte le altre MoBo si poteva effettuare soltanto tramite i classici jumper.

Pag. 22:

Pag 23:

Veramente è un peccato che questo marchio sia poi scomparso!

Per quanto riguarda la quantità di RAM, confermo che con 64 MB Windows XP gira con molta difficoltà, (è proprio la quantitò minima che consente di fare l'installazione) specialmente le versioni con il SP2 e SP3, mentre va leggermente meglio la versione originaria RTM :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> cioè quella uscita a fine 2001.

Per un funzionamento ottimale di questo sistema operativo e fare anche qualche benchmark più complesso (CPU-Z, SiSoftware Sandra), occorrono almeno 128 MB :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />

[PC_live]

Gaetano77 ha scritto:

Molto bella questa Abit SE6 socket 370 con il Pentium 3-1000!!   :cincin:/emoticons/toast.gif.5a798d050b99b4cd9e9d3b2b03101bd8.gif" title=":cincin:" width="60" />

Come tutte le Abit, dovrebbe essere molto incline all'overclock :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" /> quindi magari se hai tempo e voglia, sarebbe interessante vedere qualche test e benchmark del genere /emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" />

Sul manuale di istruzioni, che si può scaricare da qui:

https://theretroweb.com/motherboard/manual/se6-5f0df927b1150422554137.pdf

vediamo che nel BIOS è già possibile impostare la frequenza dell'FSB (addirittura fino a 250 Mhz)  :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />  cosa che a quei tempi era veramente una novità, infatti per quasi tutte le altre MoBo si poteva effettuare soltanto tramite i classici jumper.

Pag. 22:

Pag 23:

Veramente è un peccato che questo marchio sia poi scomparso!

Per quanto riguarda la quantità di RAM, confermo che con 64 MB Windows XP gira con molta difficoltà, (è proprio la quantitò minima che consente di fare l'installazione) specialmente le versioni con il SP2 e SP3, mentre va leggermente meglio la versione originaria RTM :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> cioè quella uscita a fine 2001.

Per un funzionamento ottimale di questo sistema operativo e fare anche qualche benchmark più complesso (CPU-Z, SiSoftware Sandra), occorrono almeno 128 MB :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />

Si Grazie ️ mille

Sulla Abit SE6 era quello che pensavo, ma avevo capito, che le frequenze visibili in alto a pag 23 del pdf, fossero le sole possibili, invece come giustamente si può notare, bisogna cambiare in User Define, per selezionare FSB da 50 a 250 MHz, chiaramente con un P3-1000, non è possibile salire molto oltre i 1000, i Tualatin Celeron 1000, possono arrivare a 1500 con FSB 150, oltre e verso i 166 MHz invece iniziano a notarsi instabilità, che potrebbero essere risolte, tramite alcune mod, che personalmente non sono in grado di fare, anche se alcune schede madri hanno mantenuto la selezione del FSB tramite jumper, e questo può risolvere problemi che si manifestano, quando invece della selezione automatica si passa a quella manuale.

Purtroppo ABIT, come tanti altri marchi, è sparita da diversi anni, e questo per alcuni appassionati del marchio, e io tra questi ovviamente , ci costringe a trovare delle schede da poter recuperare ️‍🩹, ultimamente avevo lavorato su una S.462 (KG7 Lite), purtroppo ho sospeso i lavori, forse in seguito potrei riprendere da dove avevo lasciato.

Per il momento sono da fare, alcuni upgrade, il primo l’ho fatto ma devo cambiare la RAM da 256 MB, attualmente sono a 320 MB totali, ma potrei arrivare anche a 512 MB se necessario, poi dovrei caricare un Windows su una scheda di memoria con adattatore, e in seguito farci alcuni bench, tra cui quelli di CPU-Z e altri simili.

Attualmente devo risolvere un problema, con le immagini, perché ho esaurito lo spazio libero nel cellulare, in seguito tornerò a metterle, per il momento potrei, ma saturerei totalmente lo spazio residuo.

[PC_live]

Purtroppo non ho avuto il tempo necessario per lavorare a qualche scheda madre, almeno negli ultimi giorni, ma adesso che ho qualche minuto, vorrei cercare di capire come risolvere l’assenza di codici post, di alcune schede madri.

Recentemente ho provato delle 775, tra cui una ASUS P5KPL SE REV. 2.01G, purtroppo malgrado la sostituzione di qualche condensatore, visibilmente rigonfio, nei vari tentativi di avviare, nessun codice post, è stato visualizzato!

Proprio di recente, ho rimosso il chip BIOS, ed ho estratto il contenuto salvandolo in un file, essendo possibile salvarlo, il passaggio successivo dovrebbe essere, provare ad esaminare 🧐 il file, se risulta essere funzionante allora, si può escludere che il problema sia dovuto ad un BIOS danneggiato, potrebbe essere sbagliato , ma penso che qualche codice sarebbe visualizzato.

Quindi direi che c’è qualcosa che non va, dovremo escludere che sia la CPU, usandone una proveniente da un PC funzionante, ma se non vediamo alcun codice post, è possibile che qualche pin non faccia contatto, oppure abbia uno ️ strato di ossido, che impedisce la conduzione?

Certo però ci sono ancora ️, parecchi controlli da fare, per esempio con un apposito strumento , dovremo verificare le frequenze dei quarzi, se vengono generate, se sono presenti negli slot PCI, ecco questa cosa non so se sia visibile nella post card, teoricamente si, perché c’è un LED CLK, quindi se è acceso, dovrebbe indicare che nello slot PCI ci sono 33 MHz, ma non credo che quel LED indichi la frequenza esatta, penso che se ci sono 33 o 50 o 20 MHz si accende, e sta spento solo quando la frequenza è assente del tutto.

Ma potrebbe essere benissimo, un SMD minuscolo, a creare il problema, o perché è rotto , o perché è saltato via, in questo ultimo caso, solo un attento sguardo può trovarlo.

Ecco queste sono solo una parte delle cose che bisognerebbe controllare, e naturalmente vanno controllate le varie tensioni, a volte può capitare che ci sia qualche altro condensatore difettoso, e non sia rigonfio, anzi visivamente è perfetto , ho visto in alcuni video, che scaldando con l’aria calda, la scheda madre può iniziare ad avviarsi, ma potrai capire esattamente dove sia il problema? Difficile ma non impossibile, per questo motivo, si cerca di rinnovare le saldature, di SMD o altro presente in quella zona, a meno che si tratti di chip BGA, o roba minuscola, si può fare con un saldatore a punta fine.

[PC_live]

Oggi ho fatto delle prove di RAM, sulla ABIT SE6, inizialmente avevo una RAM da 64 MB PC133, in seguito avevo aggiunto una seconda RAM da 256 MB, ottenendo in totale 🟰 320 MB.

C’era qualcosa che non mi convinceva 🤨, una delle due non sembra essere una PC133, ma potrebbe essere una PC100, stiamo parlando di quella da 256 MB, dal programma diagnostico QTPRO, ottengo questi risultati, quella da 64 MB è una PC133, ed ha chip da 6ns, mentre quella da 256 MB risulta una PC100, con chip da 8ns, malgrado questo da BIOS leggo 133 MHz, quindi forse è in grado di funzionare comunque a 133 MHz?

Provando altre RAM da 256 MB, in cerca di qualcuna che abbia chip da 6ns, esaurisco le RAM disponibili, perché ne ho pochissime, e perché alcune vengono lette a metà della capacità, quindi decido di provare con due RAM da 128 MB, il totale scende a 256 MB, ma nel complesso può andare, e in ogni caso potrei aggiungere una terza RAM, per ottenere 320 MB o più, dipende dalla capacità che userei.

Le due RAM gemelle ‍️ da 128 MB (faccia singola), dal diagnostico, risultano ancora ️ delle PC100, ma i chip sono da 7ns, all’avvio si può leggere un totale 🟰 di 256 MB, funzionante a 133 MHz, per adesso mi accontento di questo, non credo serva cambiare ancora ️ RAM, per il momento non farò overclock, dovrei soltanto installare Windows in una scheda di memoria da qualche GB .

Probabilmente utilizzerò un adattatore IDE 40PIN SD, con scheda di memoria SD da circa 8 GB , con questo spazio disponibile, potrei caricare un Windows, da scegliere tra 98SE ME 2000 e XP, forse quello più corretto (del periodo) sarebbe ME, ma in passato ricordo che avevo sul P3-800 Windows 2000, fortunatamente posso cambiare facilmente scheda di memoria, e potrei mettere una versione diversa di Windows in un altra SD.

[PC_live]

Rieccoci qua, oggi ho tempo di scrivere qualcosa, per questo fine settimana sarò abbastanza impegnato, e devo rinviare l’installazione di qualsiasi Windows, perché richiede circa un ora, e questo è parecchio tempo .

Posso anticipare la prossima scheda madre che proverò, è abbastanza interessante 🧐, ma questo genere di schede madri, non era molto comune, era però molto economica, dava la possibilità di aggiornare qualsiasi PC Pentium (o inferiore).

Di che si tratta?

Di una scheda madre AT slot1, con audio integrato, ho già alcune schede simili, questa è identificata come PCCHIPS M725, in realtà è una MB686BX-A1, lo stesso modello con nome e marchio diverso, contrariamente a quello che si può immaginare , il chipset non è Intel, ma ALI M1621 (N.B.) e M1543 (S.B.).

Oltre al connettore di alimentazione AT, è presente quello ATX, c’è uno slot AGP 2X, tre slot PCI e due ISA, per la RAM abbiamo la possibilità di usare tre SDRAM, a seconda della capacità dei moduli, possiamo al massimo arrivare intorno al mezzo giga.

Per questo PC, dovrei usare un Celeron 300 o 333 slot1, se ho letto bene , non ha FSB 100 , quindi potrebbe essere necessario uno ️ dei primi Pentium II, ma non penso di averne a disposizione, forse però, potrei recuperarne uno, cambiando CPU in alcune MB Intel BX, sono sicuro che ci sia qualcosa del genere, e che posso cambiarlo con un Pentium 2-3 400-500.

[PC_live]

Cos’altro aggiungere su questa scheda madre, alias PCCHIPS M725, per prima cosa , in passato ne avevo una molto simile (se non uguale), era in un lotto di PC che avevo ritirato, la CPU presente in quella scheda madre, era un Pentium II 300 MHz, quella CPU è risultata funzionante, e attualmente è in un altro sistema Slot1, purtroppo la scheda non riuscii a farla funzionare, e in seguito a danni hardware, non è stato possibile ripararla, quindi dopo tanti anni, ne ho cercato una uguale per ricostruire il PC, fino ad ora ne avevo trovate alcune molto simili, ma non uguali.

Attualmente nel case di quel PC, ho una Jetway con K6-2-500@475, penso che in seguito, dopo aver fatto alcune prove al banco, sostituirò la Jetway con questa M725, prima però, visto che dovrebbe esserci un HD e un Windows installato, farò alcuni bench, per poter confrontare i punteggi.

Questa scheda, come ho già scritto, ha l’audio integrato, quindi diciamo che non è necessario aggiungere altre schede, tranne che serva una scheda particolare, ad esempio una LAN o modem, per queste però ci potrebbe essere la predisposizione, sulla scheda madre ci potrebbe essere un connettore apposito, di solito sulle schede madri PCCHIPS, c’è molta integrazione, per cui potrebbe bastare un apposito bracket, per aggiungerne una o entrambe, quindi non serve alcuna scheda ISA o PCI, insomma gli slot di espansione, pur essendo pochi, restano tutti liberi.

Per ulteriori info e curiosità, si può trovare, tutto il necessario su:

https://theretroweb.com/motherboards/s/pcchips-m725

[PC_live]

Vedremo nei prossimi giorni, se potrò riassemblare il PC con la scheda madre PCCHIPS M725, attualmente c’è una S.7 della Jetway, in quel case .

In origine, quel PC aveva un PII 300, in seguito l’ho usato in un altro PC, forse su una Soyo Slot1, dovrei cercare tra i PC senza case , e nel caso in cui lo trovo, dovrei sostituirlo con qualcosa di leggermente più veloce, penso un 400 o un PIII 500, in questo modo recuperò il 300, che potrò rimettere sulla M725.

Tutto il resto è abbastanza semplice, per le RAM potrei mettere due pezzi da 64 MB ciascuno, avrei comunque la possibilità di aggiungere un terzo modulo, uno da 128 MB, sarebbe utile se serve parecchia RAM.

L’audio è integrato, ho la staffa con le tre prese per jack, più la porta game, insomma basterà collegare il cavo alla MB, e caricare i driver, per questi forse ho un CD di un modello simile, è probabile che c’è ne siano alcuni che vadano bene , eventualmente non li trovassi nel CD, potrei sempre cercarli su I.N., insomma niente di complicato (immagino).

Per la VGA AGP, servirebbe un modello AGP 2X, a memoria non ricordo se ci fosse una scheda Intel i740 da 4 MB, insomma devo solo cercare tra le schede che ho disponibili, penso che una ATI RAGE o qualcosa di simile, per un PC simile, possa essere adatta, purtroppo non ho schede tipo S3 Savage, che probabilmente sarebbero state più corrette (???).

Ancora alcuni giorni, e poi dovrei riuscire a fare, test e bench, sia con la M725 che con la Jetway S.7 con K6-2-500@475.

[PC_live]

Oggi vedremo di fare qualcosa, tra le schede da provare ho la M725, in realtà ha un altro nome, come si legge sull'adesivo, c'è scritto MB-686BXA1, ma sono la stessa scheda con nome differente.

Inizio con il notare, che ci sono due selezioni per FSB, 66 e 100 MHz, mi era sembrato di capire che il massimo fosse 66, quindi questo può essere interessante, se per caso volessi fare un overclock, tipici sono quelli del Celeron 300 portato a 450, attualmente il jumper sta su 2-3, quindi è selezionato il FSB 66, non so se esista una terza impostazione segreta, cioè senza alcun jumper, non credo che possa esserci, penso siano solo due le selezioni possibili, se il jumper sta su 1-2 il FSB va a 100, in entrambe le impostazioni, il PCI va a 33 MHz, il generatore di frequenza dovrebbe essere un CMA8864BF-26, magari cercando su internet un PDF, si potrebbe vedere se può generare altre frequenze, che in questa MB non vengono usate.

Inizio quindi con il raccogliere e aggiungere, tutto il necessario per un primo avvio, c'è la possibilità di aggiungere altro in seguito, per il momento serve una CPU, una RAM, e una scheda video, per quest' ultima userei inizialmente una PCI, in seguito dopo aver accertato che il PC funziona, farei il cambio di VGA con una AGP.

Come si vede, ho disponibile il bracket per l'audio integrato, lo collegherò in seguito, quando farò l'installazione di Windows, per il momento non è necessario, mancano altri bracket tipici delle schede madri PCCHIPS, quello con la porta PS2 e USB, non saprei se si possano collegare anche il modem e la LAN?

Ma guardando la scheda, ho appena notato un danno hw da sistemare, un PIN del chip U1, è staccato, e a seguito dell'urto, tocca quello accanto, purtroppo per oggi non sarà possibile fare altro, nei prossimi giorni, dovrei iniziare a vedere se riesco a raddrizzarlo e risaldarlo, credo sia un danno da trasporto, purtroppo a volte succede, fortunatamente non è minuscolo, con un po' di lavoro, potrei riuscire a rimetterlo a posto.

[PC_live]

Il problema della M725, cioè il PIN del chip U1 storto, è stato quasi risolto, ho raddrizzato il PIN, adesso devo saldarlo, per ripristinare le funzionalità originali, non ho idea di cosa faccia il chip, sopra c'è scritto GD7532, spero non sia un chip essenziale per il funzionamento, e che soprattutto non sia danneggiato elettricamente, perché mi sembrava in contatto con il PIN vicino, anche se nel peggiore dei casi, avrei un chip di ricambio, che potrei prelevare dalla scheda madre rottame, c'è però una differenza di nome, in quella è un HT6571, immagino sia lo stesso chip, o un chip sostitutivo, differenza di nome a parte.

Attualmente nella scheda da provare, ci sono i jumper impostati per FSB 66 MHz, e multi 4.5X, quindi sembrerebbe che l'ultima CPU usata fosse un 300 MHz, in realtà sulle immagini che avevo visto, ho letto 233 o 266 MHz, alla fine questo importa relativamente, nel retro della scheda madre, c'è un adesivo del 07 1998, che dovrebbe essere la data di vendita della scheda madre.

Dalle altre impostazioni dei jumper, vedo che la RAM funziona a 3.3V, e il chip BIOS invece a 12V, un valore normale forse per le vecchie MB, il chip è un DIP32, non ho controllato il marchio e il modello, perché dovrei rimuovere l'adesivo, per il momento non è necessario, però in caso di bisogno si può fare.

[PC_live]

In questo breve messaggio , volevo augurare a tutti quelli che seguono e leggono, una Buona e felice Pasqua a tutti.

Da parte mia, riprenderò i lavori sul vecchio HW, probabilmente già lunedì, potrei avere del tempo libero, spero di riuscire a risaldare il PIN della M725, e a provare l’avvio.

[Gaetano77]

PC@live ha scritto:

In questo breve messaggio , volevo augurare a tutti quelli che seguono e leggono, una Buona e felice Pasqua a tutti.

Da parte mia, riprenderò i lavori sul vecchio HW, probabilmente già lunedì, potrei avere del tempo libero, spero di riuscire a risaldare il PIN della M725, e a provare l’avvio.

Ti ringrazio  :ave:/emoticons/icon_pray.gif.2f3ae52d46a32736fd890e2ce0aba6cd.gif" title=":ave:" width="27" /> :ave:/emoticons/icon_pray.gif.2f3ae52d46a32736fd890e2ce0aba6cd.gif" title=":ave:" width="27" /> e faccio anch'io gli auguri di Buona Pasqua e Pasquetta a tutti gli utenti di questo thread :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" />

Attendo con interesse i risultati di questi lavori che farai sulla PCChips M725 /emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" /> trattandosi anche di una scheda madre un pò particolare, siccome è basata sullo Slot1, ma è ancora in formato Baby-AT :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Da parte mia pochi giorni fa ho rimosso la scheda video Sapphire HD4650 AGP sul Pentium 4 HT in firma e ho rimesso al suo posto la vecchia Sapphire 9600 AGP, siccome ho intenzione di provare a fare overclock sulla CPU , cosa che dovrebbe risultare più semplice con questa scheda, in quanto produce molto meno calore :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Ovviamente non mi aspetto risultati strabilianti siccome la Asrock P4i65G è una scheda madre di fascia bassa, con poche opzioni nel BIOS per l'overclock  :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Con la Sapphire 9600 le prestazioni nello streaming video su Internet decadono pesantemente (siccome non è attiva la decodifica hardware :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />)  come già avevamo visto nei test che ho pubblicato l'anno scorso, ma adesso la situazione sembra addirittura leggermente peggiorata: :crashpc:/emoticons/crashpc.gif.654e11ba7ae72c2f891878ae322b3326.gif" title=":crashpc:" width="40" />

Vediamo infatti che nella riproduzione a tutto schermo di questo video del mio canale YT:

youtube.com/watch?v=sqHLZw_DUsE

alla risoluzione di 480p si perdono 378 frame su 3100 totali circa (cioè più del 10%) con utilizzo CPU al 90-100%  quindi il filmato è abbastanza scattoso, mentre si riesce a vedere un pò meglio scendendo a 360p  :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />

[PC_live]

Gaetano77 ha scritto:

Ti ringrazio  :ave:/emoticons/icon_pray.gif.2f3ae52d46a32736fd890e2ce0aba6cd.gif" title=":ave:" width="27" /> :ave:/emoticons/icon_pray.gif.2f3ae52d46a32736fd890e2ce0aba6cd.gif" title=":ave:" width="27" /> e faccio anch'io gli auguri di Buona Pasqua e Pasquetta a tutti gli utenti di questo thread :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" />

Attendo con interesse i risultati di questi lavori che farai sulla PCChips M725 /emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" /> trattandosi anche di una scheda madre un pò particolare, siccome è basata sullo Slot1, ma è ancora in formato Baby-AT :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Da parte mia pochi giorni fa ho rimosso la scheda video Sapphire HD4650 AGP sul Pentium 4 HT in firma e ho rimesso al suo posto la vecchia Sapphire 9600 AGP, siccome ho intenzione di provare a fare overclock sulla CPU , cosa che dovrebbe risultare più semplice con questa scheda, in quanto produce molto meno calore :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Ovviamente non mi aspetto risultati strabilianti siccome la Asrock P4i65G è una scheda madre di fascia bassa, con poche opzioni nel BIOS per l'overclock  :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Con la Sapphire 9600 le prestazioni nello streaming video su Internet decadono pesantemente (siccome non è attiva la decodifica hardware :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />)  come già avevamo visto nei test che ho pubblicato l'anno scorso, ma adesso la situazione sembra addirittura leggermente peggiorata: :crashpc:/emoticons/crashpc.gif.654e11ba7ae72c2f891878ae322b3326.gif" title=":crashpc:" width="40" />

Vediamo infatti che nella riproduzione a tutto schermo di questo video del mio canale YT:

youtube.com/watch?v=sqHLZw_DUsE

alla risoluzione di 480p si perdono 378 frame su 3100 totali circa (cioè più del 10%) con utilizzo CPU al 90-100%  quindi il filmato è abbastanza scattoso, mentre si riesce a vedere un pò meglio scendendo a 360p  :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />

Si ok Grazie ️
Per quanto riguarda la M725, ho notato che non differisce molto dalla M729, anzi sembra la stessa scheda madre, con qualche chip differente, ma sia l’aspetto che i chip principali, sembrano essere gli stessi, guardando la mia scheda madre M725, e la scheda rottame che ho, quest’ultima sembra essere in realtà una M729, sul retroHW nella sezione BIOS, si possono trovare oltre ai BIOS della M729, alcuni BIOS di provenienza M725, è chiaro quindi che le differenze sono solo in qualche dettaglio, e principalmente nei chip rinominati, ecco forse hanno simulato l’uscita di una nuova scheda madre, usando chipset rinominati, la realtà è che quei chipset sono esattamente gli stessi di prima.

https://theretroweb.com/motherboards/s/pcchips-m729#bios

Comunque, all’occhio umano non saranno apparsi, come un netto miglioramento, anzi erano schede molto economiche, e in quegli anni, la qualità costava parecchio. Erano schede usate su PC super economici, o per aggiornamenti, il formato AT era ancora ️ abbastanza comune, una scheda madre simile, poteva rappresentare un bel passo in avanti, senza dover cambiare l’intero PC, era possibile riutilizzare ️, Alimentatore RAM VGA AGP, schede ISA o PCI, tutte cose che sommate costavano più della scheda madre.

Anch’io a fine secolo scorso, mi trovai al Bivio, o cambiare tutto il PC, o aggiornare con una nuova scheda madre AT, scelsi la PCChips M766LMRT2, c’è tutto integrato, audio video LAN, più chipset Intel, in questo caso un i810, quello per una dozzina di anni fu il mio PC principale, con inizialmente un Celeron 400, verso gli ultimi anni aggiornai fino al P3 1000/100, conservo ancora ️ quel PC, che in origine era un 386DX 33 (MB ASUS), purtroppo la MB ASUS fu venduta per aggiornare il PC a 486DX2.

Beh l’importanza delle VGA, e quanto possano migliorare le prestazioni, fu particolarmente evidente verso fine secolo scorso, nelle mie prove al banco, vedo una differenza (anche notevole a volte), nei bench di Phil’s con la stessa configurazione, al solo cambio di VGA, i punteggi possono migliorare nettamente, utilizzando VGA AGP differenti, nella M725 userò inizialmente una VGA PCI, solo in seguito passerò ad una VGA AGP, ma non solo, devo recuperare ️‍🩹 la CPU Intel PII-300, che ho ancora ️ su una Soyo SY-6BA+IV, che dovrei aggiornare ad un P!!!-500, insomma avrò a che fare con varie schede madri contemporaneamente.

Attendo con interesse, i risultati dei tuoi overclock, ho delle schede madri 478 che sono in attesa di essere provate, tra cui l’ASUS P4B266, purtroppo per mancanza di tempo, sono costretto a rimandare, ma in futuro, credo che dovrò scegliere quali PC tenere, sicuramente questa P4B266 è tra quelle da tenere, l’idea iniziale di avere un PC per ogni generazione di CPU (non recentissimi), può essere abbastanza voluminosa, e tenere tanti PC in casa non è possibile, tranne che si ha a disposizione una camera apposta.

[PC_live]

Oggi ho lavorato sulla Soyo SY-6BA+IV, per prima cosa , ho tolto la SDRAM da 32 MB, si tratta di un modulo PC66, non adatto a CPU con FSB 100 o più, sostituirlo è stato semplice, ho preso un PC100 da 64 MB, e ho tolto quello da 32 MB.

Per il momento non ho deciso, quanta RAM mettere, ma questa scheda ha ben quattro banchi, quindi se serve ci si può avvicinare a 1 GB , per il momento 64 MB sono sufficienti, in seguito potrebbero essere necessari altri banchi, per installare Windows.

Attualmente, c’è una VGA AGP ATi Rage, per il momento va bene, in seguito vedrò di trovare qualcosa di meglio, o di adeguato, per adesso il PC è abbastanza limitato, dato che ho un PII-300, quindi FSB 66 e multi 4.5X.

Purtroppo non trovo un PIII-500, ho un PII-400 che ho provato, ma non ha funzionato, non so per quale motivo, e se quella CPU funziona (?), per recuperare ️‍🩹 il PII-300, uso provvisoriamente un Celeron 333 Slot1, vedremo in seguito di provare altre CPU Pentium FSB 100 , oppure provo un adattatore Slot1 370, e provo qualche Pentium S.370 con FSB 100 .

Eseguendo i bench di Phil’s, ho visto che i punteggi tra PII-300 e Celeron 333, sono molto simili, alcuni praticamente uguali, segno che i 33 MHz in più, non fanno differenza.
