PC_live

Si teoricamente è possibile recuperare qualche scheda, ma dipende se il guasto è localizzato in chip facilmente rimovibili, altrimenti se il guasto è nei chip con i piedini multipli ravvicinati (occorre il saldatore ad aria) per me al momento è impossibile sistemarle.

Di quelle in foto solo alcune sono recuperabili, le altre in cui mancano vari chip tra cui il bios, potrò usarle per recupero componenti.

In particolare vedrò di provare a sistemare la MB 386SX, in questi giorni mi sono dovuto occupare di altro e non ho avuto tempo da dedicargli, è l'unica che ho con questo Chip, ho altri due 386 ma sono DX, ricordo che beepava all'avvio, ma non so esattamente cosa significasse, oggi dovrebbe essere più semplice con la POST-card, potrebbe anche essere la ram e se fosse così sarebbe facile sostituirla e risolvere, fortunatamente ho varie schede isa che tengo da parte e quindi in caso di riuscita potrei costruire quel PC usando come HD un cf con adattatore, dove installarci vecchi dos e windows.

C'è in foto una MB per 386DX, di quella ho i chip e i quarzi (cpu inclusa), anche quella beepava, ma prima dovrei trovare le prese per le RAM che andrebbero sostituite tutte, l'ottimismo scende un pochino tanto, ma se mi capita un rottame dove recuperare i porta-sim, potrei tentare anche qui il ripristino.

Altra impresa difficile sarebbe quella del 486vlb chipset Sis, perché mancano i chip BIOS e KBD, tag e cache, reperendoli ci sarebbe da capire se poi dia qualche segno di vita.

PC_live

Poco fa ho trovato del tempo per un retroPC che avevo recuperato, il 386SX-33 che molti anni fa avevo dismesso, ai tempi aveva non so quale problema, ricordo che beeppava parecchio, ma non avendo ne l'esperienza e ne una post-card, il massimo che potei fare era riutilizzare tutto il possibile e attendere (parecchio tempo).
Oggi pensavo di dovermi scervellare per trovare il guasto (ovunque fosse), invece è bastata una semplice ripulita dell'ossido con l'aceto, e il PC (o la scheda madre se preferite) è tornato funzionante, i beep che si odono sono dovuti alla batteria scarica (ovviamente rimossa), ma per il resto sembra funzionare tutto normalmente, anche se per il momento non ho ancora provato alcun drive, qui penso di usare il solito adattatore CF-IDE.
Al momento la configurazione è questa:
MB micro-AT (circa 22x17 Cm) con CPU saldata AMD 386SX 33MHz, BIOS AMI (versione color del 1990), 2MB di RAM 30 pin (2 da 1MB), scheda video ISA Hualon da 256KB, controller ISA (include le porte I/O).
C'è anche il case desktop-AT, con il display per i MHz, e 3 drive da 5.25" e uno da 3.5", ovviamente ci rimonterò la MB dopo aver ultimato la pulizia di quest'ultimo.
Tornando al sistema nella mb c'è un adesivo dei primi mesi del 1993, immagino risalga al primo assemblaggio di quel PC, in quel periodo come S/O c'era DOS 5.0 o forse usciva a breve il 6, mentre come Windows c'era già il 3.1, ma avendo PC simili e vista la RAM presente (che potrei espandere al massimo a 4MB), pensavo di mettere un DOS 4 (o forse 3.3) e un Windows 1 o 2, giusto per avere qualcosa di primordiale, non credo sia necessaria una scheda audio, in caso ne ho qualcuna ISA da mettere su, ovviamente sarebbe destinata ai game DOS, ma per molti di quelli che possono girarci usano lo speaker del PC.

Ecco delle immagini prima e dopo la pulizia, e con il PC in funzione:

Nei prossimi giorni vedrò di far girare qualche bench, non mi aspetto chissà quali tempi ma sono abbastanza sicuro di poter usare solo quelli per DOS.

PC_live

Ho ripreso ad armeggiare con i PC più vecchi che ho, ho riavviato il 286 purtroppo dopo un po' si è spento, ho trovato guasto l'alimentatore, questo è di un tipo particolare (molto simile all'AT), trovarne uno di ricambio è direi impossibile, forse la soluzione in caso di sostituzione è adattarne uno moderno di dimensioni simili, ma sarebbe meglio se avesse le uscite per il -5V e il -12V.
In ogni caso proverò a ripararlo, visto che è un Seasonic e non ha molti componenti all'interno, vedrò se trovo qualcosa guasto, spero non ci sia qualcosa di guasto nella scheda aggiuntiva interna, perché sarebbe molto difficile capire con cosa sostituirlo, visto che è verniciata di nero, e quindi non c'è niente di leggibile.

Intanto ho espanso la RAM al 386SX, adesso con altri 2MB sono a 4MB totali, per il momento è il quantitativo massimo installabile, perché ho riempito tutti e quattro i portasim. Volendo e trovando dei moduli da 4MB ciascuno potrei, reperendone un paio, espandere ulteriormente la RAM arrivando a 10MB totali (8+2), esistono moduli di questa capacità in vendita, ma i prezzi non sono tanto economici, forse con una certa esperienza (?) si potrebbe fare qualche mod per espandere la capacità di quelli da 1MB, non so se sia possibile unirne due in modo da ottenere moduli da 2MB ciascuno.

PC_live

Ieri ho risvegliato dal letargo un'altro old-PC che tenevo da parte da alcuni anni, si tratta di un Pentium 60 SKT4, la scheda madre è AT con chipset Intel 8243X LX.

Questa scheda è prodotta da Intel, in questo caso il modello della scheda è Hendrix (o almeno così la chiamano), ha la VGA a bordo con 1MB di RAM espandibile a 2MB, il chip della VGA è della Cirrus Logic GD5434, ma per farla funzionare occorre un alimentatore AT con connettore P10 (oltre al P8 e P9) e un'apposita scheda per la connessione della porta VGA alla MB (che non ho), volendo il problema della scheda può essere superato, facendone una artigianalmente con un po di materiali di recupero (schede madri rottame), per le connessioni dei PIN non dovrebbe essere complicato, basta guardare i collegamenti di una VGA per capire i singoli PIN quali sono. Per il momento ho rimediato installando una VGA PCI (volendo andrebbe bene anche una ISA), per la precisione una SIS 6215 con 2MB di RAM, ho provato altre schede tra cui una matrox mystique e G450 però non visualizzava nulla nel monitor idem con la ATI Rage XL, forse il problema potrebbe essere il monitor, al momento ne ho due che si sono rotti e devo sistemare, uno ricordo che aveva problemi con le Vga Matrox non visualizzando nulla, quindi magari è questa la causa forse c'è qualche differenza di segnale video, e alcuni vecchi monitor non lo rilevano.

Tornando alla MB si avvia correttamente visualizzando la schermata del BIOS, da qui rilevo la versione del BIOS AMI 1.00.02.BL0, la RAM installata è di soli 48MB mentre le RAM sono tutte da 16MB ciascuno (quindi sarebbero 64MB), provando e riprovando le due coppie, noto che una coppia di 16MB viene letta per metà, quindi la sostituisco con una coppia da 8MB ciascuno, adesso i 48MB sono rilevati correttamente, noto in uno degli slot RAM un Pin tra i 72 che è piegato e va quasi a toccare quello vicino, purtroppo non sono riuscito a raddrizzarlo perché si è rotto, ma malgrado questo le RAM vengono lette correttamente, forse è un PIN di massa o comune quindi l'assenza non si nota.

Purtroppo ha un chip RTC dallas con batteria scarica, bisogna fare il MoD., è un DS12887, non è tanto per la Batteria scarica ma per le info del BIOS che ad ogni avvio si perdono, inoltre c'è un baco al bios almeno per il momento non si entra premendo F1, premendolo il PC si blocca. L'unica cosa possibile è avviarlo da floppy. ma anche qui per il momento non va, forse è il lettore oppure i floppy che difettano, dovrei provarne altri sicuramente funzionanti e vedere che succede (cioè se parte).

darkmercury

Buongiorno, anch'io mi sto dando da fare con i vecchi pc. Ora come ora ho un 486 con mobo sconosciuta e solo slot isa e vesalocalbus.

La batteria a barilotto ha perso il liquido e la sto pulendo. Per gli alimentatori at ce il solito problema di trovarli sani quelli della generazione successiva spesso difettano o hanno correnti sui 12v/5v basse e poco usabili anche con il convertitore di std.

Ho notato che gli chieftec anni 2002/2005 possiedono le tensioni negative con un amperaggio decente .

tommyemo004

Salve, sono tornato, ho installato Windows 98 SE sul Pentium 4 e ho intenzione di reinstallare XP su una partizione secondaria dello stesso HDD (dove ho rimosso il jumper per farlo andare a 3 GB/s e da XP installare HIMEMX per potergli far digerire 2 GB di RAM, consigli?

PC_live

darkmercury ha scritto:

Buongiorno, anch'io mi sto dando da fare con i vecchi pc. Ora come ora ho un 486 con mobo sconosciuta e solo slot isa e vesalocalbus.

La batteria a barilotto ha perso il liquido e la sto pulendo. Per gli alimentatori at ce il solito problema di trovarli sani quelli della generazione successiva spesso difettano o hanno correnti sui 12v/5v basse e poco usabili anche con il convertitore di std.

Ho notato che gli chieftec anni 2002/2005 possiedono le tensioni negative con un amperaggio decente .

Bene molto interessante direi, non so perché ma per un decennio (o forse un po di più) ho ignorato tutto quello al di sotto dei Pentium, ma negli ultimi anni ho riscoperto (e direi ho rivissuto) quei vecchi PC, attualmente ho un 286 un 386SX un DLC quattro 486VLB un AMD 5x86-P75 e infine il P60 SKT4.

:leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />Riguardo la tua scheda 486VLB, se puoi metti una foto magari da quella potrei capire che scheda è, certo se avviassi forse potresti vedere dal BIOS che scheda è o quantomeno risalire al produttore, dall'immagine vedendo il numero di slot, banchi ram, chipset, cache ecc... questo può aiutare nell'identificazione.

Quello della batteria è un problema abbastanza comune, fortunatamente già dai 486 iniziarono ad usare le batterie CR2032, e quindi questo problema c'è anche per 286 e 386, anche se alcuni usavano batterie esterne che evitavano il danneggiamento delle schede.

Con gli alimentatori ho un AT con un problema al +12V che fornisce un voltaggio troppo basso, non mi sono impegnato particolarmente per risolvere questo problema, perché è più semplice procurarsi un adattatore e usare un ATX. Nei giorni scorsi invece ho avuto un problema a quello del 286, e devo impegnarmi per risolverlo, perché è di un formato particolare e ha un connettore differente dagli AT, forse ma non lo so è come quello degli XT, in ogni caso è un Seasonic e penso che se riesco ad aggiustarlo, mi eviterei ricerche per trovare qualcosa da modificare o adattare, in sostituzione del circuito guasto.

Devo controllare se ho qualche alimentatore Chieftech, ho vari Alimentatori ATX che ho sistemato anni fa, ma di solito uso sempre i soliti. quelli della Bestec FSP o altri con circuiteria e voltaggi decenti, ad es. tengo da parte quelli scadenti tipo ultraleggeri, all'occorrenza avrei qualche alimentatore proveniente da PC dismessi, ma non hanno grossi wattaggi quindi non vanno bene sui PC tipo il P4 o altro a salire, forse si potrebbero usare in configurazioni a basso consumo, ma se così fosse il case dovrebbe avere dimensioni normali e non ridotte.

Sto sistemando tutti questi retro-PC, perché vorrei organizzare un evento? per mostrarli a richiesta, dove vedere i PC in funzione con i software degli anni del PC, cioè se avessi uno del 1989 ci metterei DOS 3.30 e Windows 1.03 oppure DOS 4.01 e Windows 2.03, ma ovviamente dipende dalla capacità dei dischi (HD) presenti, pensavo di usare solo CF per comodità, in base alla capacità metterei i software e i SO che ci stanno senza troppi problemi di spazio.

Attualmente ho recuperato vari old-software in Italiano, manca qualcosa dei programmi più vecchi mentre come SO non credo che le prime versioni di DOS esistano in Italiano, mentre per Windows ho una copia ver. 1.03 ma non ho i dischi di installazione, quindi non posso usarlo su Pc che usa HW differente, perché non ho i driver per windows. Riguardo i programmi DOS anche qui c'è la stessa cosa, se non ho i dischi di installazione potrei non poterli usare in PC differenti, e comunque eè abbastanza difficile trovarli in Italiano.

PC_live

tommyemo004 ha scritto:

Salve, sono tornato, ho installato Windows 98 SE sul Pentium 4 e ho intenzione di reinstallare XP su una partizione secondaria dello stesso HDD (dove ho rimosso il jumper per farlo andare a 3 GB/s e da XP installare HIMEMX per potergli far digerire 2 GB di RAM, consigli?

Ciao bentornato.

A memoria non ricordo, ma credo sia consigliabile installare xp dopo aver installato w98, è parecchi anni che non metto più SO nello stesso HD, ma come hai fatto l'ideale dovrebbe essere installarlo sulla partizione secondaria.

Per queste cose ti saprebbe rispondere meglio Gaetano77, purtroppo è un bel po che non lo vedo scrivere, immagino sia molto impegnato, perché di solito trovava il tempo per scrivere qualcosa, non credo abbia un problema hw, ma in tal caso penso sia questione di tempo per poter tornare on-line.

Per il discorso RAM avendo 2GB non dovresti aver alcun problema con XP, mentre con w98 invece potresti averne con più di 512MB di RAM.

tommyemo004

Nah, non ho problemi con win98 con 2 GB di RAM, ho modificato il file di nome system aggiungendogli le informazioni necessarie e via, ora tramite una chiavetta USB avviabile di puppy linux inserisco nel HDD di win98

PC_live

tommyemo004 ha scritto:

Nah, non ho problemi con win98 con 2 GB di RAM, ho modificato il file di nome system aggiungendogli le informazioni necessarie e via, ora tramite una chiavetta USB avviabile di puppy linux inserisco nel HDD di win98

Beh allora non dovresti aver alcun problema ad installare Win Xp o qualsiasi altro WIN più moderno, penso che in quel PC avendo spazio a sufficienza, potresti installarci all'occorrenza altri windows senza troppi problemi, ma da quello che ricordo mi sembra che a te serva per i Game, quindi forse sarebbe meglio un programma come wmware, io non l'ho mai usato, ma ti permette di installare virtualmente (se non sbaglio) qualsiasi SO, e farci girare i programmi adatti (quindi anche i game).

Ho notato che hai cambiato nome utente, anche se molto simile,se con l'utente originale avevi qualche problema, penso che puoi ancora recuperarlo, oppure chiedere se c'è un amministratore che ti passi i post in questo nuovo.

Personalmente non è un problema mio, quindi lascio a te decidere in merito.

PC_live

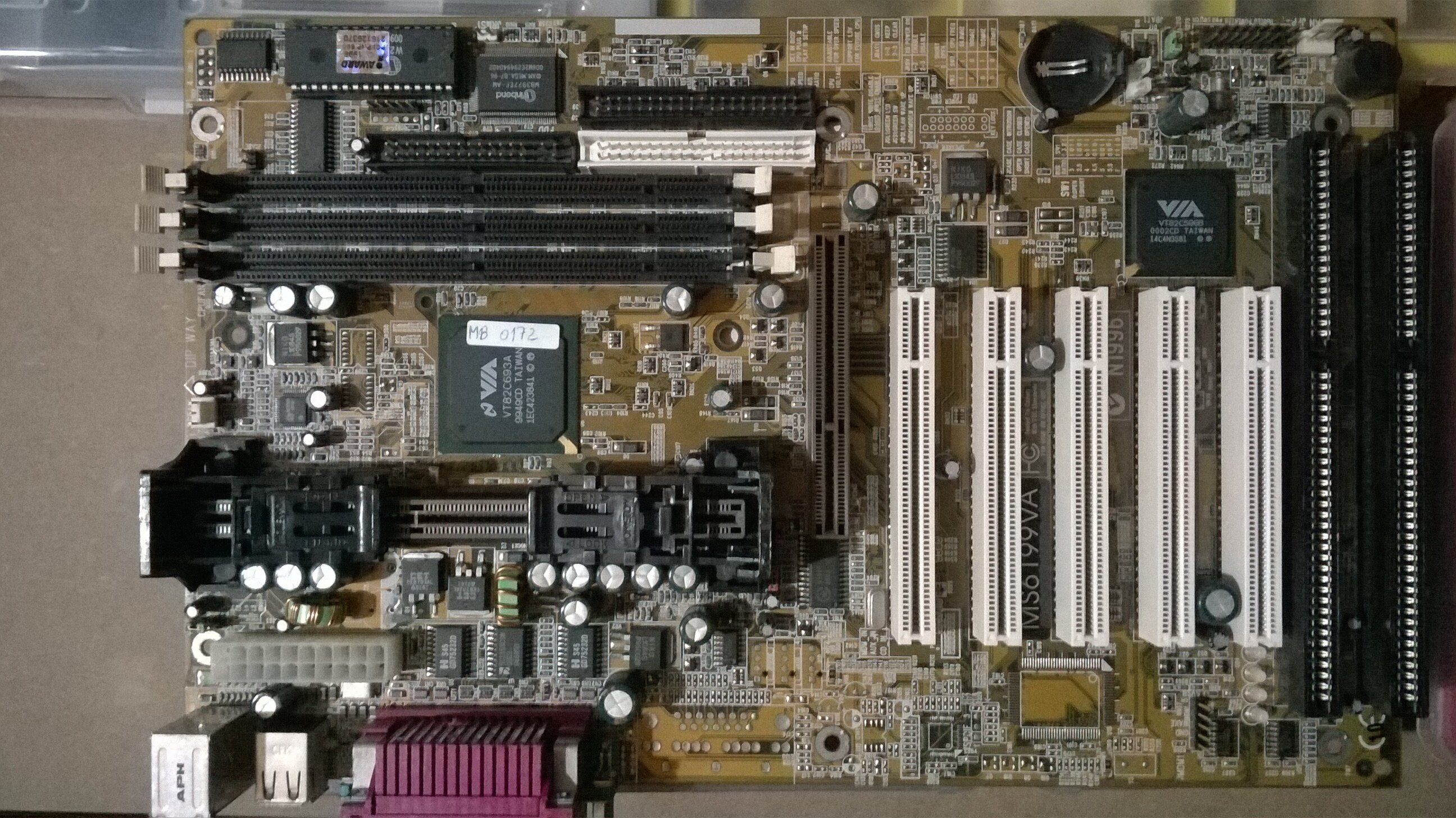

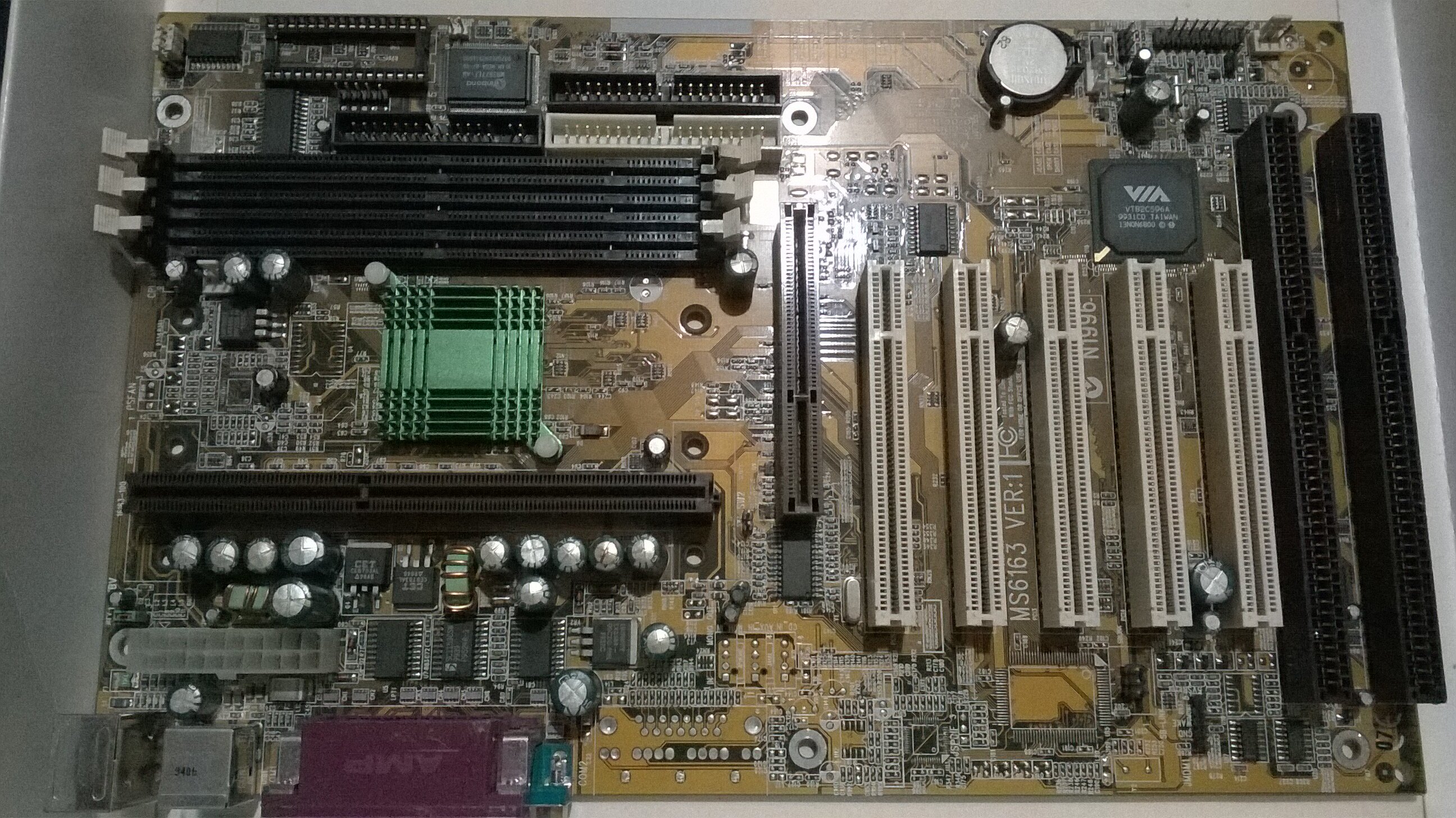

Tra ieri ed oggi, ho esaminato una scheda madre da riparare, si tratta di una slot1 con chipset VIA:ahhhhh:/emoticons/ahhhhh.gif.17b308de5fa29cd1dda59ec1f17d8b02.gif" title=":ahhhhh:" width="35" />, il modello da quanto si legge è MS6199VA, dovrebbe essere quindi una MSI, il chpset è NB VT82C693A e SB VT82C596B. Dalle serigrafie è supportato il fsb da 66 a 133, mentre il multi è tra 3x e 6x.
Con questi valori è possibile installare al massimo CPU PIII con frequenza massima di 800 MHz, mentre per i Celeron si arriva al massimo a 400 Mhz (FSB 66), quindi il Celeron 433 Slot 1 e tutti gli altri (skt 370 con adattatore slot1) teoricamente non sarebbero supportati, ma non avendo jumper si possono provare, e potrebbero essere rilevati correttamente, anche perché questa MB supporta Future CPU con VCore di soli 1.3V, quindi non ci sarebbero problemi per le cpu a basso voltaggio, purtroppo tutte quelle con tensione bassa sono skt370, per montarli occorre l'adattatore che ha già a bordo i jumper per la tensione del VCore.
Per le prove consiglierei e userei un PII 400 o qualcos'altro intorno a quella frequenza, successivamente se funziona (perché devo ancora ripararla), potrei provare altre CPU incluso un paio di VIA C3, anche se a parità di frequenza credo vadano molto meglio i Celeron.

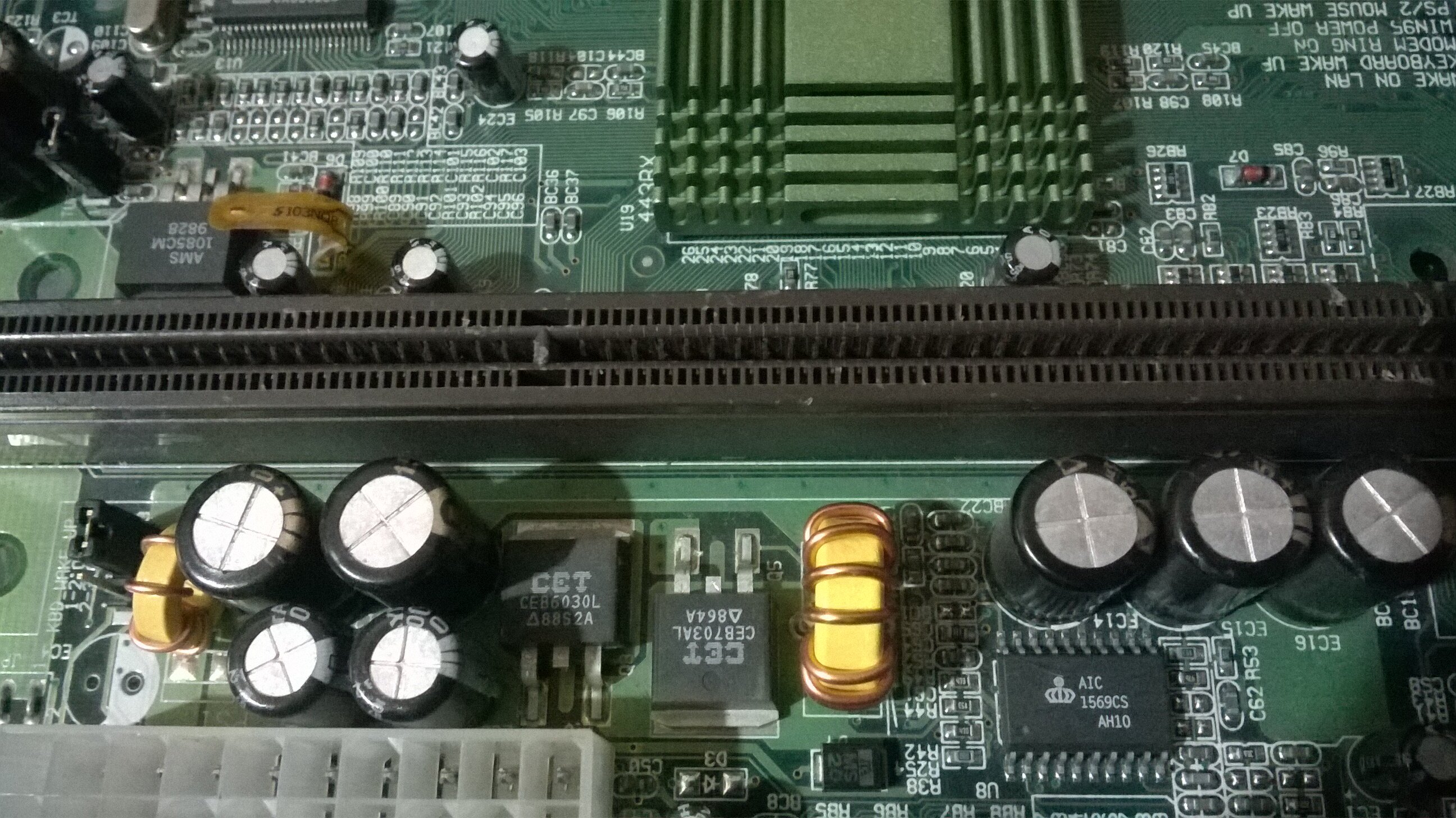

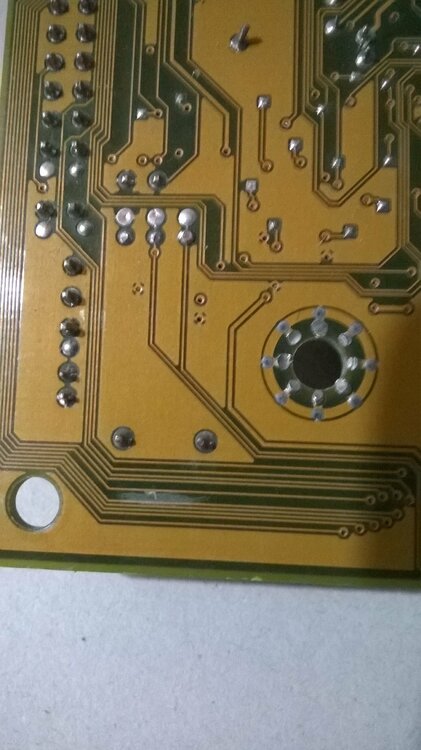

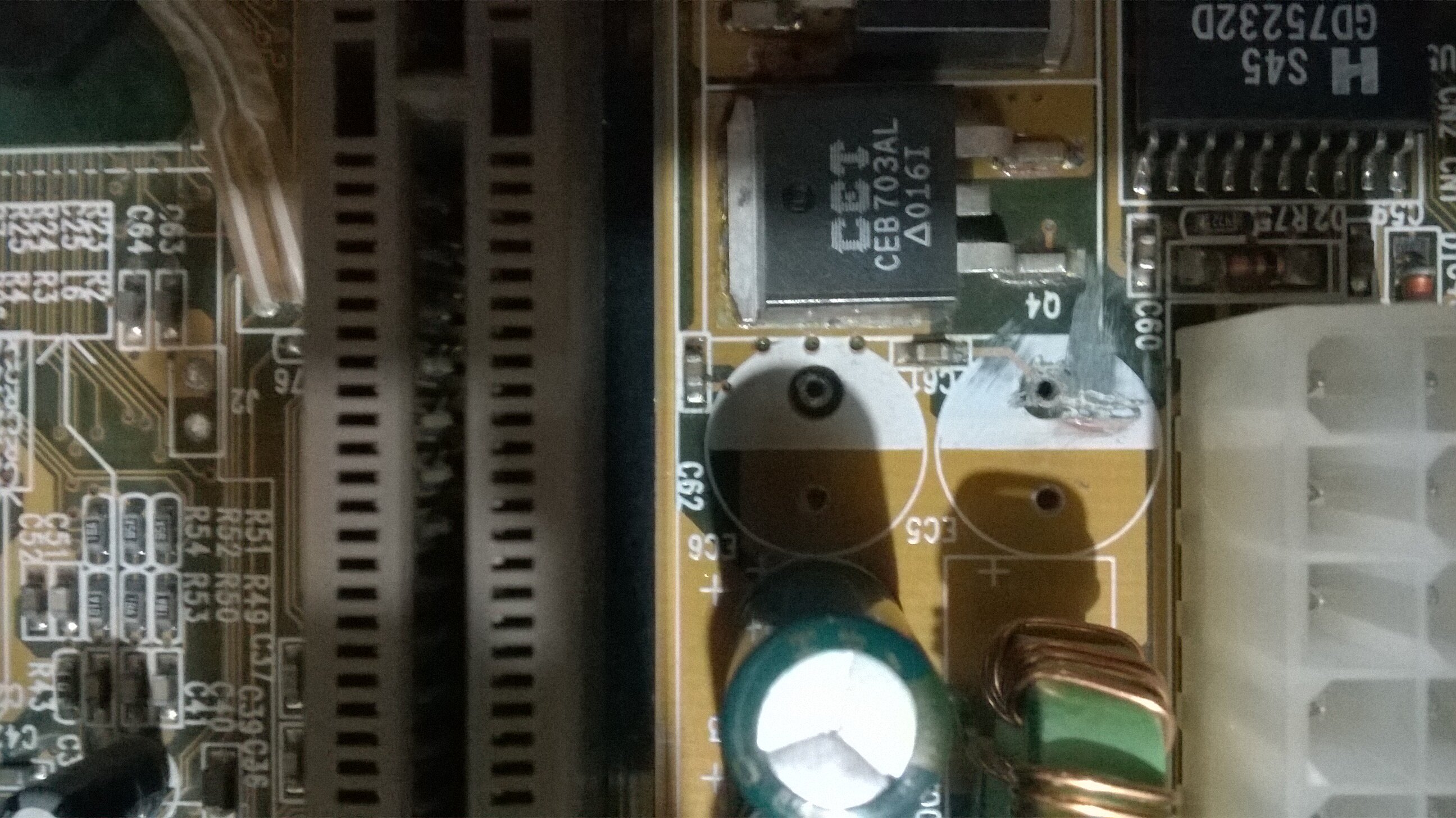

Tornando al guasto, ci sono un paio di condensatori elettrolitici da sostituire, ne ho un paio di recupero praticamente uguali, il problema è che il precedente proprietario ne ha rimosso uno e danneggiato:tickedoff:/emoticons/tickedoff.gif.0ec5557f6d3b1106178c621efe1cd3e6.gif" title=":tickedoff:" width="32" /> l'anello di rame interrompendo la pista che lo collega ad un SMD (dalle immagini è visibile), il problema è che si trova nella parte superiore, se fosse sotto sarebbe più semplice risaldare e sistemare.

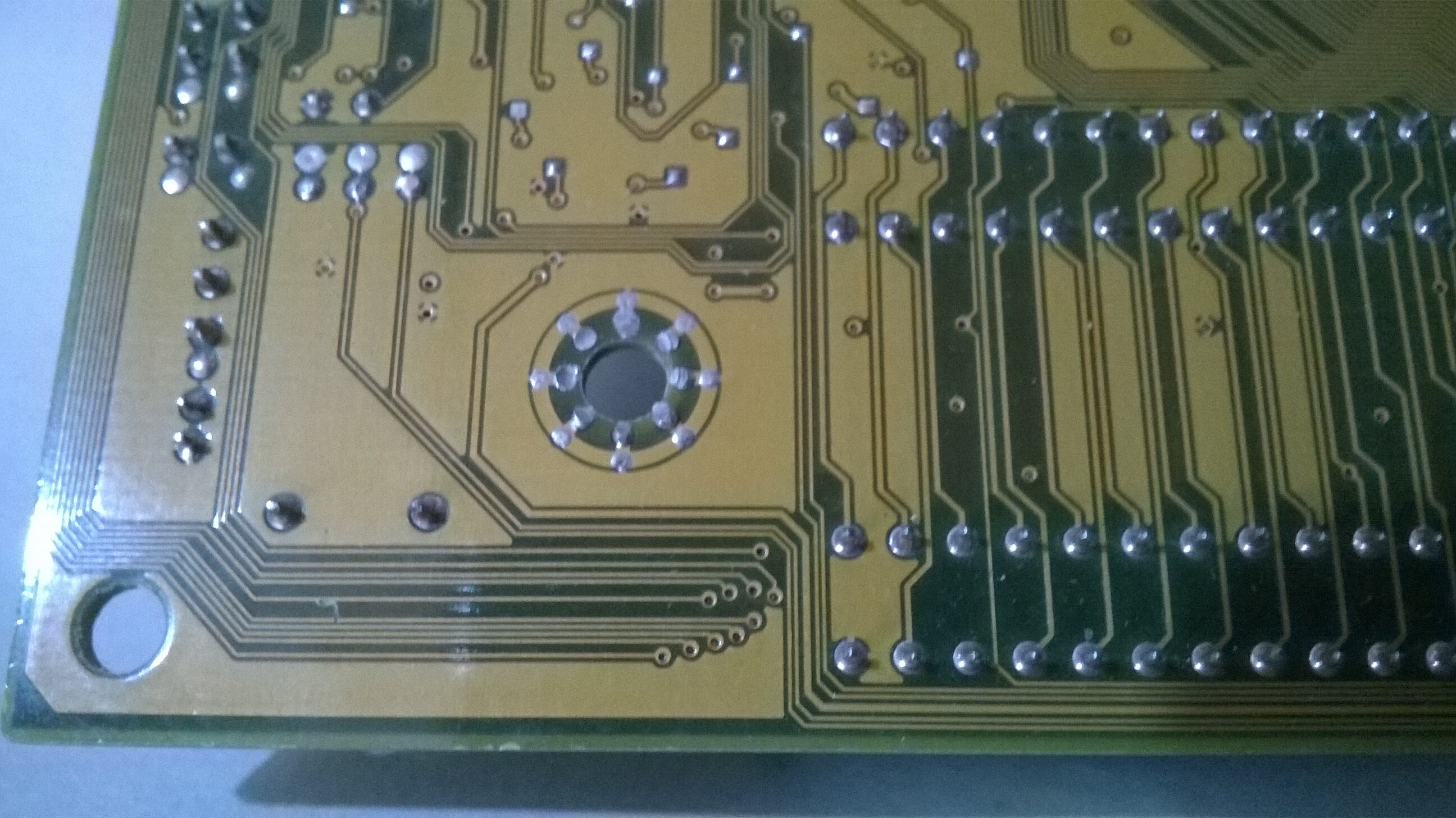

Purtroppo avendo un condensatore di recupero, i suoi pin sono piuttosto corti, se li avesse lunghi (o se fosse nuovo) non avrei difficoltà a risaldarlo un pò sollevato, e creare con lo stagno un ponte tra il pin del condensatore e la traccia che va al SMD, fortunatamente il PIN che va alla pista danneggiata è quello negativo (cioè a massa), quindi farei un ponte alla pista interrotta e un altro qualsiasi punto di massa in vicinanza. Oppure magari saldo un filo al meno del condensatore e poi lo saldo alla pista interrotta che va al SMD. Magari se per questo avete suggerimenti mi sarebbero molto utili.
Dopo la risaldatura devo verificare se funziona, cioè se si avvia con RAM CPU e VGA, se malauguratamente non va, dovrei controllare un paio di piste nel retro se per caso sono interrotte, un'altra che sembrava rotta invece era OK, ed era decisamente peggio di quelle altre due, quindi suppongo siano a posto, poi certo si può ipotizzare qualsiasi altra cosa, ma la risposta si potrà avere solo dopo aver provato l'avvio (ed aver evitato fasciature alla testa:muro:/emoticons/muro.gif.6709e291b079e93924b744bfde44f3a4.gif" title=":muro:" width="25" />).

principino1984

Non hai una resistenza da cui recuperare il Pin per allungare quello che ti manda sul condensatore? Una soluzione un po' Frankenstein ma alla fine si tratta di portare a terra il condensatore.

Inviato dal mio SM-N9860 utilizzando Tapatalk

PC_live

principino1984 ha scritto:

Non hai una resistenza da cui recuperare il Pin per allungare quello che ti manda sul condensatore? Una soluzione un po' Frankenstein ma alla fine si tratta di portare a terra il condensatore.

Inviato dal mio SM-N9860 utilizzando Tapatalk

Si ok grazie

Dovrei verificare se in zona c'è una massa, ma mi viene il dubbio che il negativo del condensatore risulti isolato dalla rottura della traccia, per quello pensavo di fare un ponte nel retro con l'altro condensatore se risultasse isolato.

Normalmente queste traccie rotte le sistemo con un pezzo di filo minuscolo preso da avvolgimenti, in modo che il filo è verniciato e isolato, solo le estremità sono sverniciate per poterle saldare, qui purtroppo è una posizione non molto accessibile, però penso di riuscire a mettere a massa sia il condensatore che l'SMD.

Vediamo se domani riesco a fare tutto, al momento voglio fare una pausa per schiarirmi le idee, magari è possibile che trovi un altro modo di sistemare il tutto, pensavo che forse riparare da sopra la pista sia possibile, anche se complicato, in quel caso resta solo da fare una saldatura nel retro al - del condensatore, sperando che scaldando non si stacchi quella superiore.

Forse si potrebbe fare anche con la vernice conduttiva, ma non ne ho e non so se resiste alle temperature di saldatura.???/emoticons/confused.png.1268e67724eeff1d2e5126476e482704.png" title="" width="16" />

PC_live

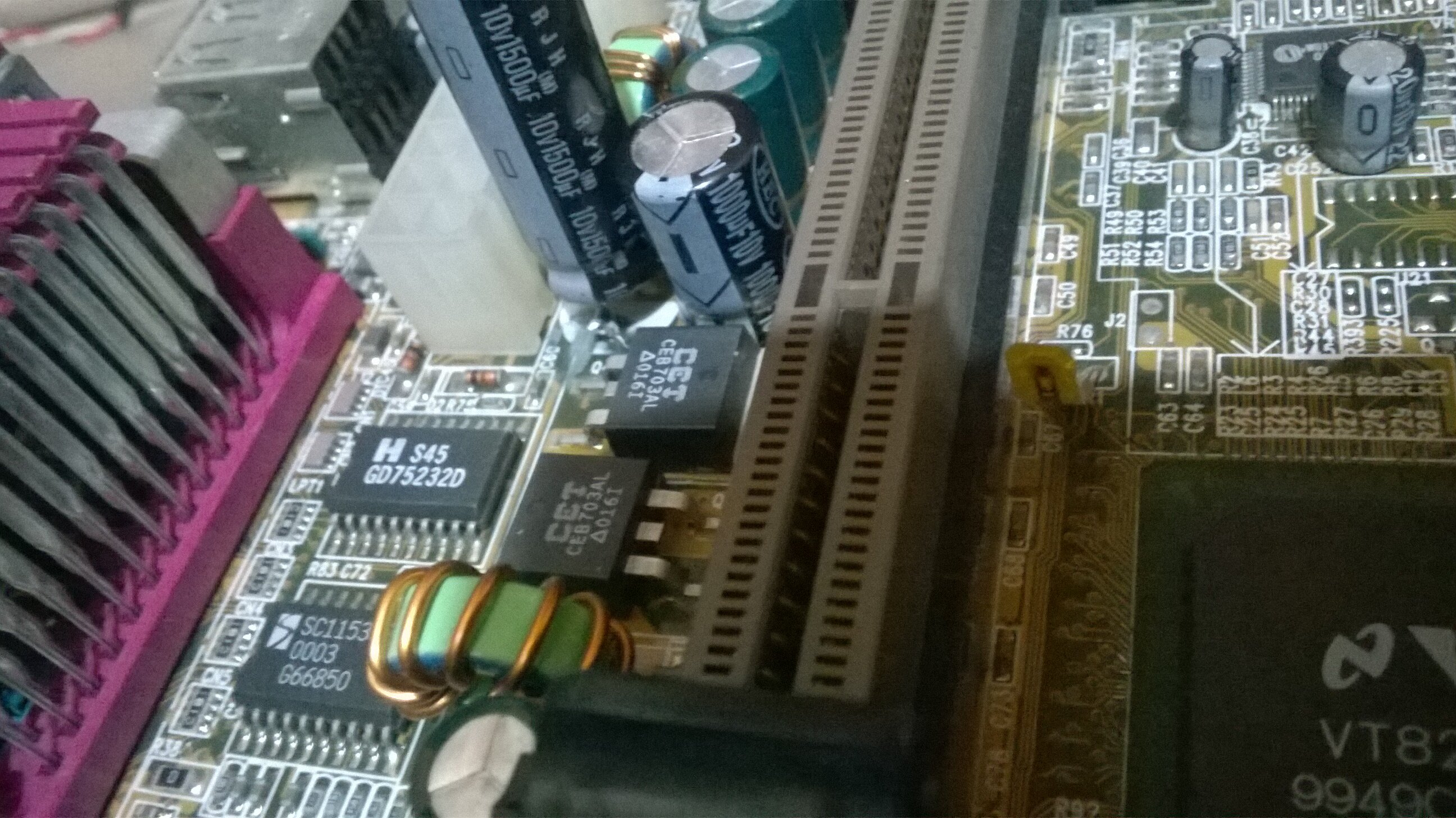

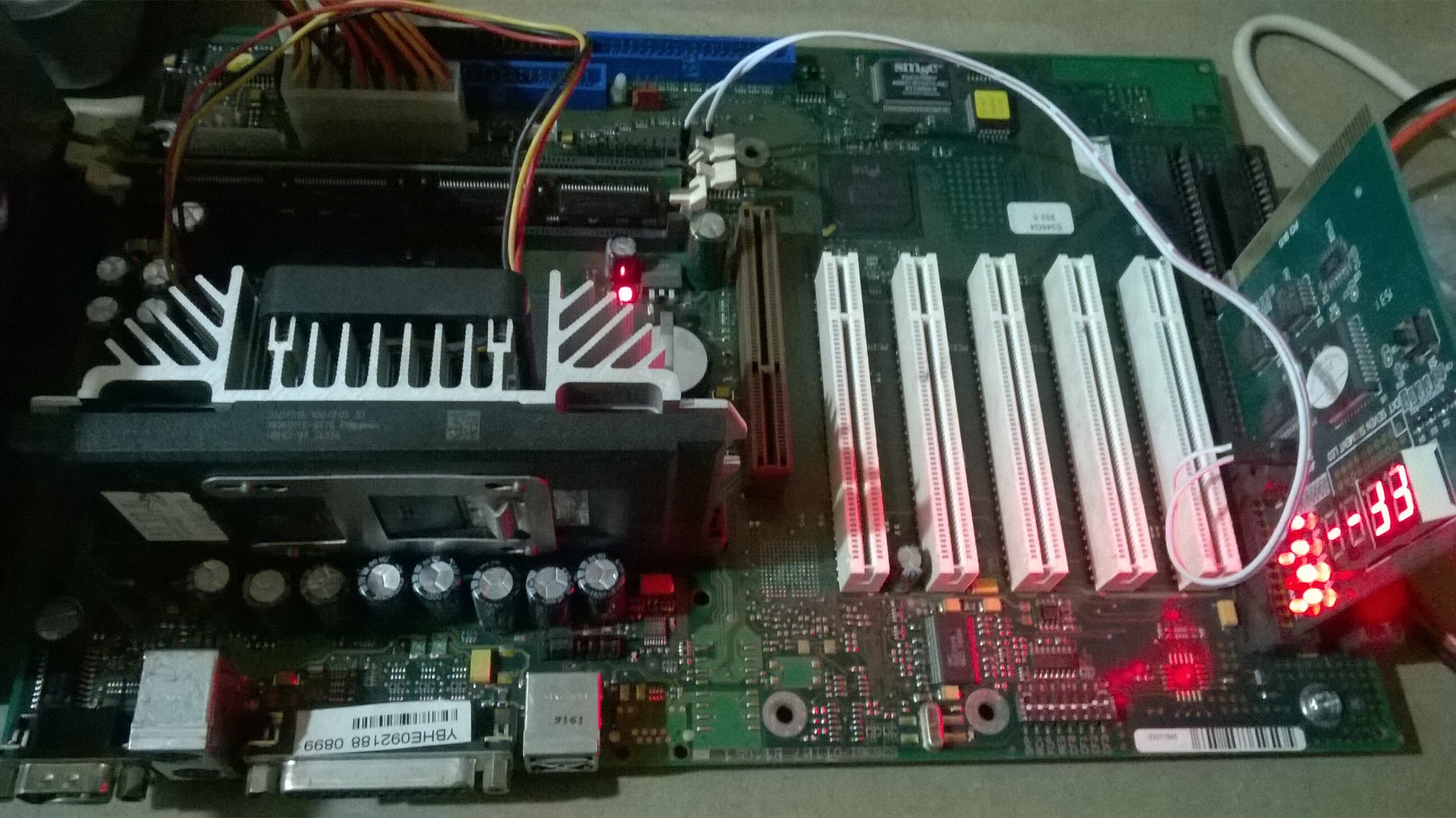

Stamattina ho terminato le saldature dei due condensatori elettrolitici, rovistando tra quelli che tengo da parte ne ho trovato uno nuovo stessa capacità e voltaggio di quello originale, è soltanto un bel po più alto, ma essendo nuovo ha i pin lunghi che vanno tagliati nel retro dopo la saldatura.

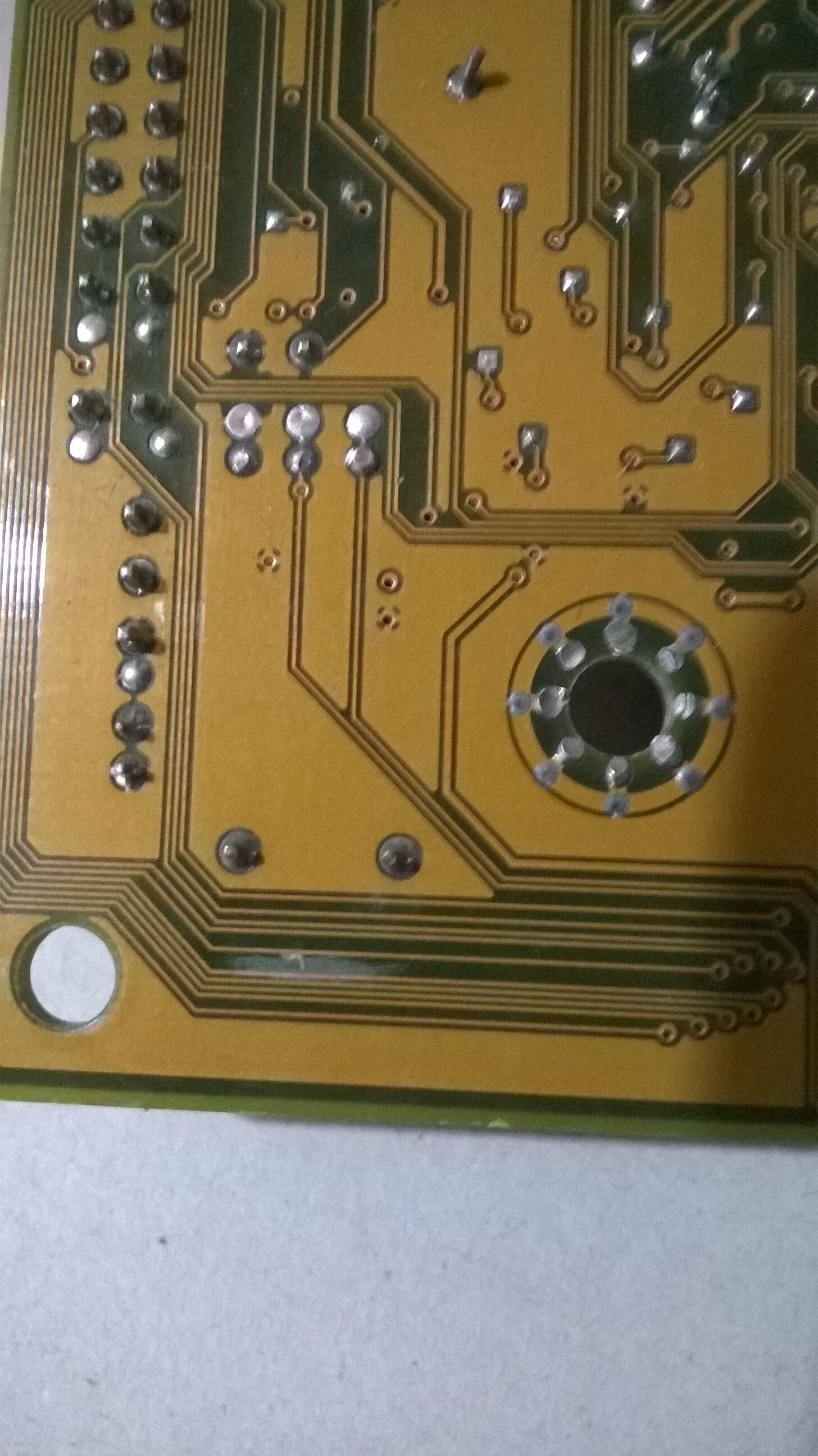

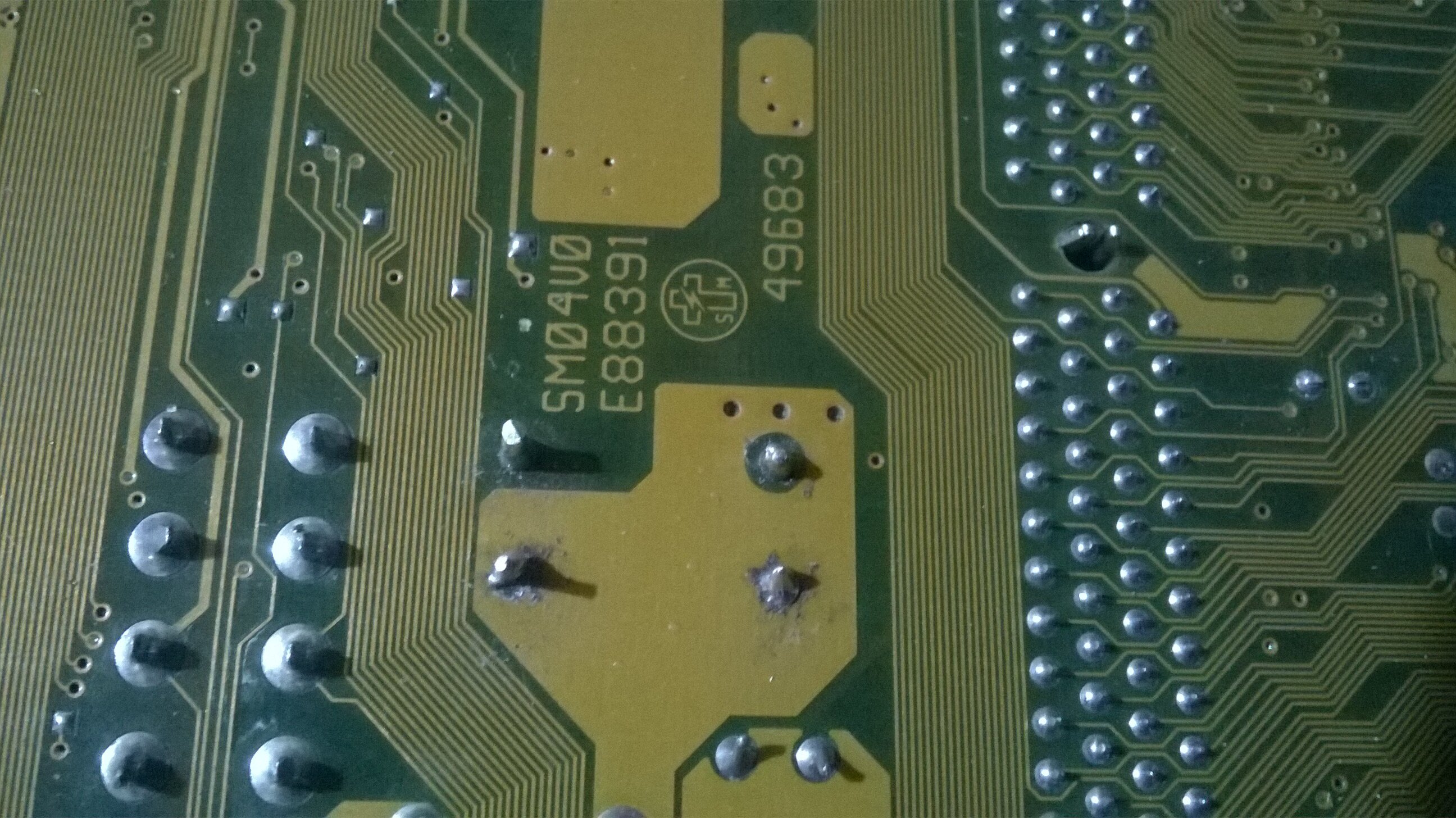

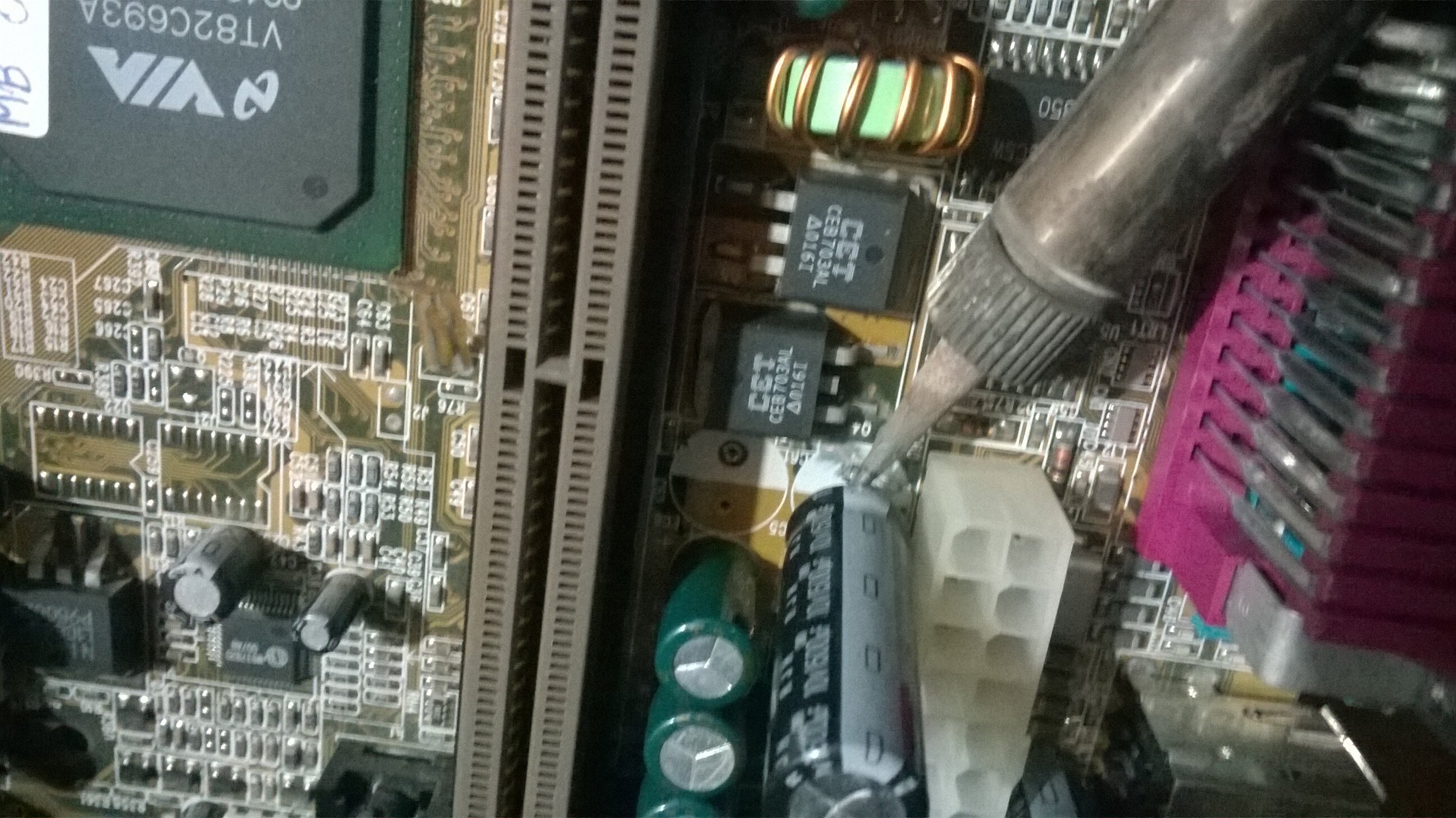

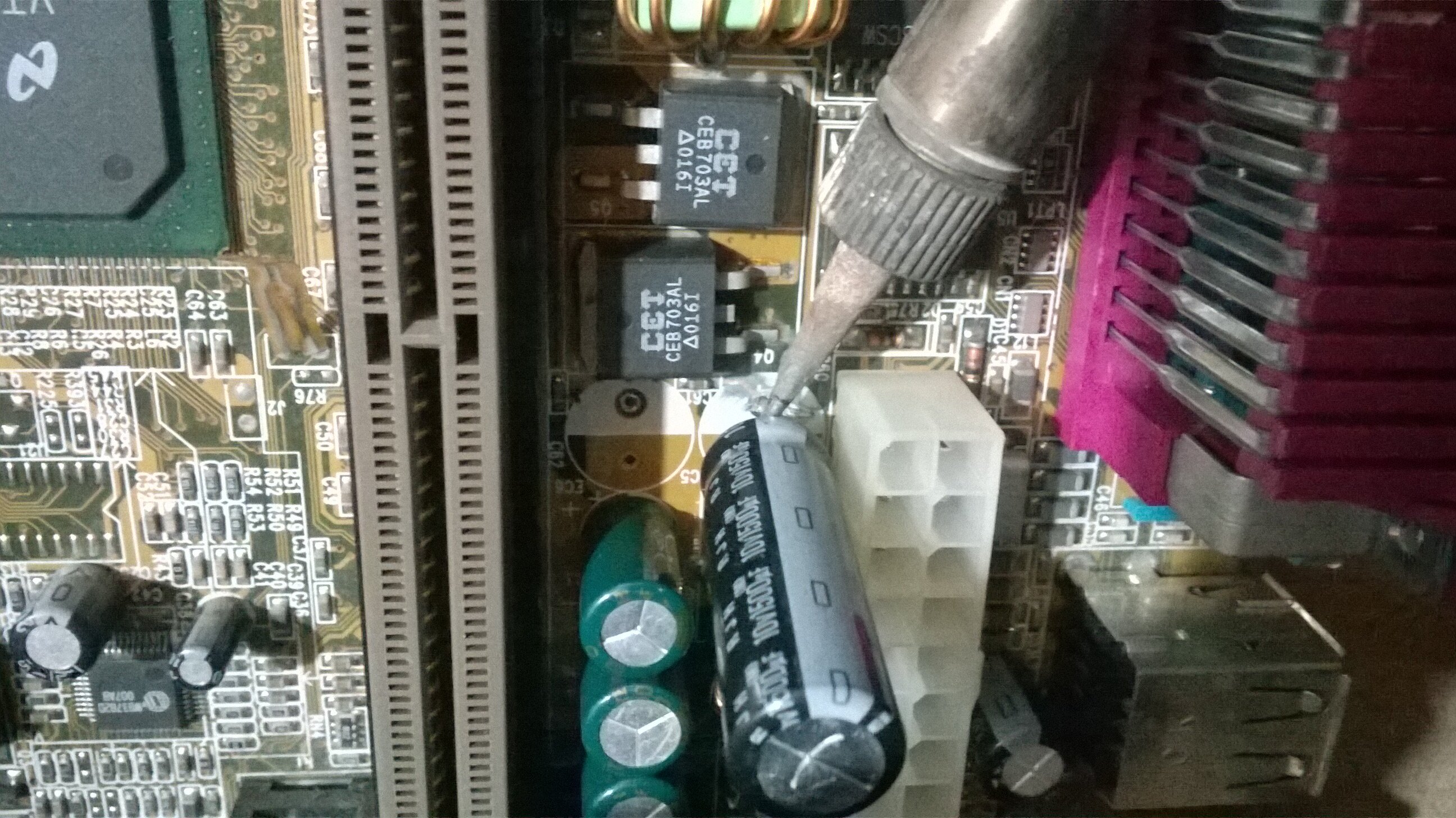

Per collegare il pin del - alla traccia rotta che va al SMD, ho saldato da sopra tenendo un po sollevato il condensatore, dopo per sicurezza l'ho saldato anche da sotto, visivamente non è il massimo ma mi permette di non fare ponti e saldare fili.
Con il tester ho controllato che le saldature e il ponte di stagno fossero ok (ed anche nell'altro condensatore), in effetti è andato tutto bene, purtroppo non ho fatto un controllo delle linee dal connettore 20 PIN per l'alimentatore, vedremo tra poco perché era importante.
Ho radunato alcuni pezzi per testare la MB, un paio di alimentatori, due Cpu Slot1 Pentium II 300 e 350, una VGA AGP Fastware Hurricane con chip trident 3DI9750 da 4mb, una RAM pc100 da 64MB con quattro chip Hyundai, e infine la POST CARD ISA-PCI e uno swtich per il power-on.
Collegato tutto correttamente, mancando i jumper per il settaggio, installo la batteria CR2032 per il CMOS e collego la tastiera, do corrente all'alimetatore e provo ad avviare, non succedendo nulla tolgo lo switch perché non funziona bene, per avviare faccio fare contatto ai due PIN col cacciavite, e si avvia la scheda POST segna -- -- e i LED sono accesi (quali non potrei saperlo ormai), dopo qualche istante sento friggere qualcosa e vedo che sono i mosfet gemelli vicino ai due condensatori (che avevo cambiato), a quel punto spengo ma ormai credo sia troppo tardi, verificandoli in seguito risultano andati, anche se devo provare a scollegarli e verificarli, evidentemente c'è qualcosaltro rotto, forse altri condensatori sono in corto anche se visivamente sembrano ok.
Spero solo di non aver fritto tutto quello che era on-board, non so se è successo per una tensione anomala del +5V erogata dall'alimentatore, da un controllo successivo sembra tutto nella norma, anche se non è un ali di qualità, quindi non so se ha un circuito di protezione per le sovracorrenti.
A questo punto direi che la scheda è DOB (Dead on board), però chissà, se il guasto è solo nei mosfet e in qualche altro condensatore o diodo, con la sostituzione non so se sarà possibile resuscitarla, ma questo è un lavoro che si può fare come estremo tentativo, la cosa più semplice sarebbe avere un'altra mb uguale.
Proprio uguale non c'è l'ho, ma ne ho una molto simile, leggermente diversa ma con identica configurazione, stesso chipset stesso VRM, stessi slot, e quasi uguale anche nelle piste. Ha bisogno però di un cambio totale di condensatori e di un chip BIOS (mancante), a differenza dell'altra ha qualche jumper per impostare manualmente il multi della CPU, quindi al momento questa resta in attesa dei ricambi (che dovrei comprare in futuro).
Per i mosfet fritti, invece dovrei controllare su qualche MB rottame se ne ho uguali, e se sono a posto, trovandoli potrei pensare di fare la riparazione cercando altri eventuali componenti guasti.

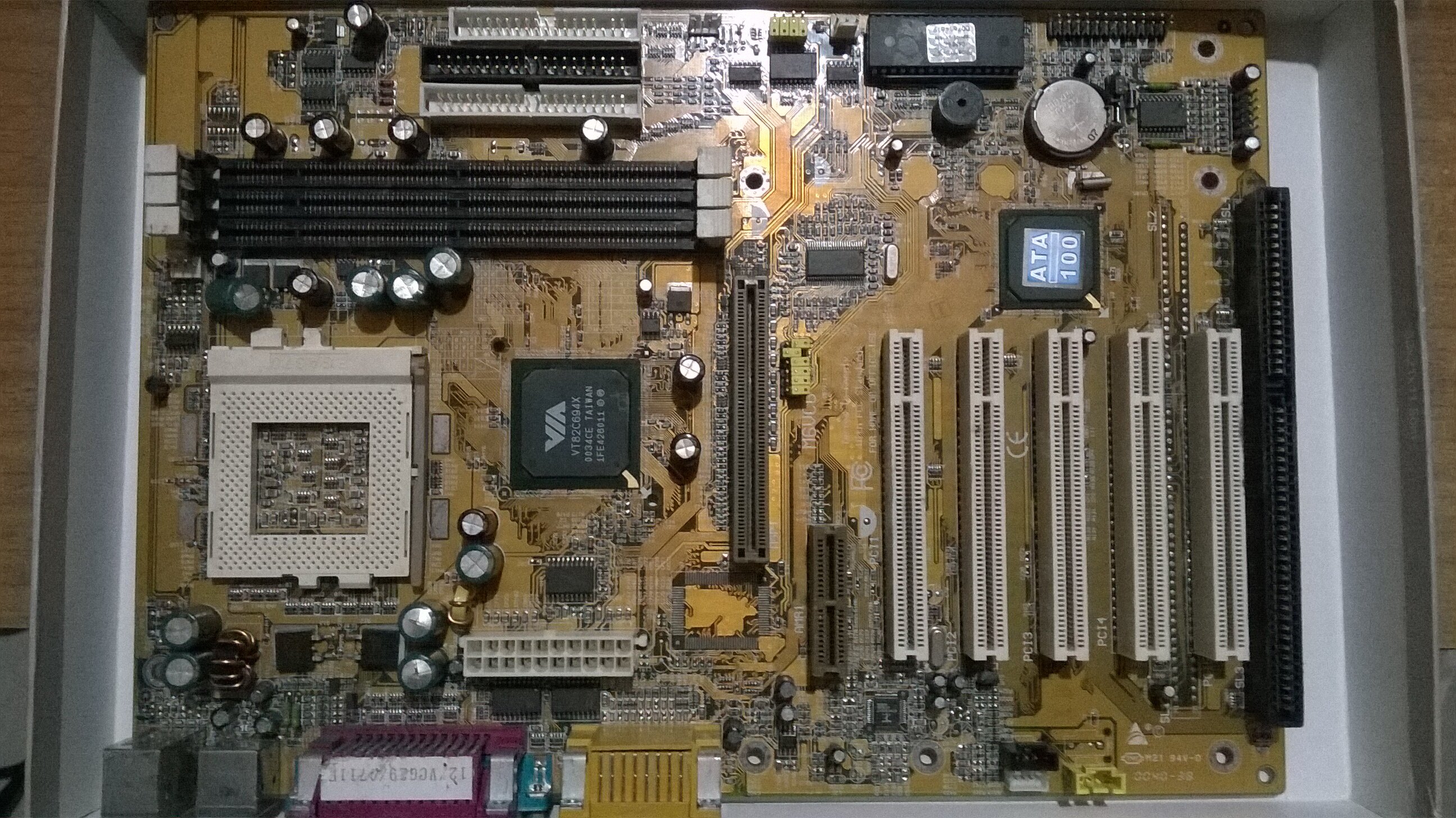

Quindi restando in tema di Pentium III e chipset Via, vedrò in seguito di riparare una SKT370 della Biostar modello M6VCG Rev.1.2, qui ci sono da sostituire i condensatori elettrolitici più grossi, in totale sono nove, ma attualmente non ne ho nuovi uguali 1500uF 6.3V, dopo ha bisogno di un lavoretto nel retro, qualche pista è interrotta, è un lavoro abbastanza complicato per le dimensioni, ma non è impossibile da fare.

PC_live

Giusto per auto-farsi -del-male, ho trovato un lotto di sei MB a prezzo decente, e l'ho ordinato.

Penso ci possa essere una MB funzionante, mentre le altre necessitano di cambio condensatori, poi spero solo quello, e spero che non ci siano danni nelle piste del retro.

In un paio ci sono le cpu, ma non so quali siano, una è una LGA775 su una ECS (quasi uguale a quella in firma), l'altra penso sia una SKT 370 ma essendo coperta dal dissi potrebbe anche essere una 462/A o altro? Dalle immagini sembra chipset VIA, o qualcosa di simile, magari se avete idea di cosa sia quella MB, i vostri suggerimenti sono molto graditi.

C'è anche una SKT478 verde con scritto NSI, penso possa essere una Siemens? Anche qui se sapete cos'é, grazie mille per i suggerimenti.

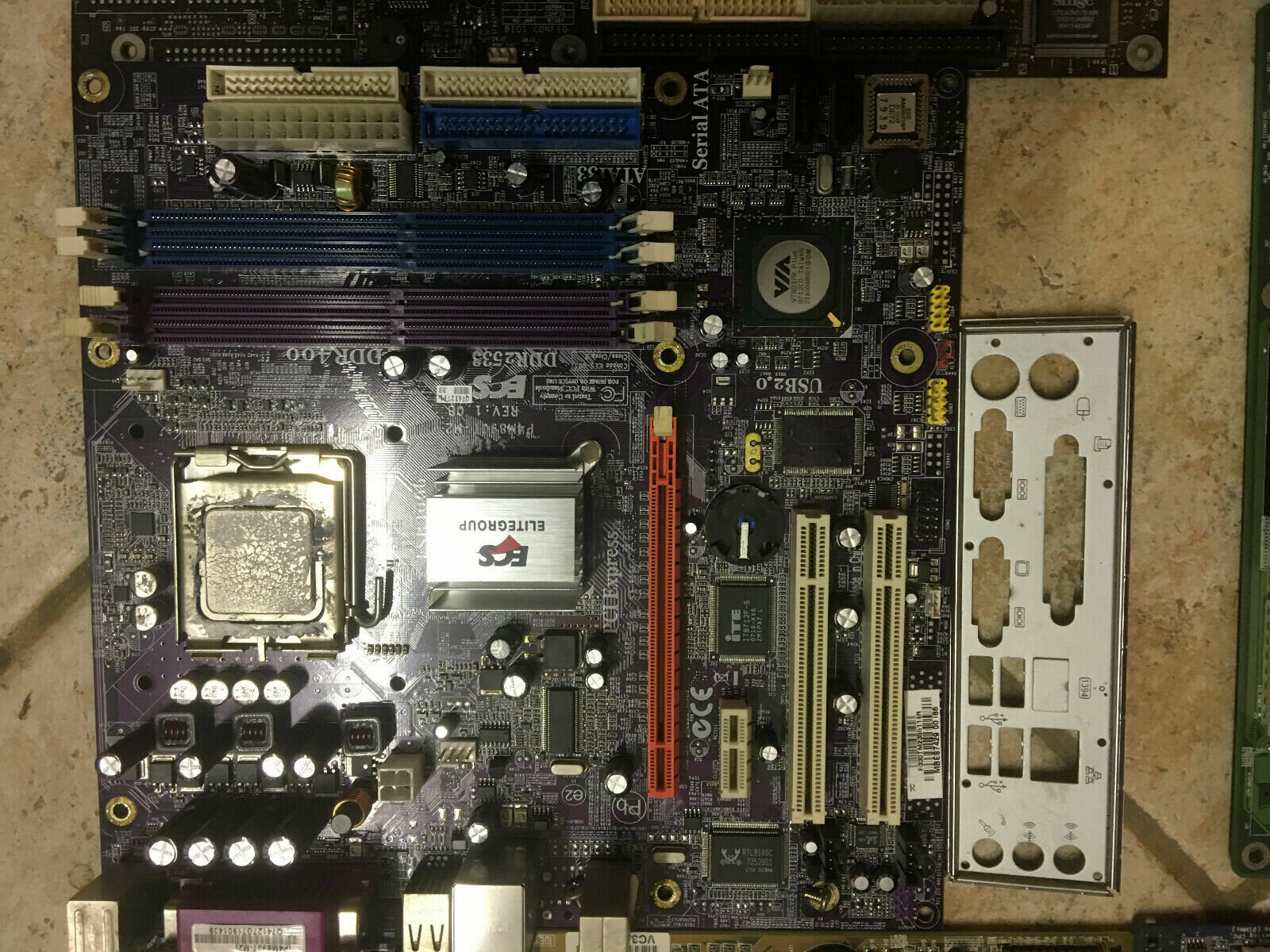

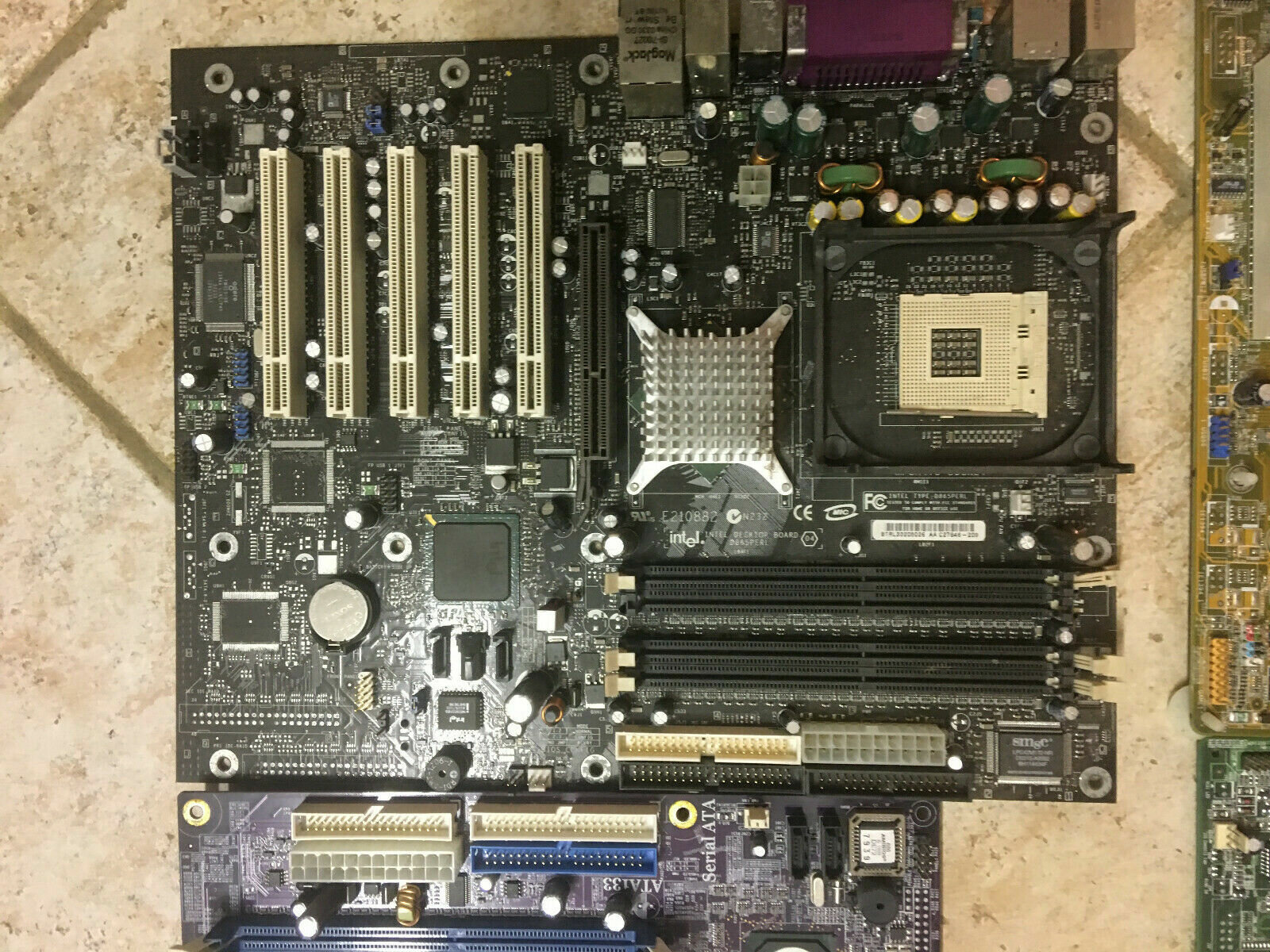

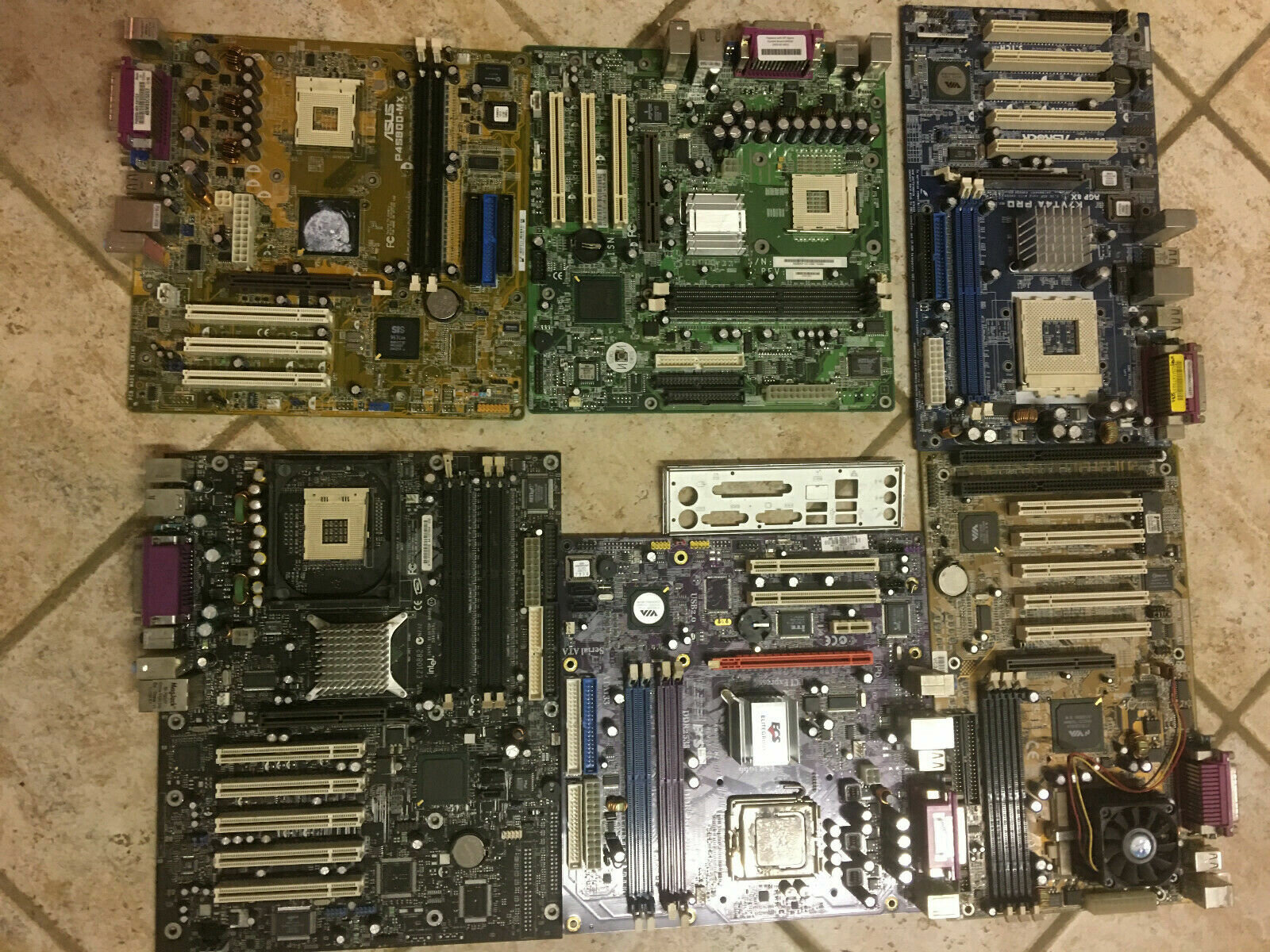

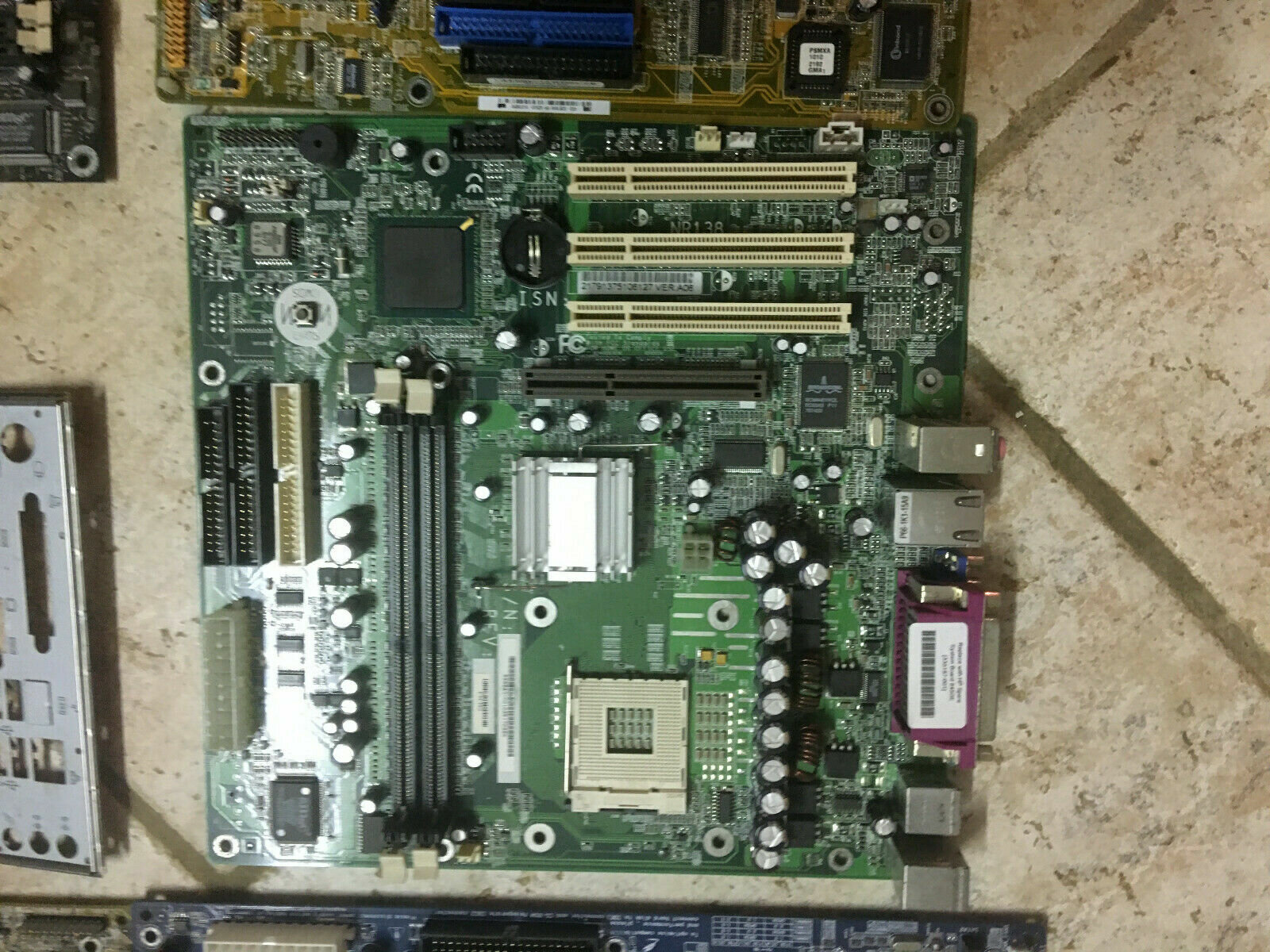

Metto le immagini del lotto, composto appunto da 6 MB, tre sono SKT478, una 462, una 775, e una 370?.

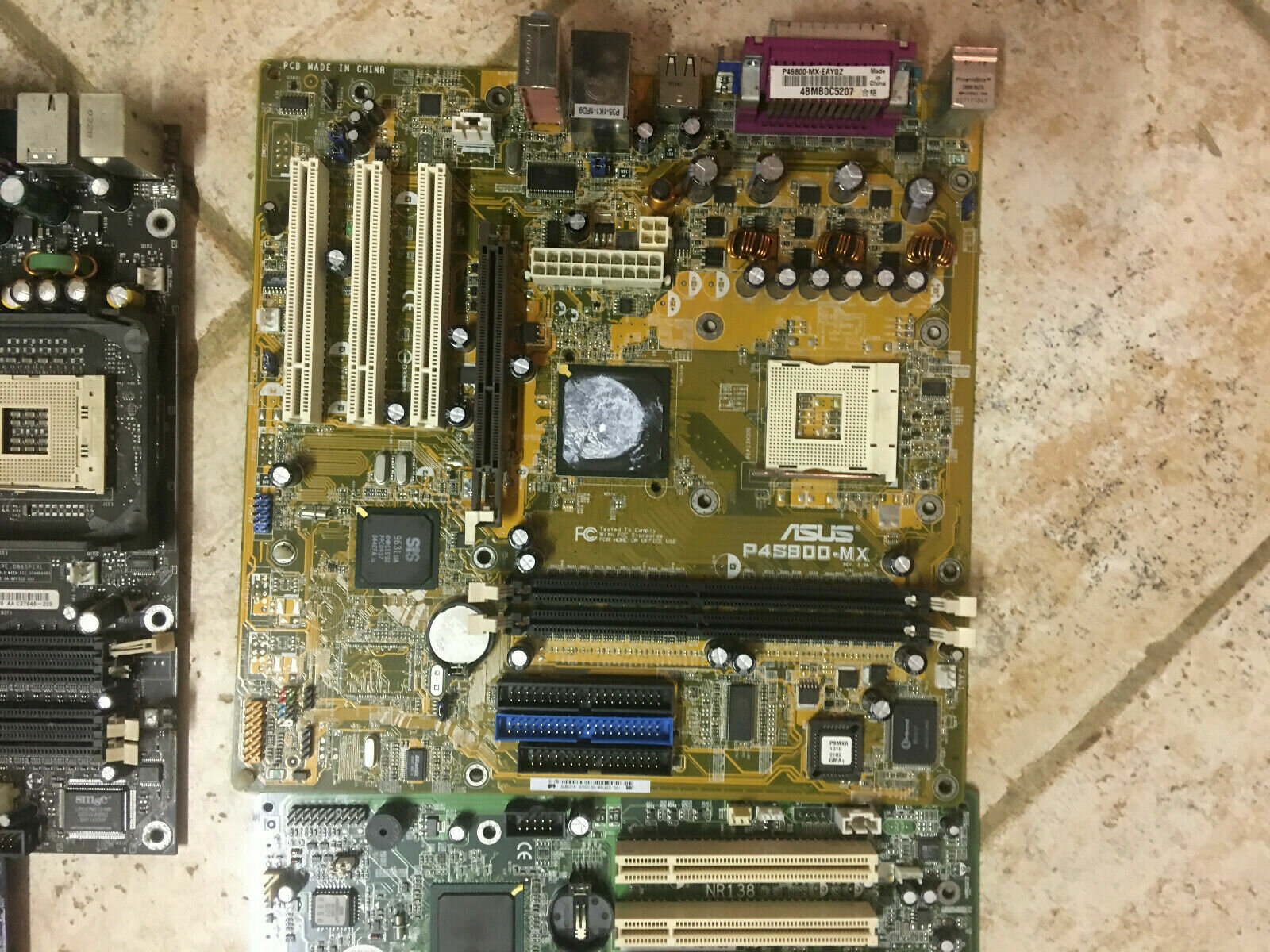

Le tre 478 sono Intel 865 Perl, Asus P4S800-MX, e l'NSI.

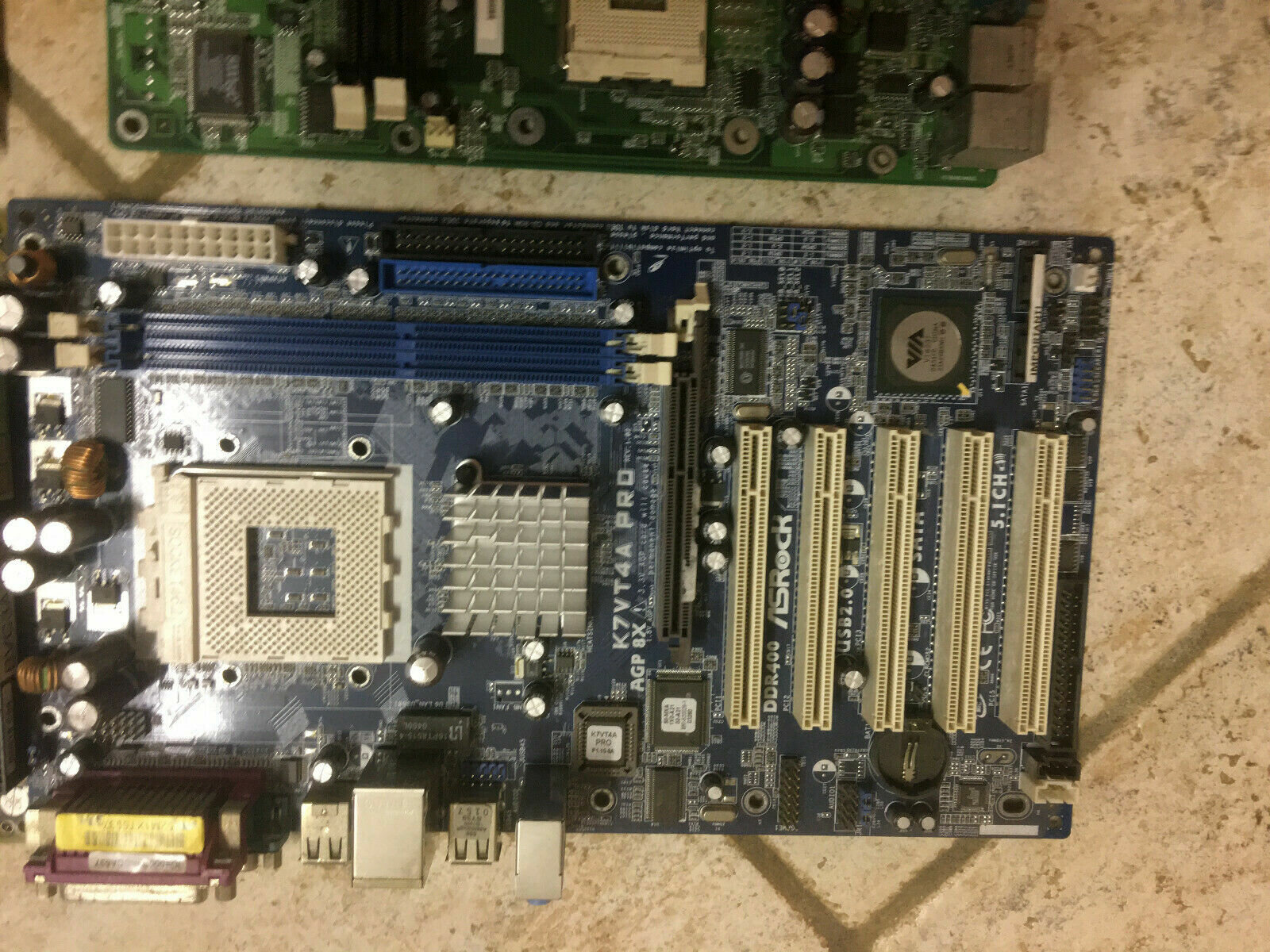

La 462/A è ASRock K7VT4A PRO, credo sia uno degli ultimi modelli per questo SKT, anche se ha il supporto per DDR400 per solo 1GB, ma non ricordo se supporti le CPU FSB 400.

Riguardo l'ECS ne ho già una simile, questa differisce dal chip del SB (diverso), a questo proposito con quella in firma ebbi un problema, poi fortunatamente risolto con l'aggiornamento del BIOS, pensando di aggiungere il supporto ad altre CPU Core Duo 2, feci l'aggiornamento senza salvare il BIOS presente, un bel pasticcio risolto dopo parecchio tempo con una copia del BIOS fornitami da ...Mercury (tanks!)

PC_live

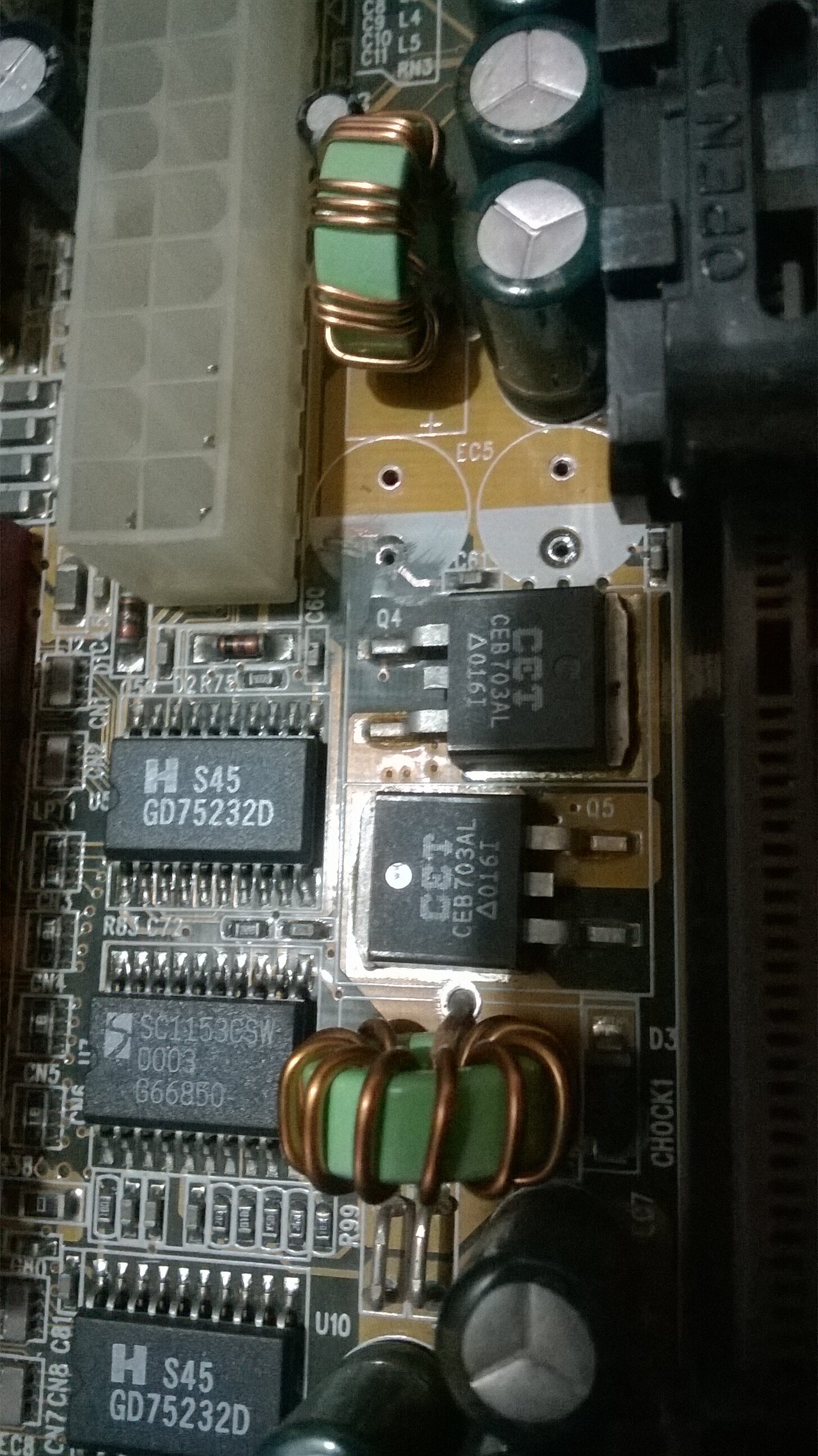

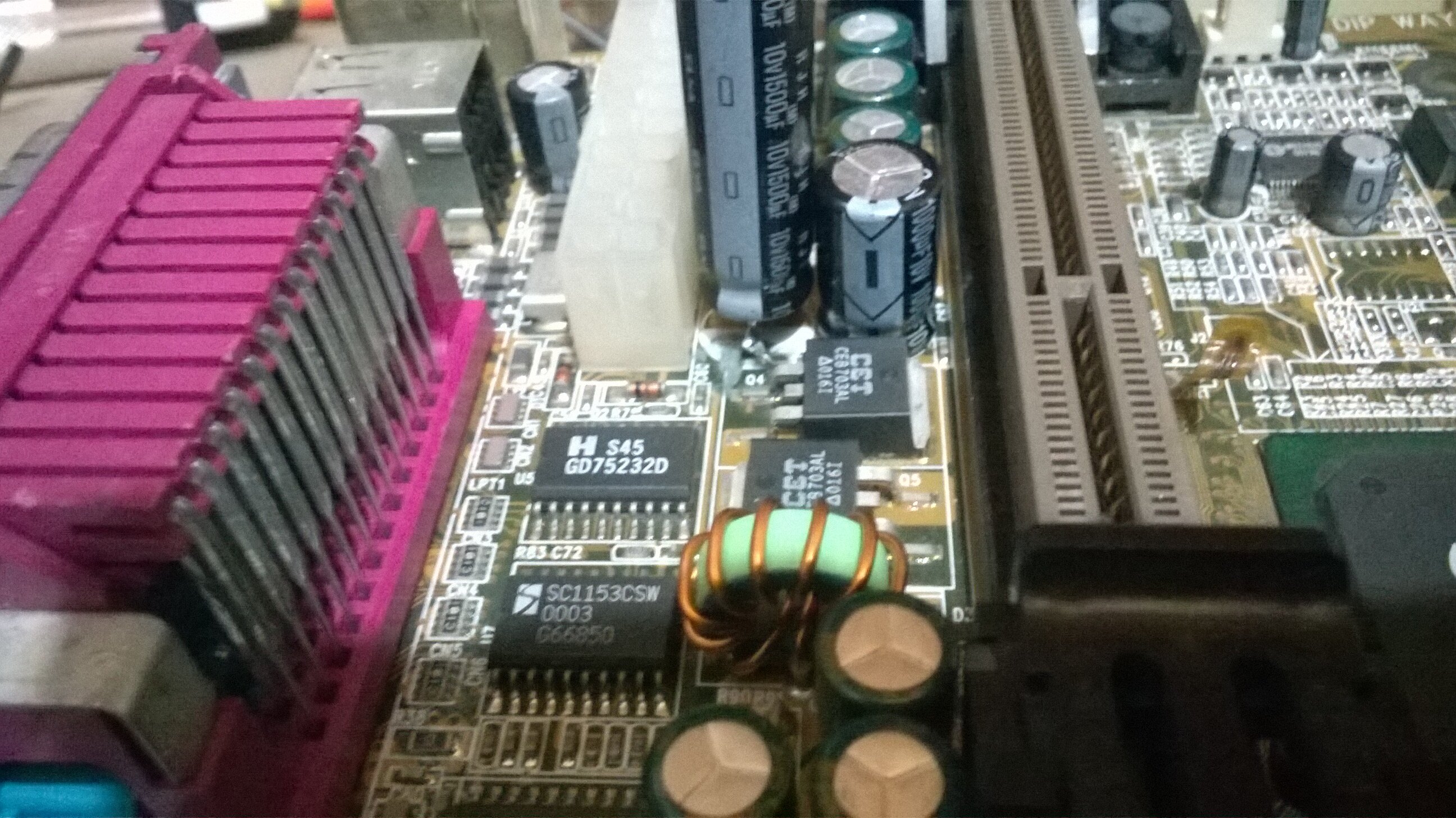

Facendo vari controlli sui Mosfet delle MSI, una delle quali è quella che si è fritta, ho cercato altre MB che avessero lo stesso Mosfet CEB703AL, casualmente è presente in un'altra MB guasta, tempo fa avevo iniziato a fare dei controlli, per vedere se riuscivo a risolvere il guasto.

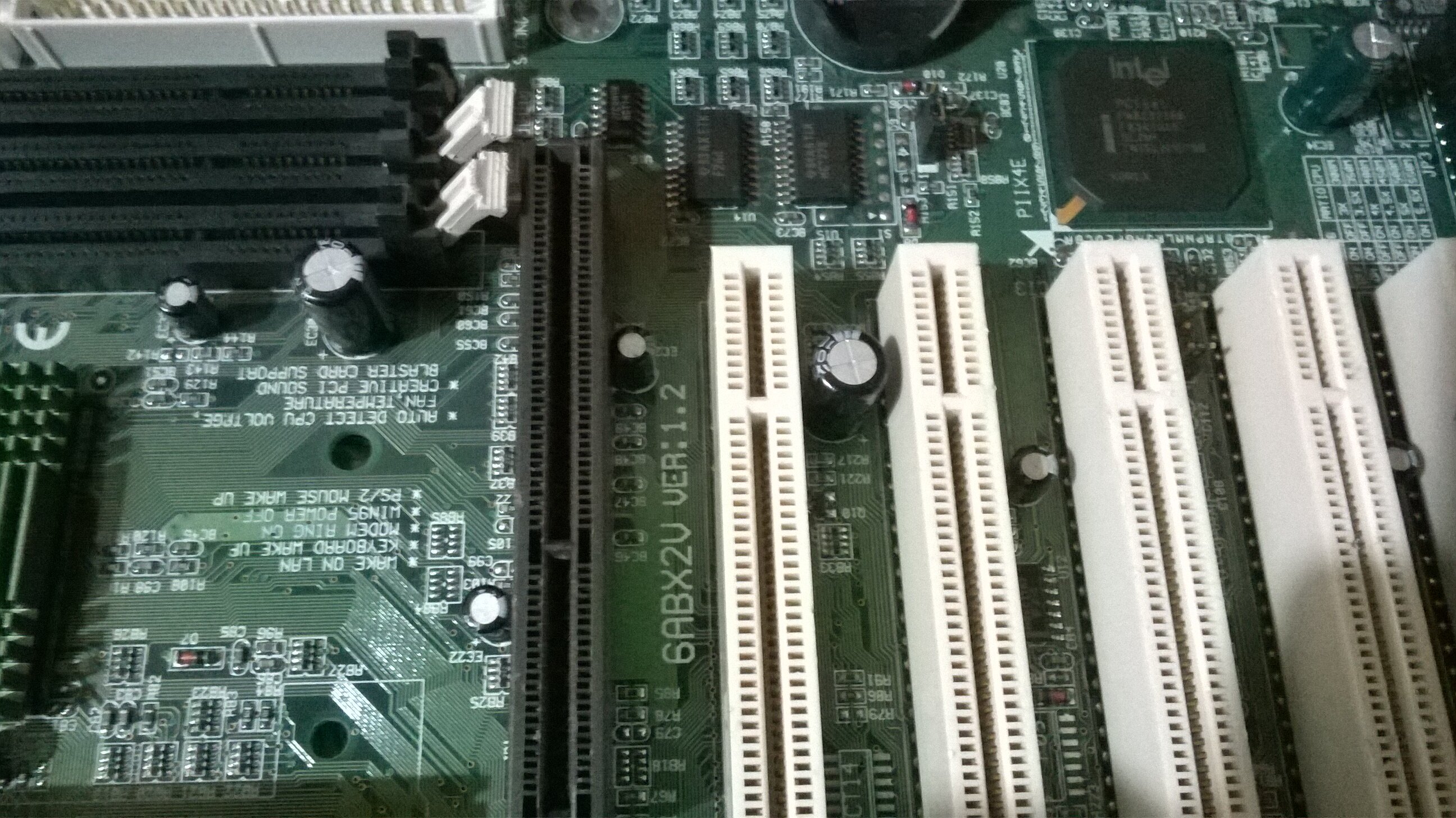

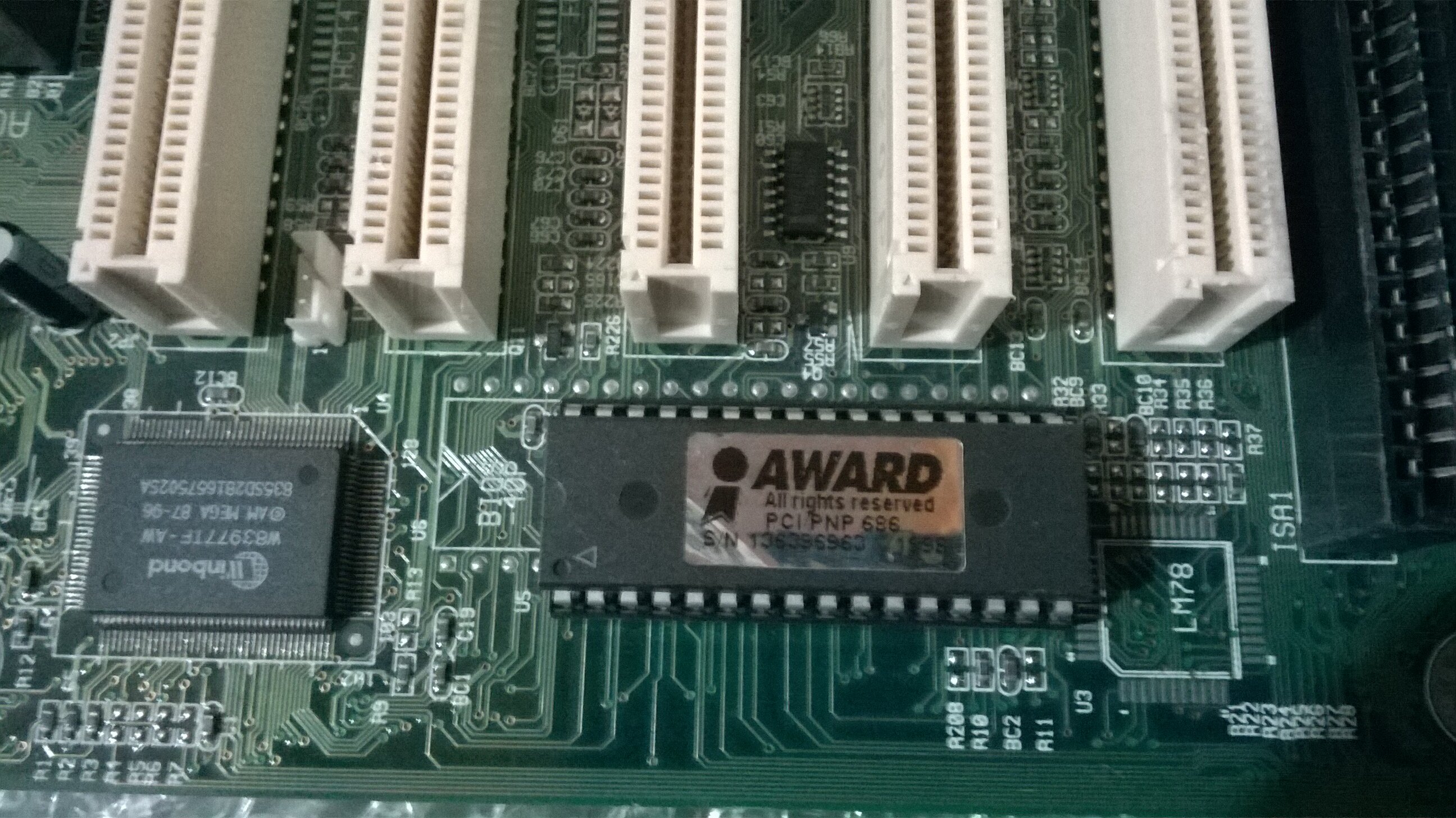

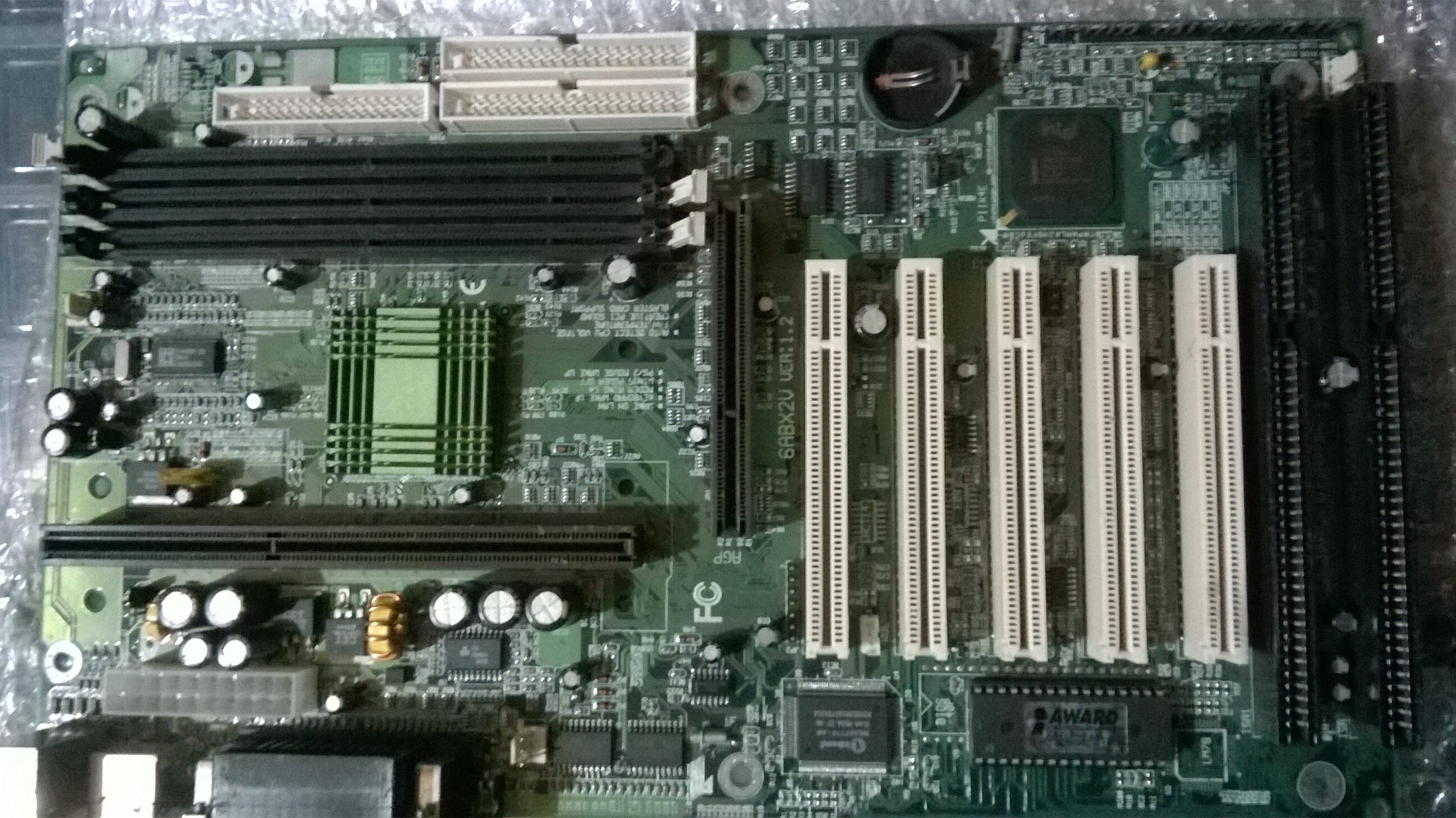

Si tratta di una 6ABX2V VER: 1.2, a memoria credo che il produttore sia Lucky Star, in sostanza è una ATX BX Slot1, il problema è che si avvia ma la scheda POST segna -- --, mentre per spegnere bisogna staccare la corrente, tenendo premuto il pulsante collegato ai PIN PWRBT non succede nulla.
C'è anche la presa della ventola CPU (FAN1) guasta, mancano i 12v che arrivano diretti dall'Alimentatore, anche in FAN2 mancano i 12V, mentre in FAN3 ci sono, quindi avendo un filo abbastanza lungo la ventola della CPU può essere collegata li.
Questi sono i voltaggi rilevati sui mosfet:

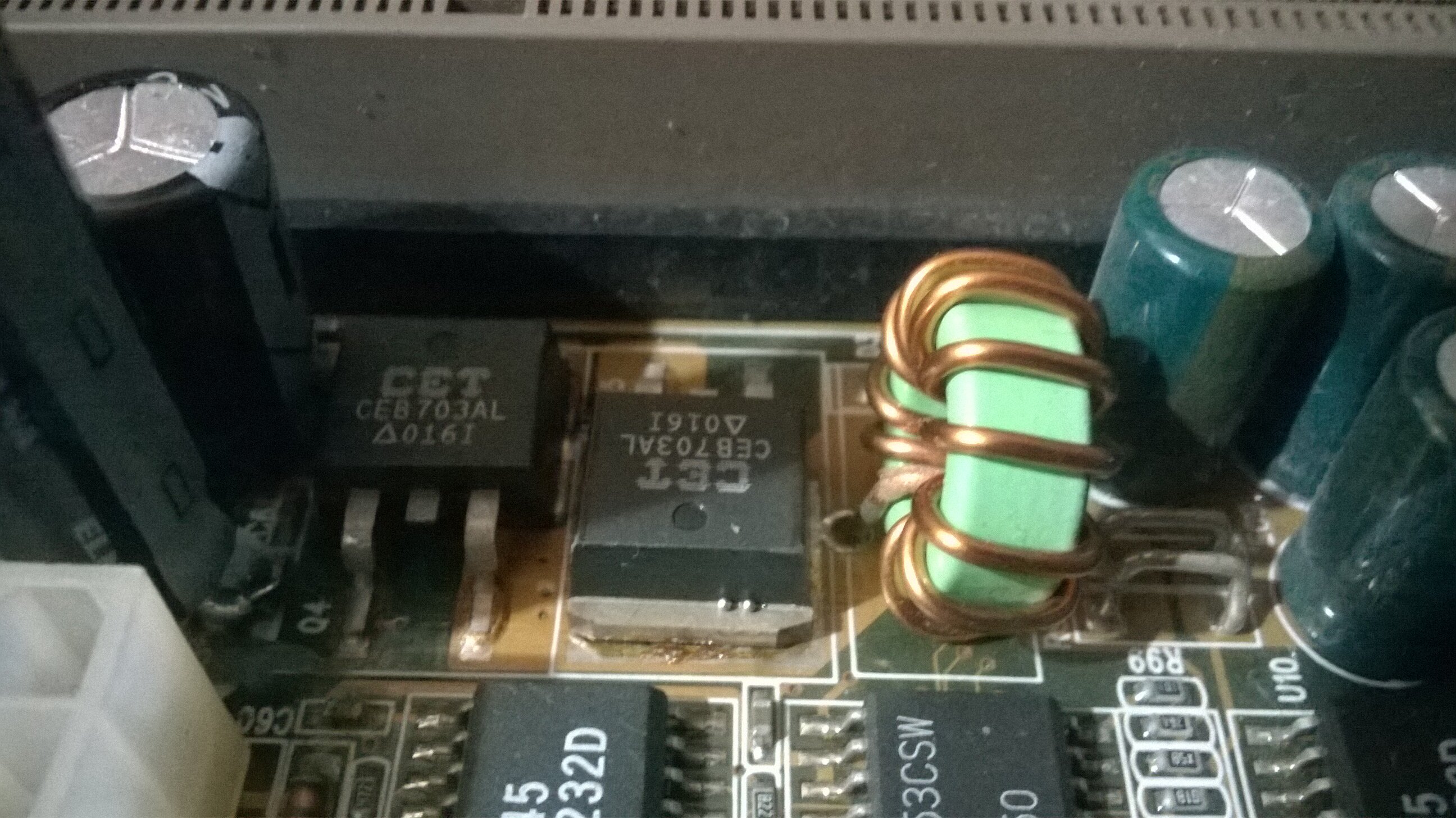

Q3 CEB6030L PIN1 +4.52V | PIN2 +5.01V | PIN3 +2.06V
Q5 CEB703AL PIN1 +0.66V | PIN2 +2.06V | PIN3 +0.06V
Q6 AMS1085CM PIN1 +0.10V | PIN2 +0.30V | PIN3 +4.97V
Dai valori rilevati sembra che il problema sia nel Q6, a parte il PIN3 le tensioni sono molto basse o quasi a 0V.
Testando on-board i mosfet (o quello che sono) non risultano in corto, quindi potrebbe essere un problema dovuto ad altro, per esempio qualche condensatore elettrolitico, è comunque strano il problema dei FAN, quello potrebbe essere dovuto ad una traccia interrotta nel retro, ma vedendole sembrano OK, non saprei se magari ci sia un guasto a quel circuito, e la MB protegge la CPU impedendone l'avvio.
In seguito controllerei se arriva corrente al chip BIOS e alla RAM, purtroppo non avendo indicazioni di codici dalla scheda POST, non si può fare altro che tentativi, e provare a controllare la zona attorno in cerca di qualcosa che sia KO.
Sarebbe utile avendo un AMS1085CM di ricambio, sostituirlo e vedere se torna qualche tensione, se non erro il pin1 (dovrebbe essere la massa???), il pin2 il Vout?, e il pin3 il Vin.

PC_live

:leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />Con le MB arrivate ieri (lotto di sei), ho potuto verificare le condizioni e le CPU presenti in due, le socket 478 e 462 non hanno CPU.

Ho riscontrato che sono tutte in buone condizioni, il retro da un'occhiata veloce sembra perfetto, forse qualche rigatura leggera in alcuni punti di qualche MB.

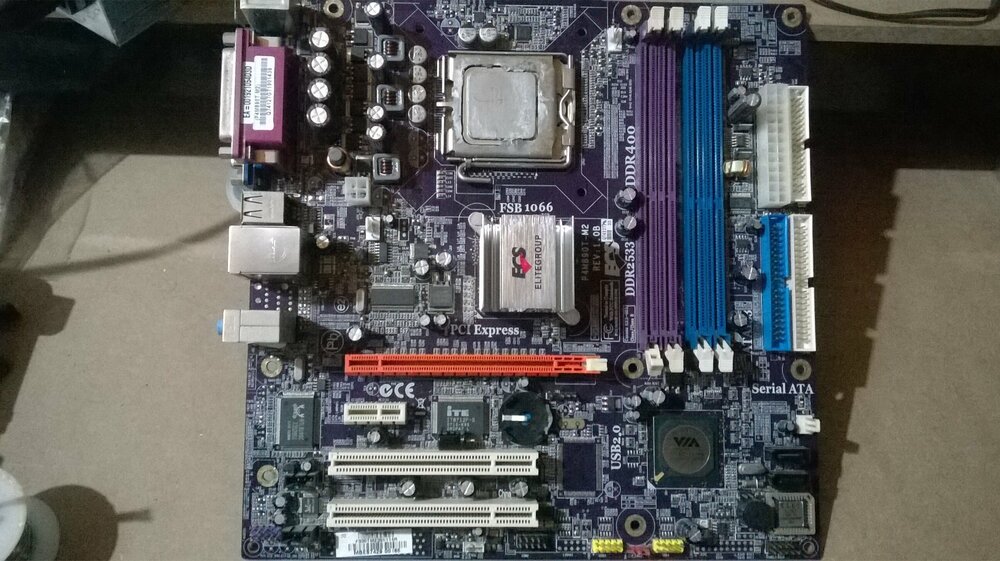

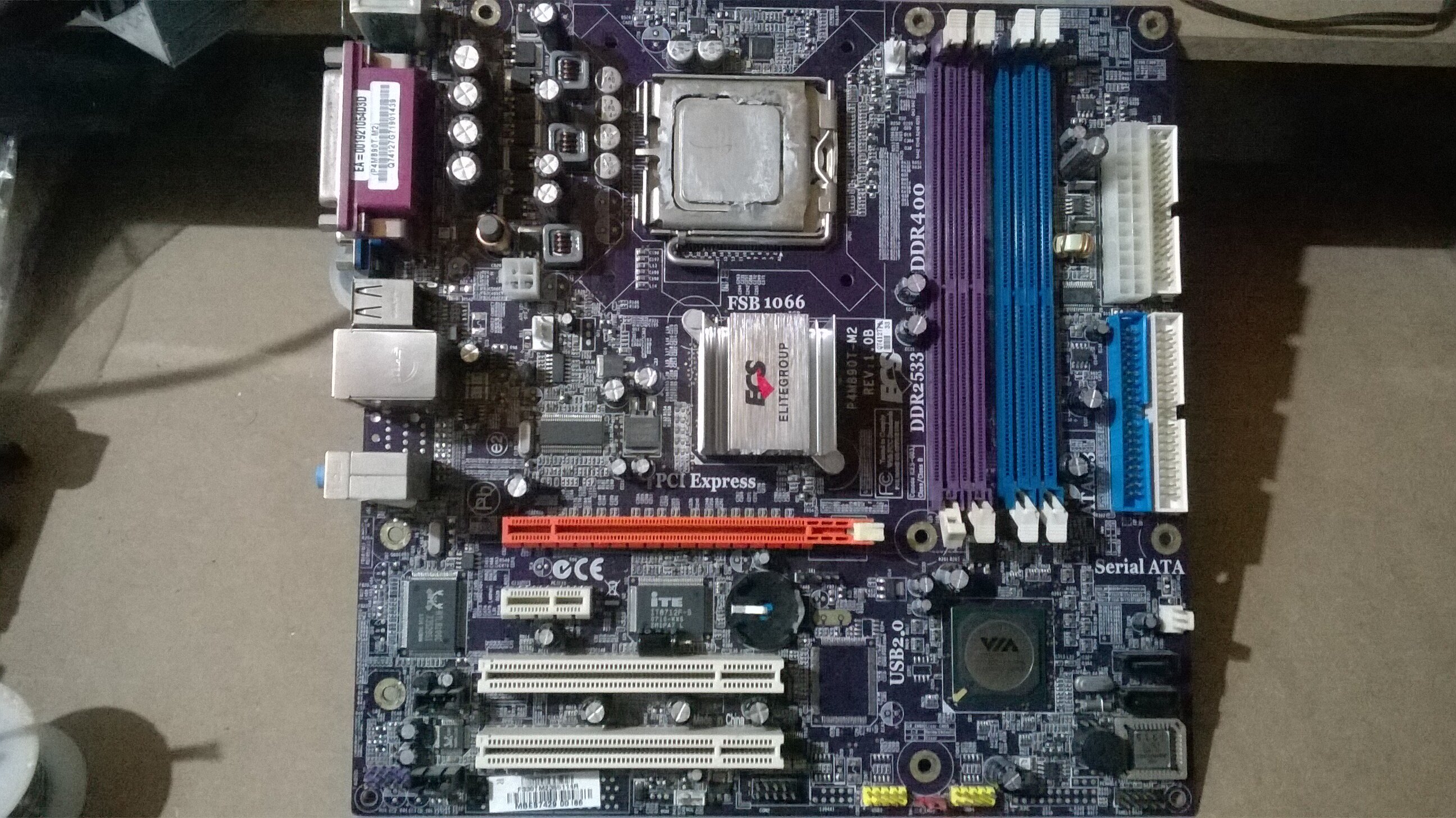

La scheda ECS P4M890T-M2 REV:1.0B è molto simile a quella in firma, differisce solo nel SB che qui è un VIA VT8237R Plus, se ricordo bene è una versione migliorata, ha su una CPU 775 Intel Core Duo E6320 (non ricordo se ci sia o meno la E), per provarla dovrei montare delle RAM DDR2 533, il video è integrato S3 Unichrome, prima devo sostituire un condensatore elettrolitico vicino al NB, con uno identico da 1000uF 6.3V.

La scheda che non aveva foto di dettaglio, era la Procomp BVC3A VER1.0B, SKT370 con CPU Intel Pentium III 800 SL4CD e dissi+fan, anche qui chipset VIA, BIOS AWARD, sembra tutto ok, bisogna aggiungere una RAM più una VGA e provare a farla partire, prima però controllerò se per caso ci sia qualche valore anomalo nelle linee, non vorrei andasse fritta come la Slot1.

La socket 462 è ASRock K7VT4A PRO REV.1.02 con BIOS AMI, qui c'è da sostituire i condensatori elettrolitici da 3300uF 6.3V, essendo quattro in totale li cambio tutti, anche se quelli sicuramente da sostituire sono due o tre. Questa mi piacerebbe averla a posto, anche se ho già altre 462 vorrei fare qualcosa di diverso da quelli che ho, quindi pensavo ad un Sempron o un Duron al posto degli Athlon e Athlon XP, volendo ci sarebbe anche il Geode ma andrebbe meglio secondo me su una scheda con video integrato.

Le tre SKT478 sono ASUS P4S800-MX REV.2.00 chipset SiS, una HP 845GE NSI NR138 VER:A06 con BIOS AMI e chipset Intel, e una Intel 865 PERL chipset Intel, quest'ultima ha i condensatori lato CPU da 820uF 6.3V rigonfi, e un paio di levette per il blocco della RAM mancanti. Nell'ASUS e nell'HP mancano i cestelli per l'aggancio del dissi+fan della CPU, forse ne ho uno da poter usare ma non ricordo se era a posto o aveva gli agganci rotti?/emoticons/confused.png.1268e67724eeff1d2e5126476e482704.png" title="" width="16" />

Nel frattempo sto ultimando la riparazione della 6ABX2V, credo di aver trovato cosa possa essere rotto, e devo vedere in questi giorni di rimuovere e sostituire i componenti guasti, spero che oltre quello non vengano fuori altro e che a fine lavoro si avvii, e venga fuori un bel PII o PIII.

PC_live

Alla fine c'è l'ho fatta anche se per il momento sono a metà strada.
Scrivo della ASRock K7VT4A PRO, all'inizio mi ha fatto pensare che avesse un guasto da qualche parte, ma guardandola bene è quasi come nuova, controllo alcuni mosfet (quasi tutti) per vedere se c'è corrente, vedo che la tensione è presente e non ha valori strani.

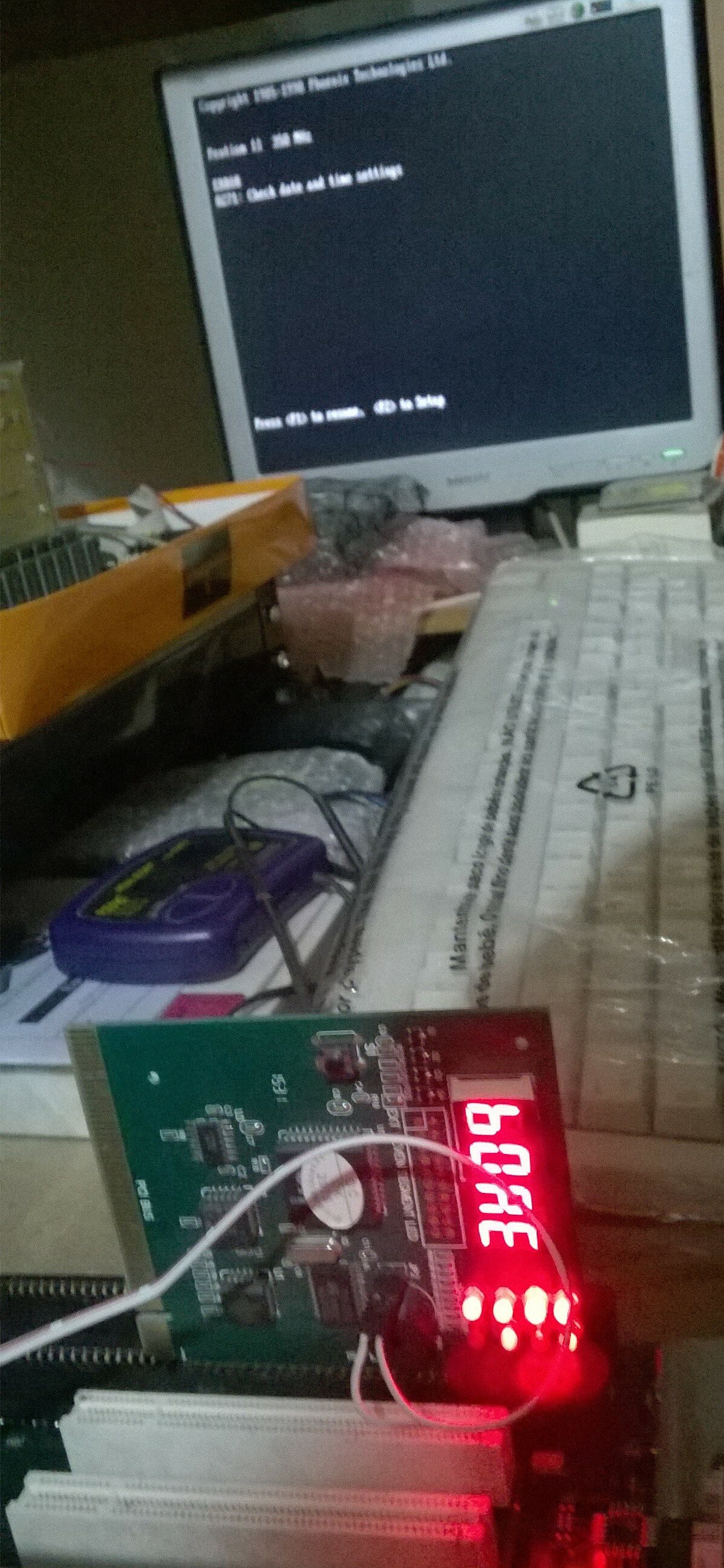

Malgrado tutto continuo a vedere -- -- nel display della POST CARD, e a parte la ventola della CPU che gira lo schermo ovviamente è sempre nero!

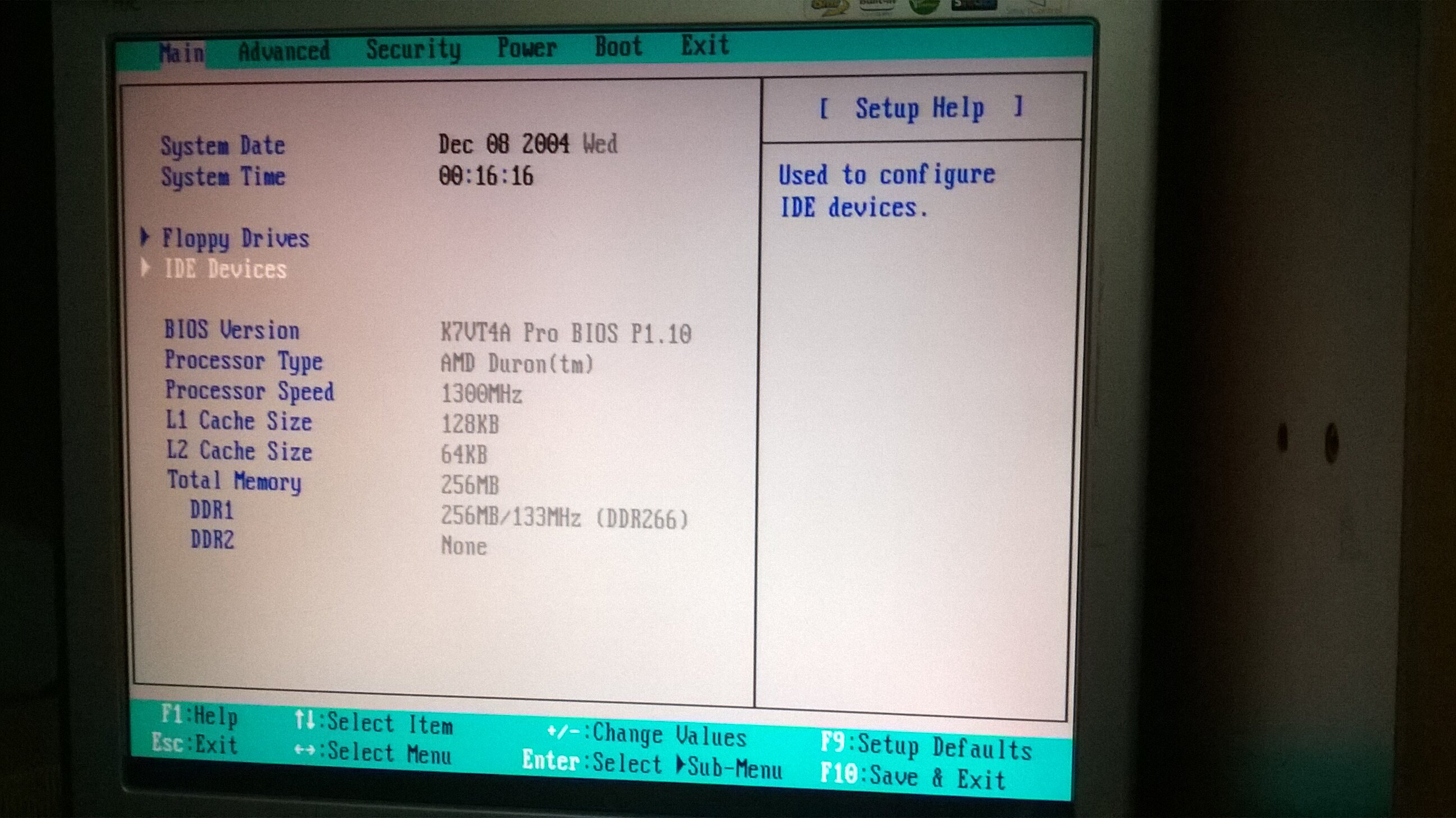

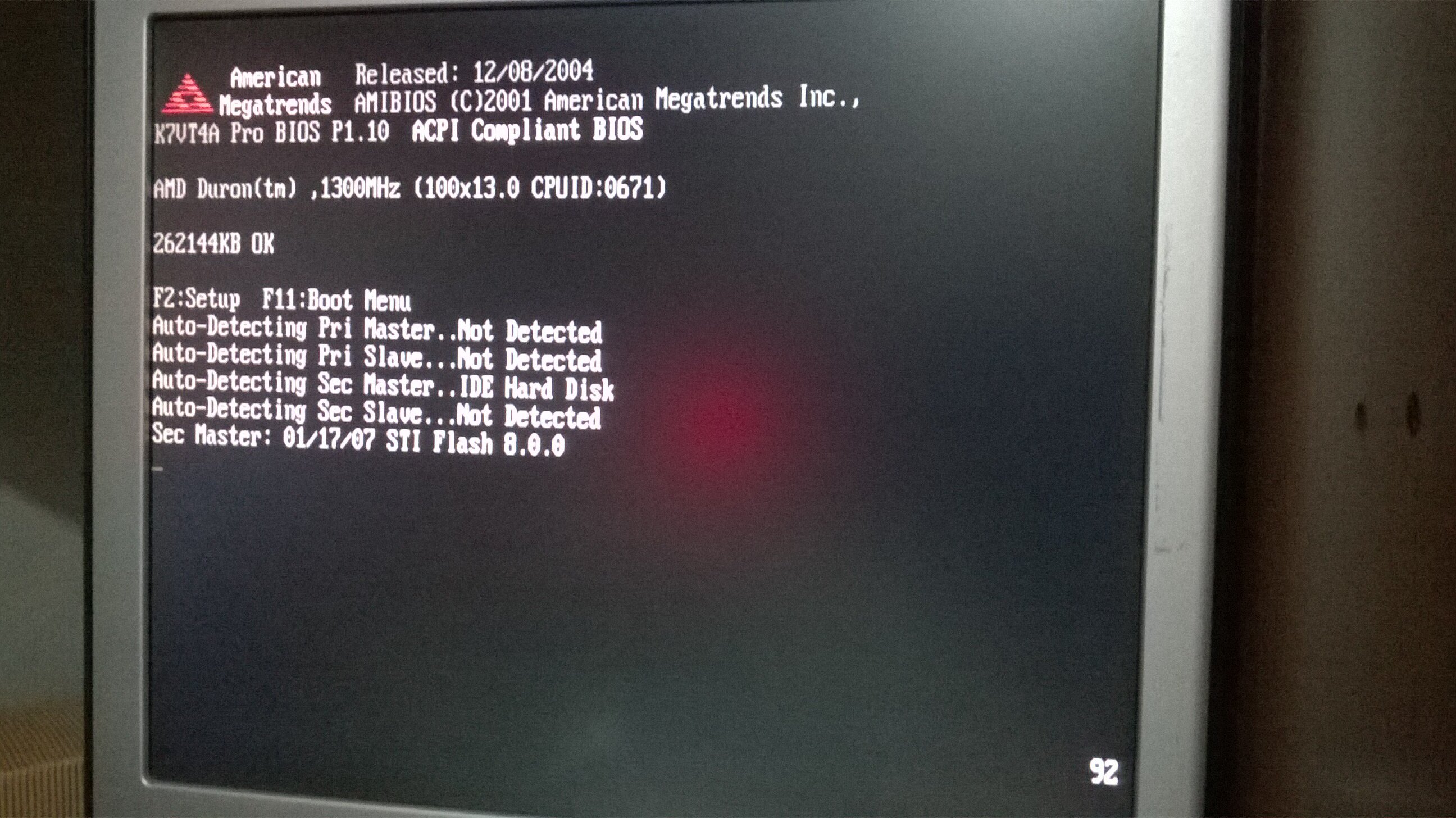

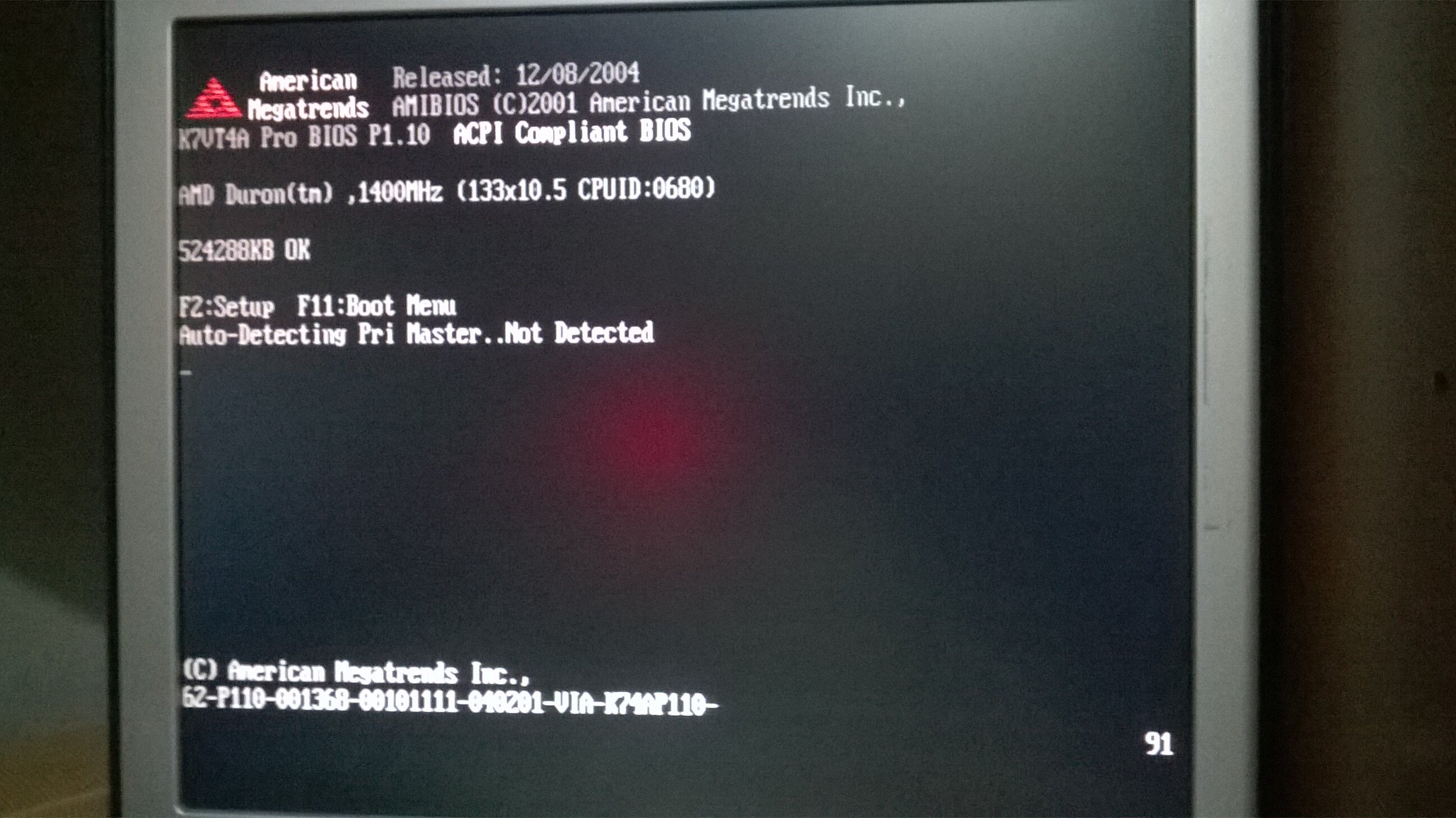

Inizialmente provo un Sempron 2600+ e un banco Ram ddr333 da 256MB, uso una VGA AGP GF4 MX440 con 128MB DDR, con questa configurazione non riesco a far partire il PC.
Passo ad un Duron 1400 lasciando il resto uguale, ed anche così non va!!!

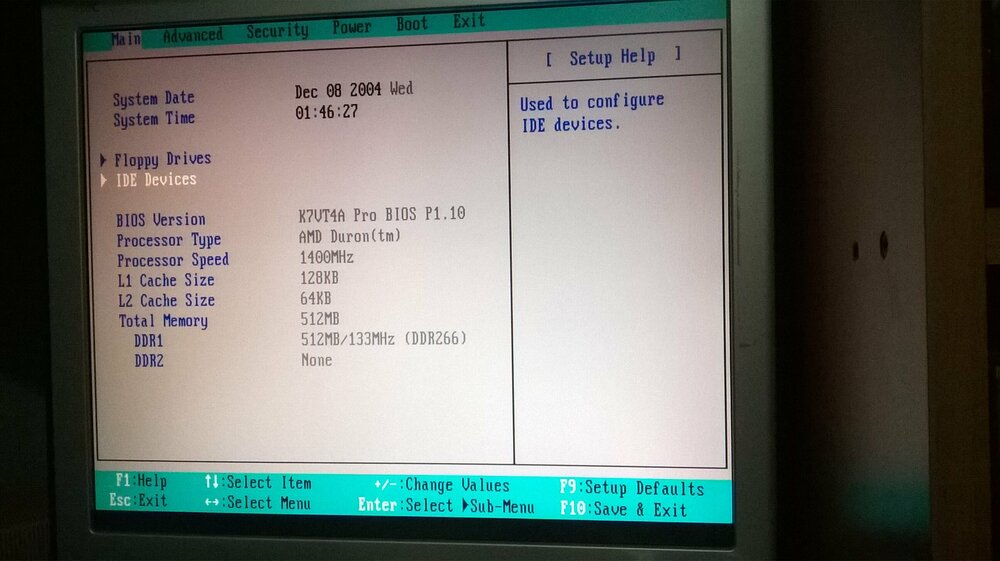

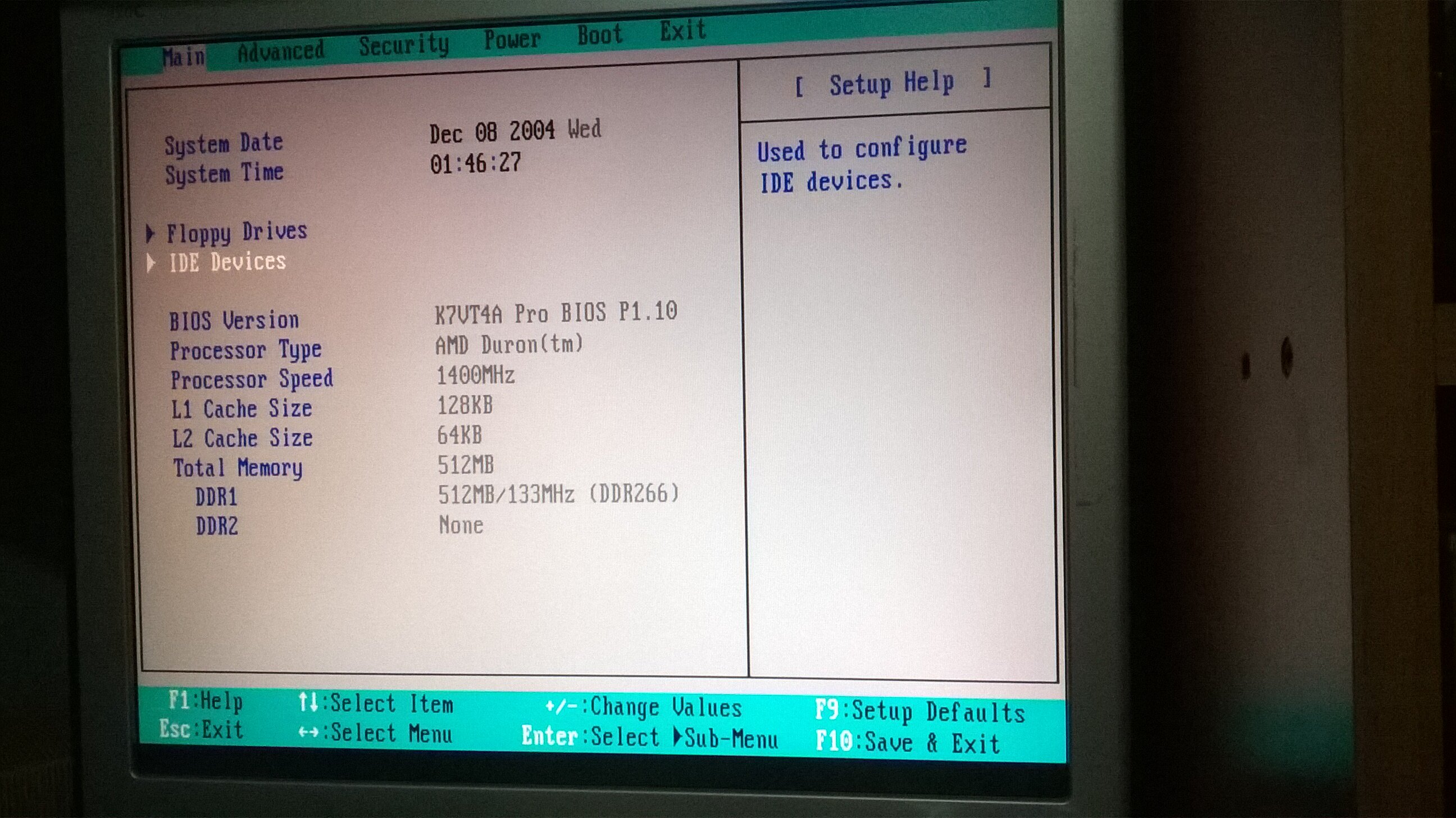

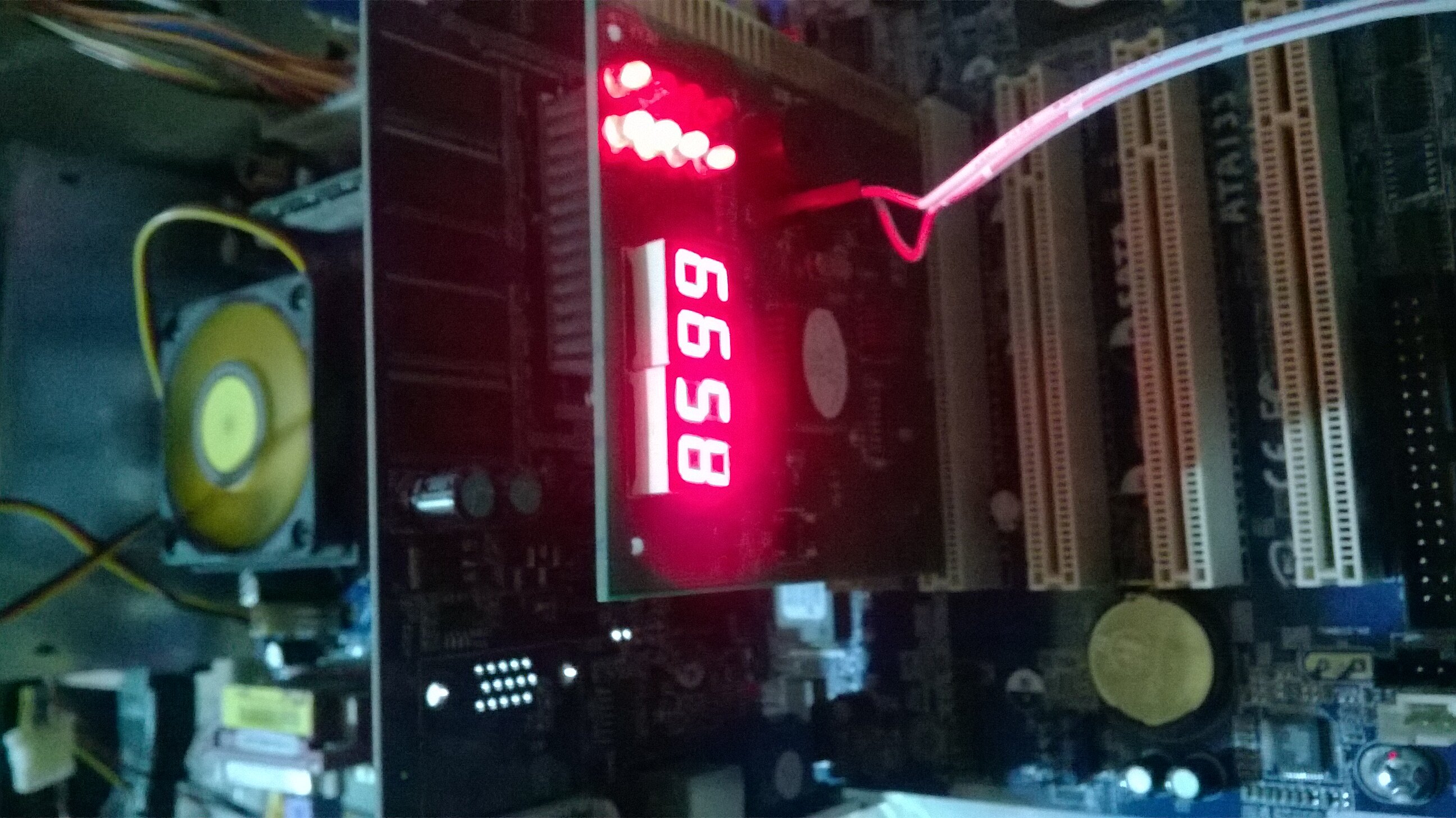

Decido di mettere qualcosa di più lento, tra i vari Duron che ho scelgo un 1300, che ha FSB200, e a questo punto si vedono apparire nel display vari codici, ma il display è nero??? Scopro che si è staccato il cavo di alimentazione, ricollegato ho a video la conferma che funziona!!!!!!
Dimenticavo che prima per farlo partire provo un paio di VGA PCI, tra cui una RAGE XL da 8MB, ovviamente funzionano entrambe.
Così provo ad aggiungere un secondo modulo per raddoppiare la RAM, è simile ma non identico, purtroppo si ritorna al punto di partenza con display fermo su -- -- e schermo nero.
Penso quindi si tratti di un problema di RAM, così trovo un modulo da 512MB che va bene, e successivamente cambio CPU, un'altro Duron però FSB 266 (1400MHz), purtroppo non ho Duron più veloci da 1600 o 1800, l'alternativa è il Sempron con FSB 333, di questi ne ho una dozzina ma il più veloce è un 2600+, per provarli dovrò prima trovare una RAM DDR 333 o 400 che funzioni.
Ovviamente potrei mettere un Athlon XP, ma questa MB sembra perfetta per i Sempron, che sono abbastanza simili come quantitativo di cache (256KB fino al 2800, 512KB per il 3000).

PC_live

PC@live ha scritto:

Giusto per auto-farsi -del-male, ho trovato un lotto di sei MB a prezzo decente, e l'ho ordinato.

Penso ci possa essere una MB funzionante, mentre le altre necessitano di cambio condensatori, poi spero solo quello, e spero che non ci siano danni nelle piste del retro.

In un paio ci sono le cpu, ma non so quali siano, una è una LGA775 su una ECS (quasi uguale a quella in firma), l'altra penso sia una SKT 370 ma essendo coperta dal dissi potrebbe anche essere una 462/A o altro? Dalle immagini sembra chipset VIA, o qualcosa di simile, magari se avete idea di cosa sia quella MB, i vostri suggerimenti sono molto graditi.

C'è anche una SKT478 verde con scritto NSI, penso possa essere una Siemens? Anche qui se sapete cos'é, grazie mille per i suggerimenti.

Metto le immagini del lotto, composto appunto da 6 MB, tre sono SKT478, una 462, una 775, e una 370?.

Le tre 478 sono Intel 865 Perl, Asus P4S800-MX, e l'NSI.

La 462/A è ASRock K7VT4A PRO, credo sia uno degli ultimi modelli per questo SKT, anche se ha il supporto per DDR400 per solo 1GB, ma non ricordo se supporti le CPU FSB 400.

Riguardo l'ECS ne ho già una simile, questa differisce dal chip del SB (diverso), a questo proposito con quella in firma ebbi un problema, poi fortunatamente risolto con l'aggiornamento del BIOS, pensando di aggiungere il supporto ad altre CPU Core Duo 2, feci l'aggiornamento senza salvare il BIOS presente, un bel pasticcio risolto dopo parecchio tempo con una copia del BIOS fornitami da ...Mercury (tanks!)

Attualmente ho testato metà delle sei schede, cioè tre, la prima che è andata tutto sommato bene è la SKT462 ASRock, proverò nei prossimi giorni altre CPU, per vedere se riesco a salire di frequenza, attualmente il massimo è un Duron 1400 266, non ho Duron più veloci ma proverò dei Sempron, se non vanno proverò con gli Athlon XP, ma avendo in collezione PC solo con Athlon e Athlon XP, volevo farne uno con Sempron che poi è abbastanza simile agli Athlon XP.

La seconda scheda provata è la Procomp SKT370 con PIII 800133, purtroppo è stato inutile tentare di avviarla, unendo i pin del PWR-ON non fa niente, non si avvia e non parte nulla, questo non è molto incoraggiante, ma è possibile che ci sia un guasto e che il POWER-OK non permetta l'avvio, il caso peggiore sarebbe il guasto del SB, qui ci sarebbe poco da fare.

La terza scheda riparata è l'ECS P4M890T-M2 con Core Duo 6320, ho cambiato il condensatore OST gonfio con uno uguale di recupero della Rubycon, questo faceva pensare che la scheda potesse essere funzionante, dato che il condensatore rimosso aveva un ESR eccessivo 27.6OHm e quindi era guasto.

Purtroppo anche questa MB nel tentativo di avvio non va, ma a differenza dell'altra si accende per poi spegnersi il LED del +12V della POST-CARD, il resto penso non abbia il tempo di accendersi perché il POWERGOOD penso faccia spegnere l'Alimentatore, a proposito di questo proviene da un PC HP, non credo abbia differenze con i PIN rispetto ad altri alimentatori, ma controllerò in caso ce ne fossero. Per il resto penso ci possa essere un corto in un mosfet zona CPU, farò qualche verifica, il problema se fosse da cambiare è farsi spazio (bisognerebbe togliere alcuni condensatori).

PC_live

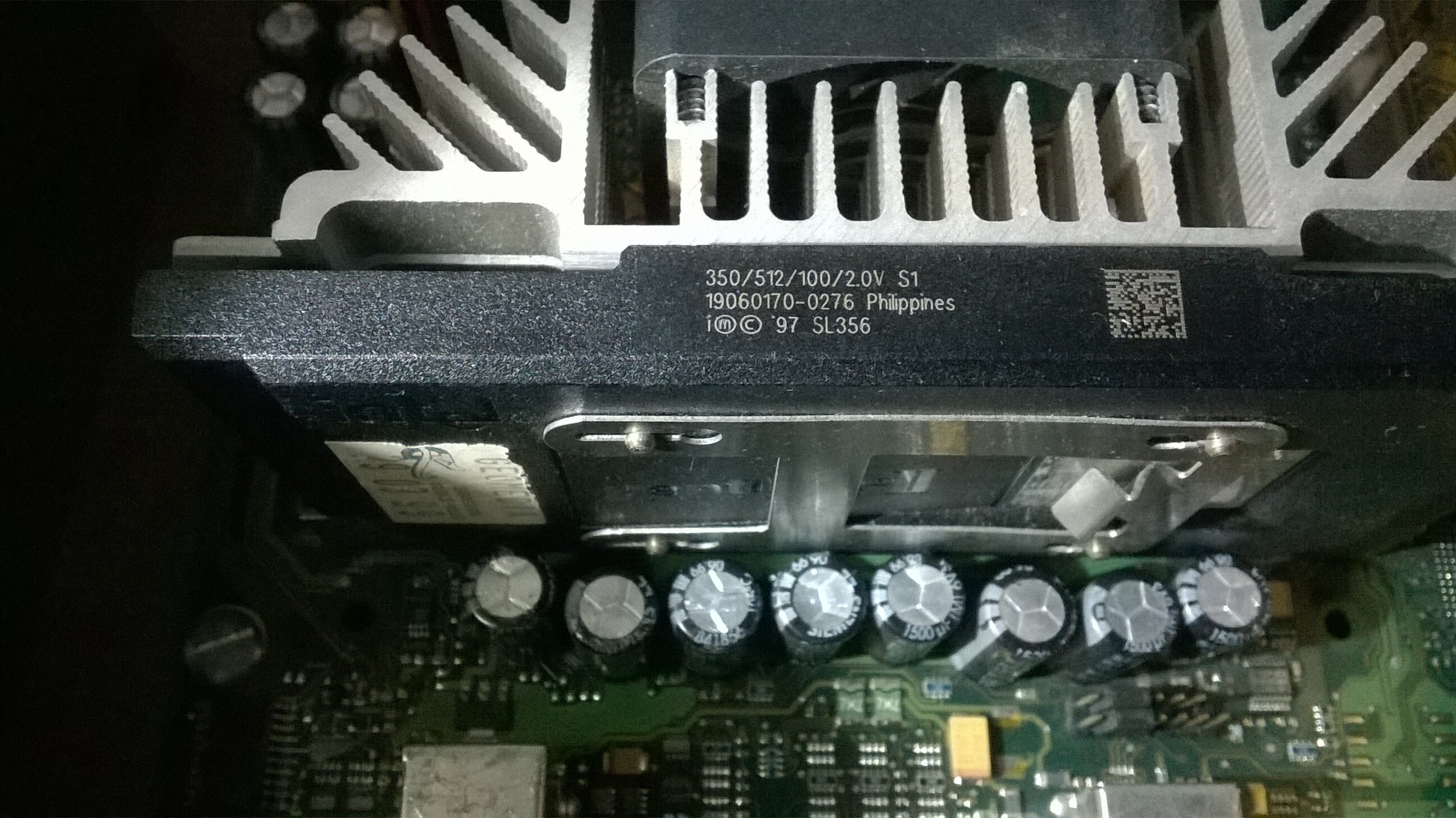

:leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />Ho varie BX che stanno in attesa di riparazione, ne tiro fuori una presa circa 10 anni fa o poco meno, è una ATX Siemens D1107, chipset BX (senza alcun dissi), ha un paio di condensatori da cambiare e altri un po ammaccati sopra, così rovisto tra i condensatori di recupero e trovo due SANYO da 3300uF 6.3V, visivamente sono uguali e li saldo al posto di quelli rimossi.
Preparo la scheda per l'avvio, senza collegare tastiera e VGA, avvio e sulla scheda POST viene visualizzato un solo codice EF --, a questo punto vado a controllare le tensioni dei mosfet, e sul 1085 faccio involontariamente contatto tra PIN2 e PIN3!!!:tickedoff:/emoticons/tickedoff.gif.0ec5557f6d3b1106178c621efe1cd3e6.gif" title=":tickedoff:" width="32" /> Si spegne l'alimentatore!!! Normalmente seguirebbero alcune parole non tanto carine sui cani e i maiali
Vabbè ormai è andata così. Provo a riavviare e parte, poi iniziano i codici della POST CARD a scorrere fino ad alcuni beep, devo aver involontariamente fatto una defibrillazione (caricaaa liberaaa), la scheda è tornata in vita.

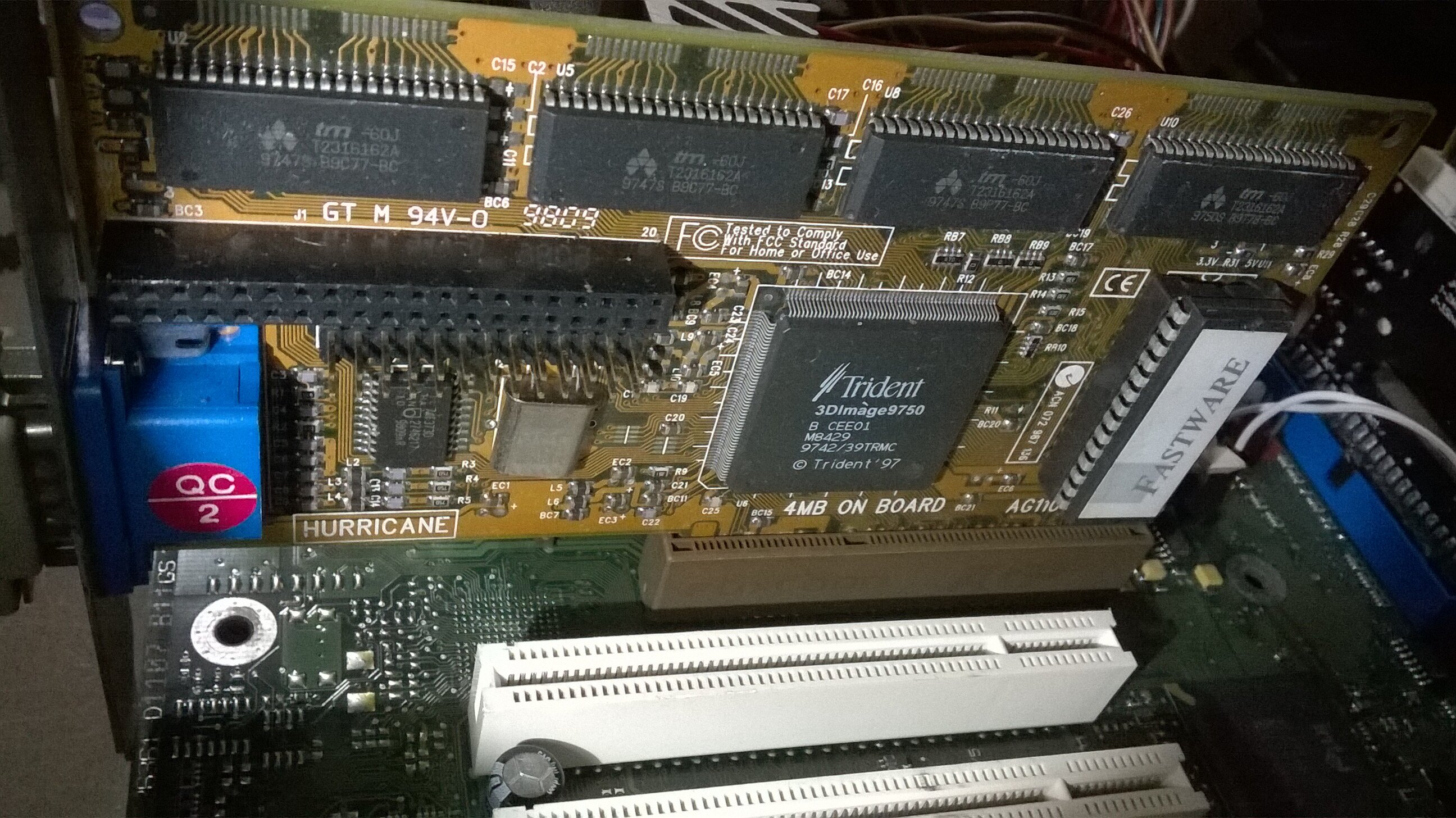

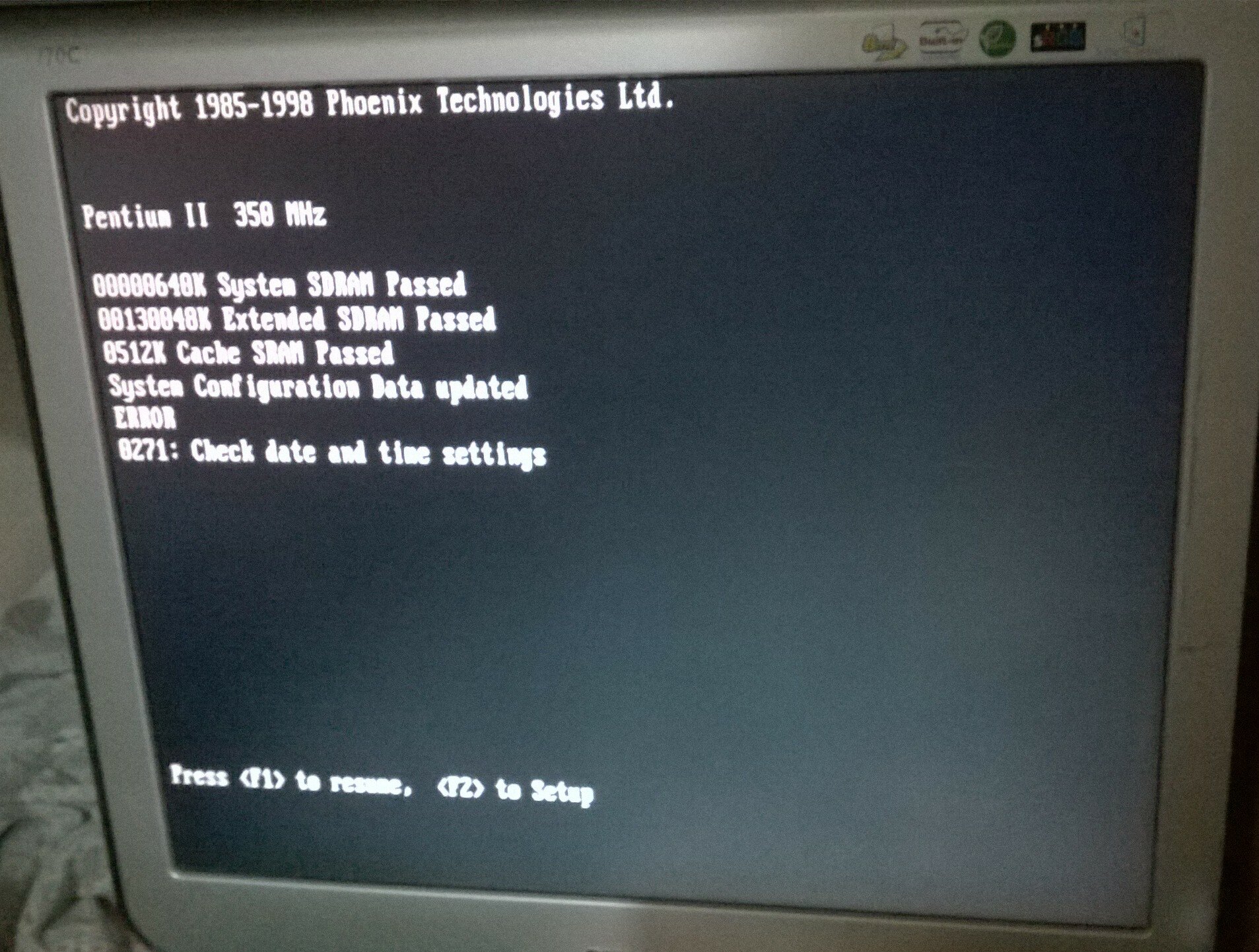

Collegati tastiera e vga, una AGP fastware Hurricane con chip Trident 3D9750 e 4MB di RAM, a video ho le varie schermate del BIOS e un paio di errori corregibili dal BIOS, corretti gli errori collego a PC spento un adattatore con CF da 256MB e DOS (che uso su PC più datati).
Tutto ok fatti un paio di bench e dei test, adesso ho l'esigenza di aggiungere qualche scheda, perché la MB non ha audio e LAN integrati, per la LAN uso una PCI con chip realtek, per l'audio non ho deciso cosa usare, volendo potrei mettere anche una ISA, ma me ne sono rimaste poche, visto che ho resuscitato un po di vecchi PC.

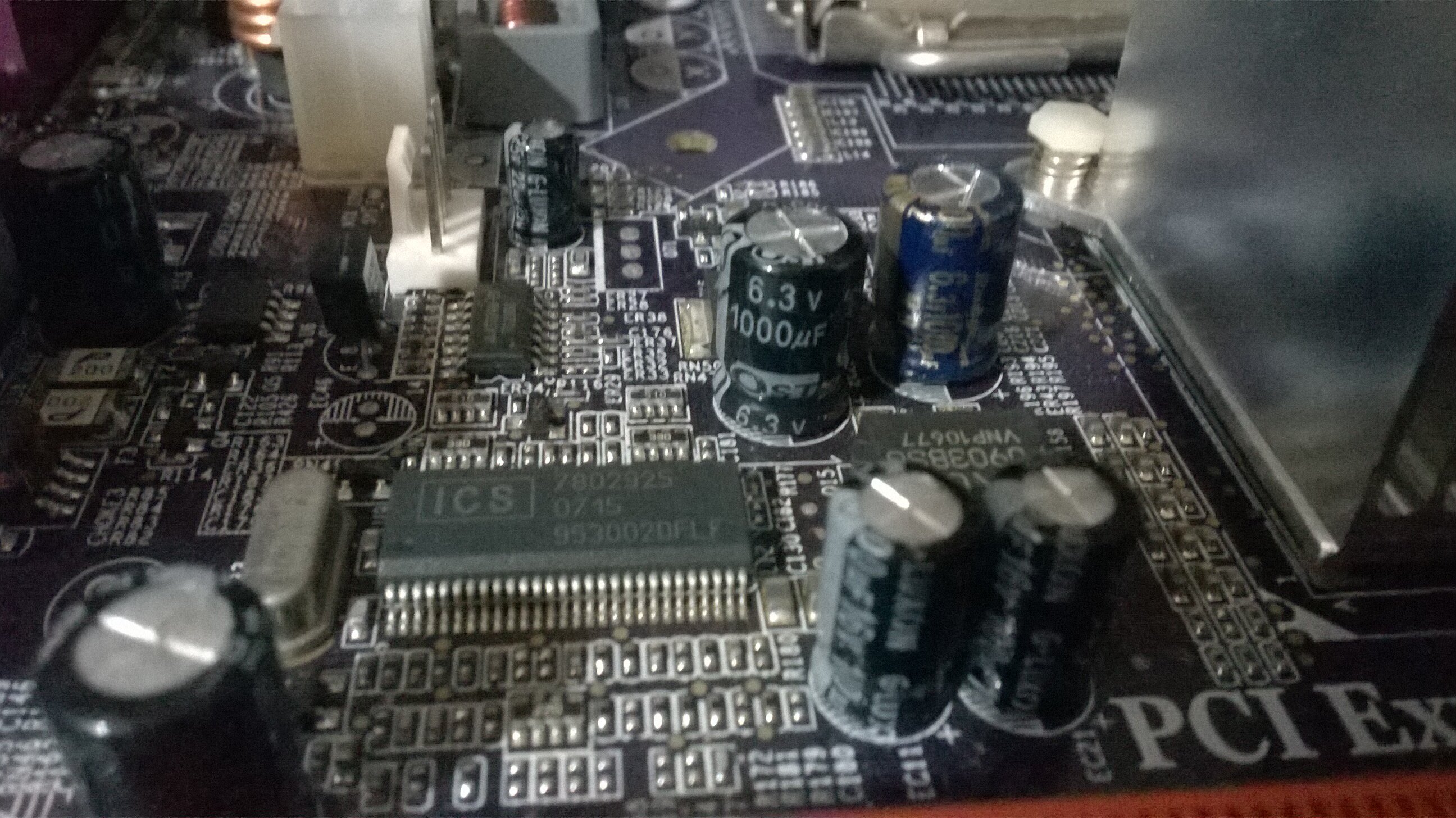

Successivamente mi sono accorto che i condensatori originali erano da 1500uF e quindi ho messo erroneamente due condensatori più capaci (oltre il doppio), spero di non doverli togliere e che possano andare bene lo stesso./emoticons/confused.png.1268e67724eeff1d2e5126476e482704.png" title="" width="16" />
