L’Asustor LOCKERSTOR 4 Gen2+ AS6704T v2 si mostra nel suo consueto design e forma. Uno chassis di forma quasi cubica realizzato interamente in alluminio (per ottimizzare la dissipazione) e con l’inconfondibile frontale in plastica dotato dell’altrettanto immancabile display utente dal quale potremo monitorare eventuali messaggi di stato/avviso o poter agire sulle diverse impostazioni del NAS grazie anche ai quatto pulsanti a lato. L’aspetto estetico risulta una via di mezzo tra l’elegante e il funzionale offrendo si una cover in plastica con display, tasti e altri dettagli lucidi ma anche alla praticità di poter agire subito sulle proprie unità di archiviazione a portata di click. Dunque un NAS che può essere collocato nel proprio salotto ma al tempo stesso forse spicca maggiormente in un ufficio o comunque in contesti aziendali. Qualunque sia la collocazione dell’Asustor LOCKERSTOR 4 Gen2+ AS6704T v2 la parte operativa e funzionale non lascia assolutamente a desiderare.

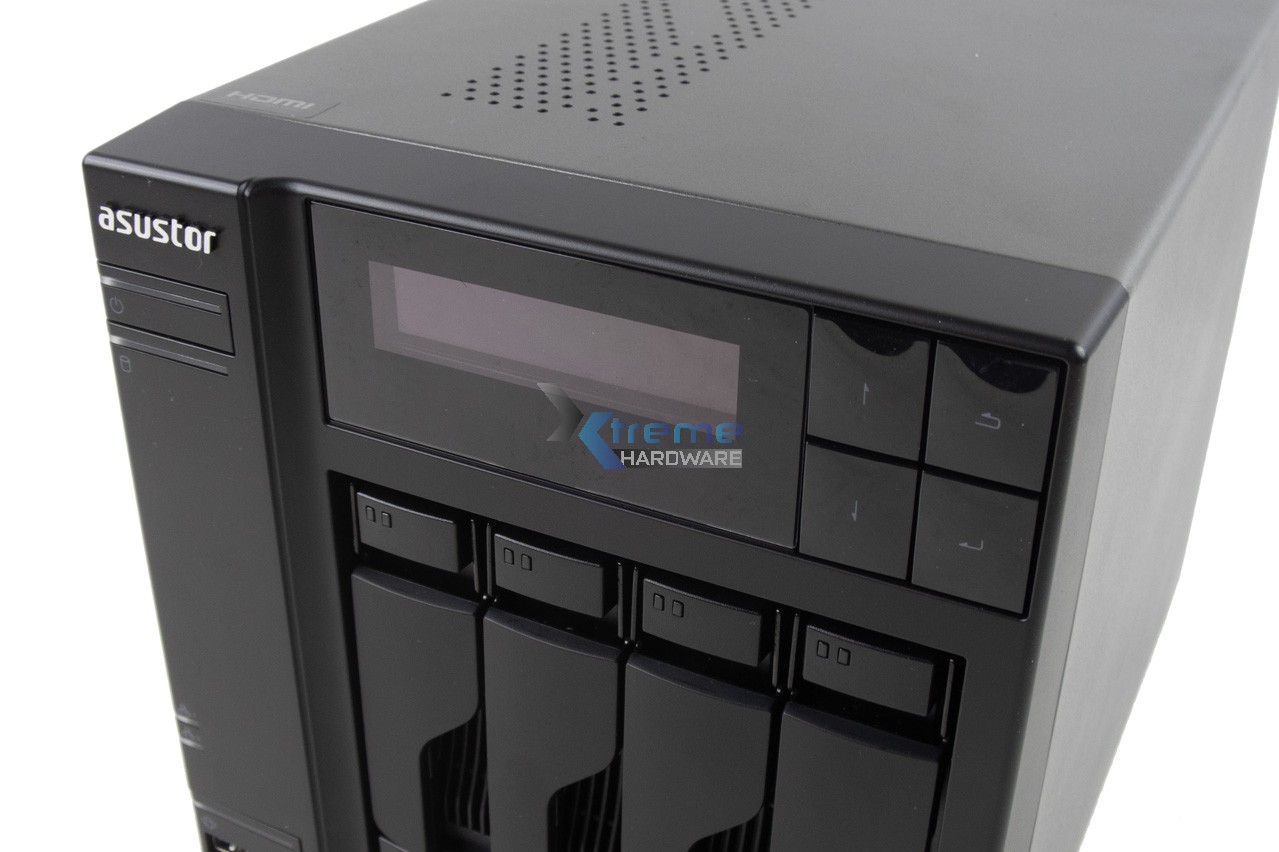

Dettaglio frontale con tasto di accensione e logo brand a sinistra per poi spostarsi verso il display operativo e relativi tasti di gestione.

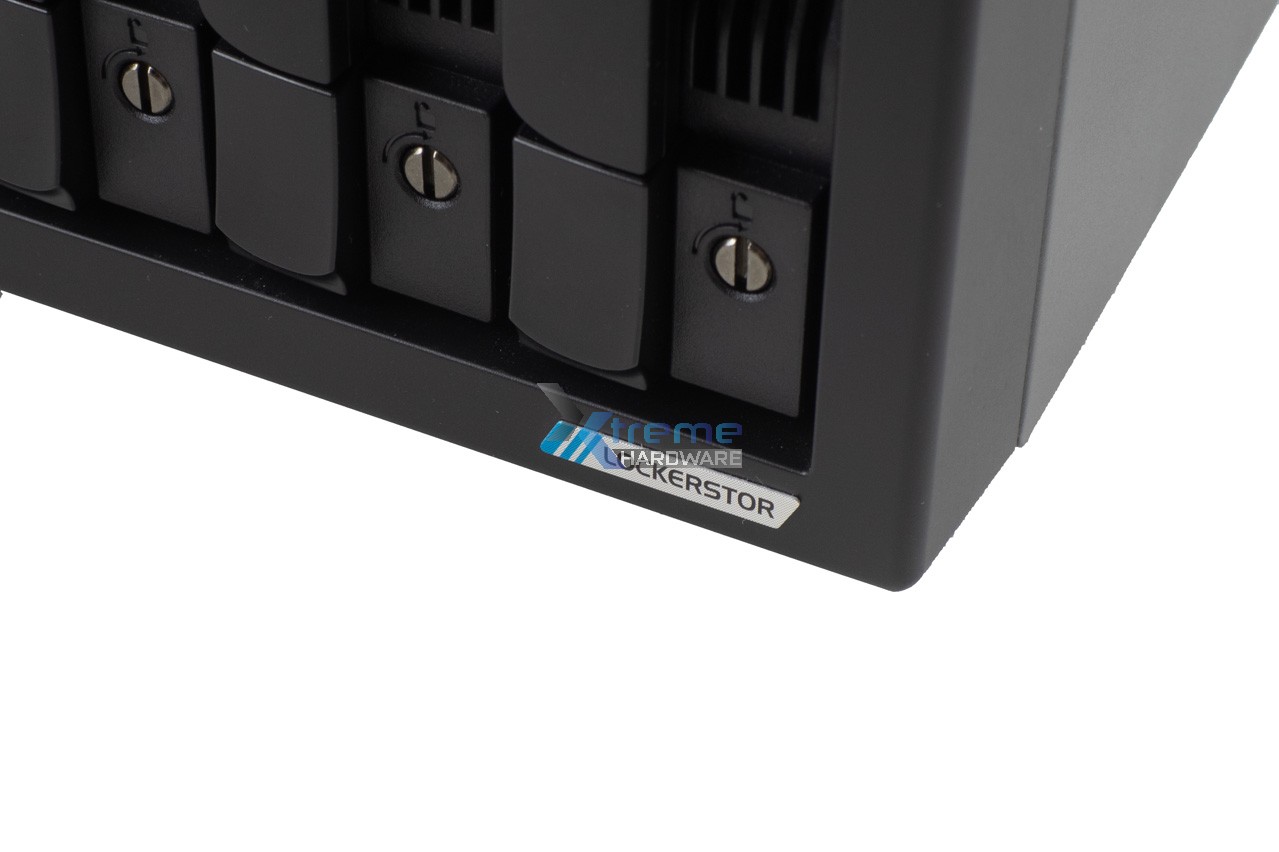

Immancabile adesivo logo della serie LOCKERSTOR di Asustor

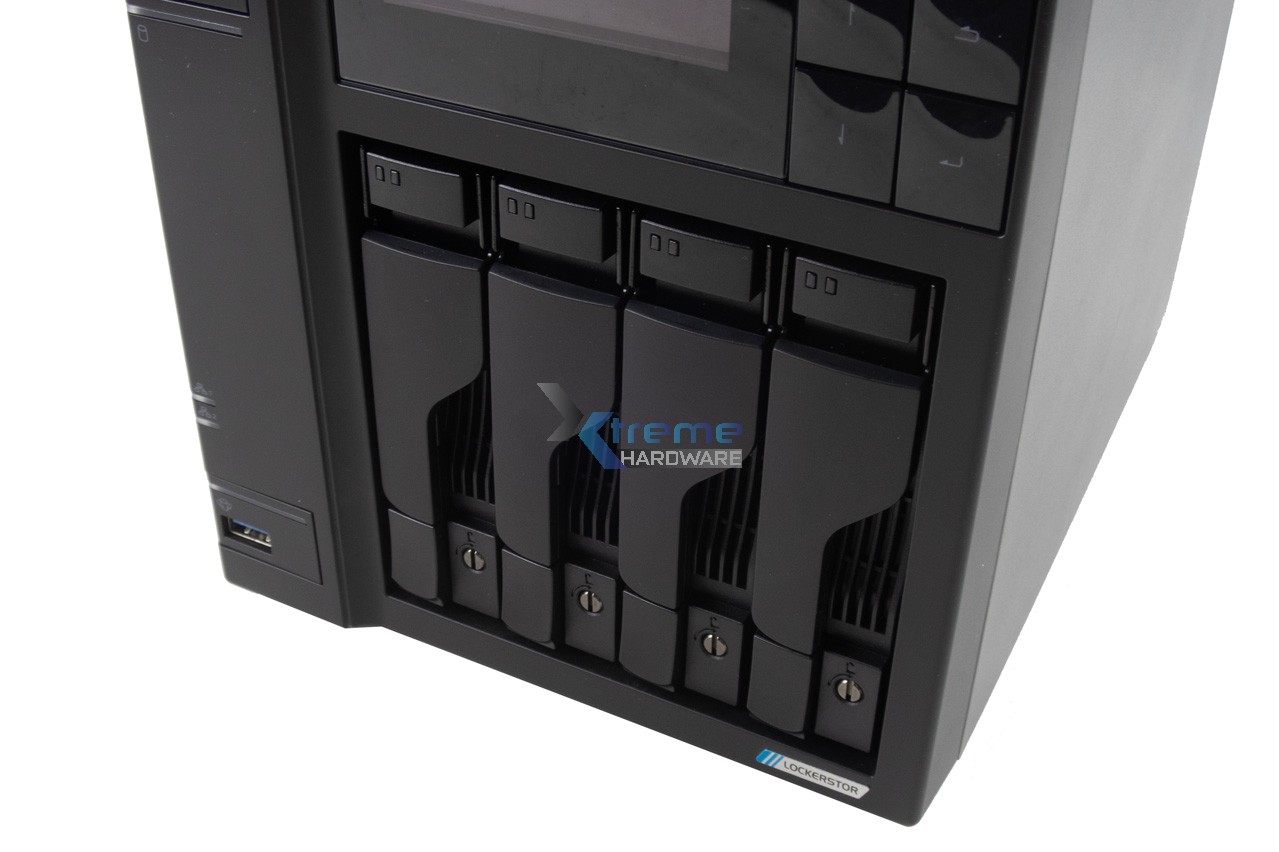

Collocazione verticale per le quattro slitte tool-less in grado di ospitare drive meccanici e non. Non mancano i LED di stato in alto e la vite di blocco slitte nella parte inferiore.

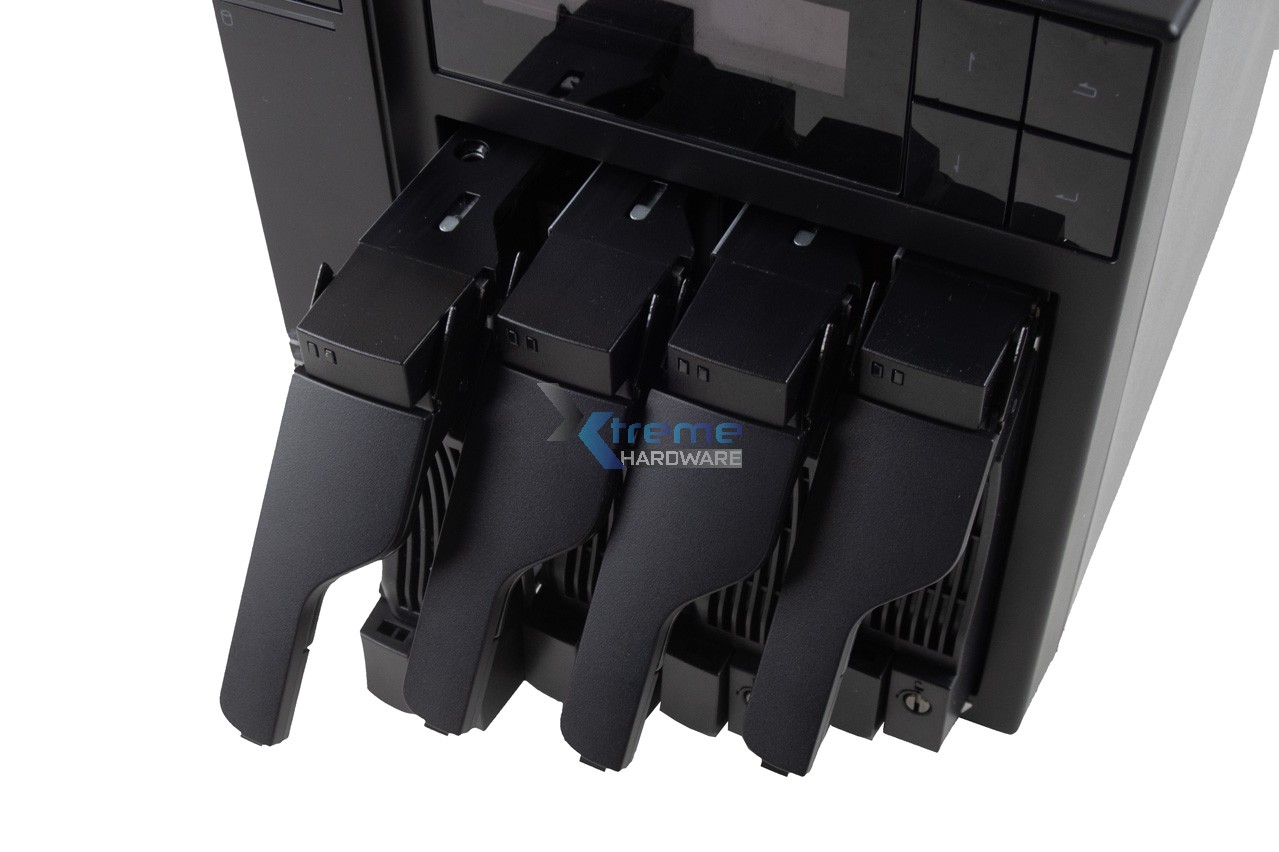

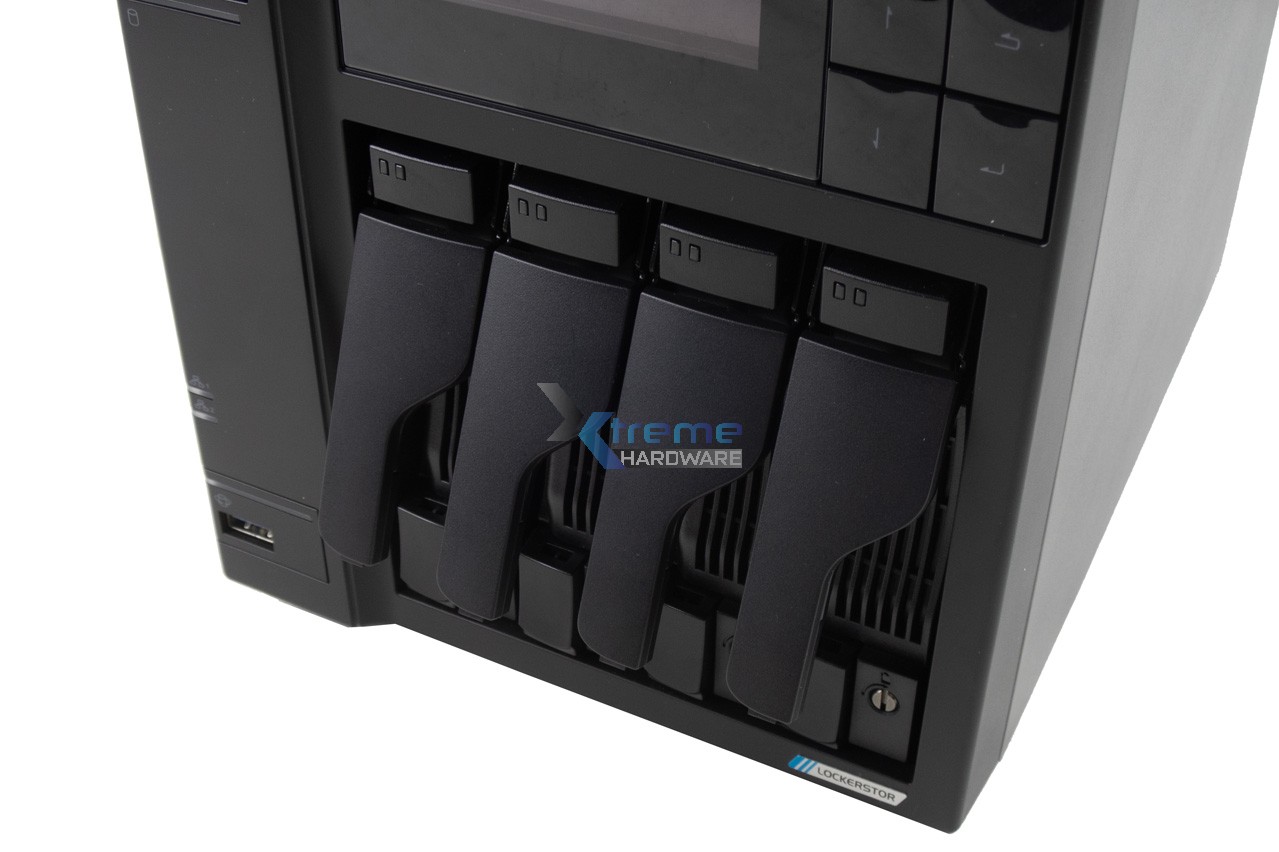

Cliccando il pulsante inferiore ad ogni slitta attiveremo il meccanismo a molla per la singola slitta in modo da poter estrarre quella di nostro interesse per un eventuale manutenzione o upgrade dell’unità.
Quattro slitte che come in ogni altro NAS del brand offrono accesso e gestione immediata e facile.

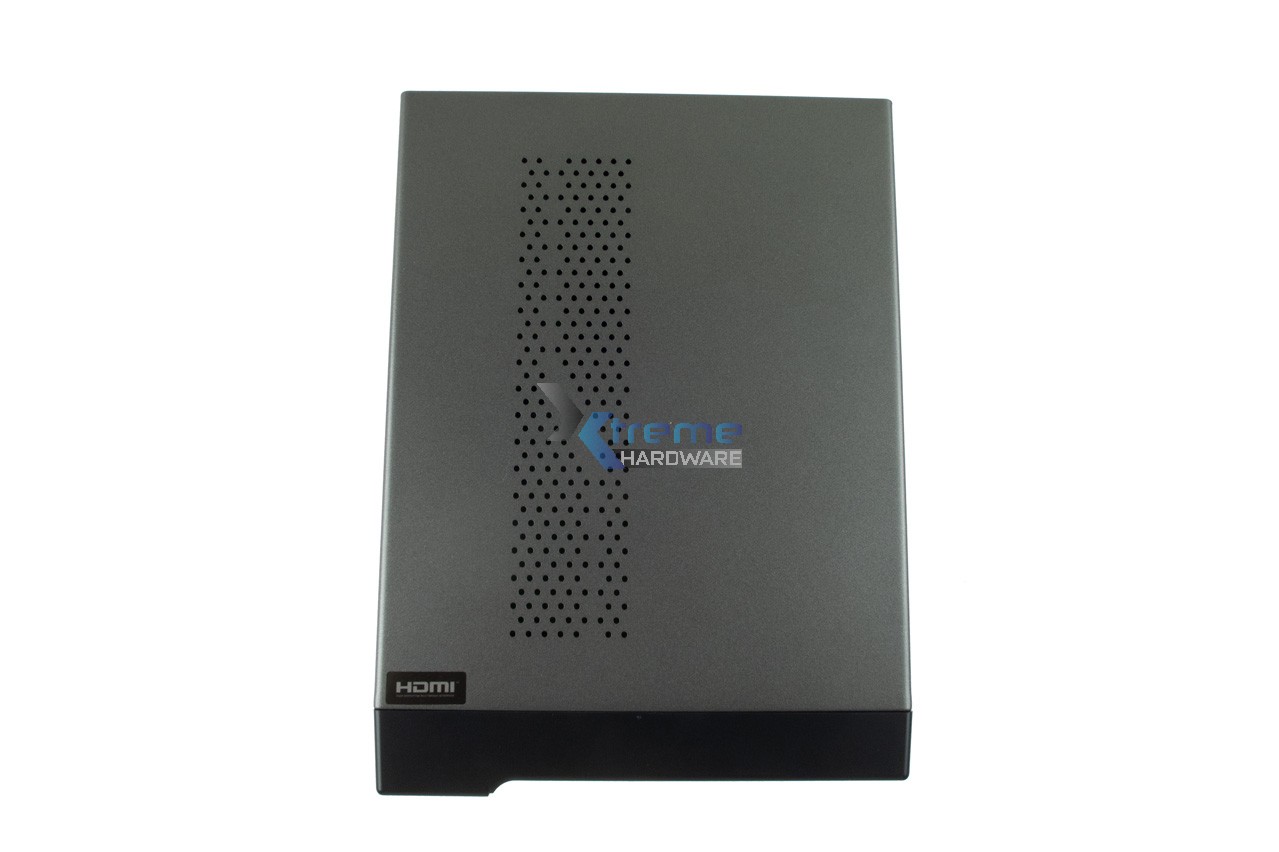

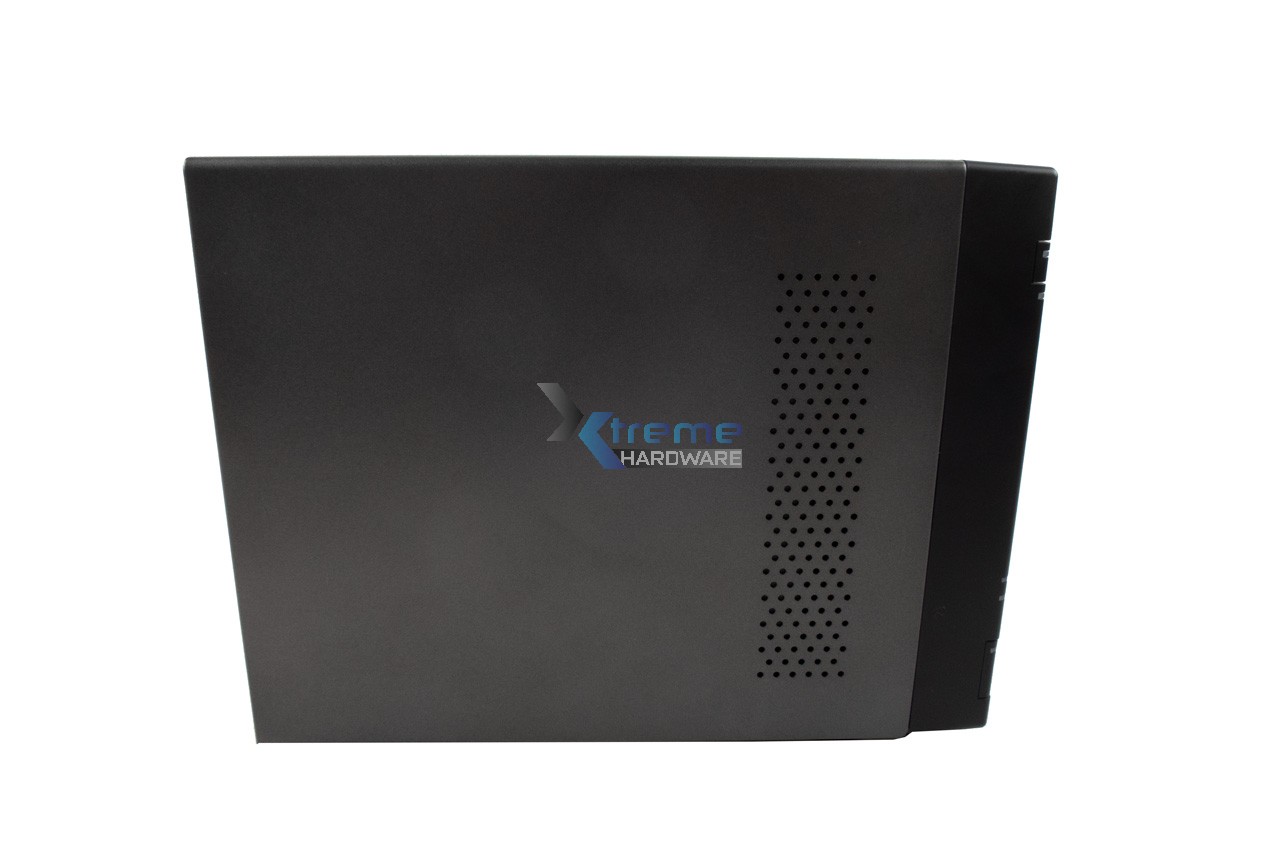

Proseguendo l’analisi del NAS non passa inosservato lo chassis, come già menzionato, in alluminio con una verniciatura a polvere di colore grigio scuro che rende anche la superficie anti-impronta per la maggior parte e duratura per ambienti più ‘’vissuti’’. Ogni lato inoltre offre almeno un 10 cm di fori di aereazione per ottimizzare la dissipazione già valida.

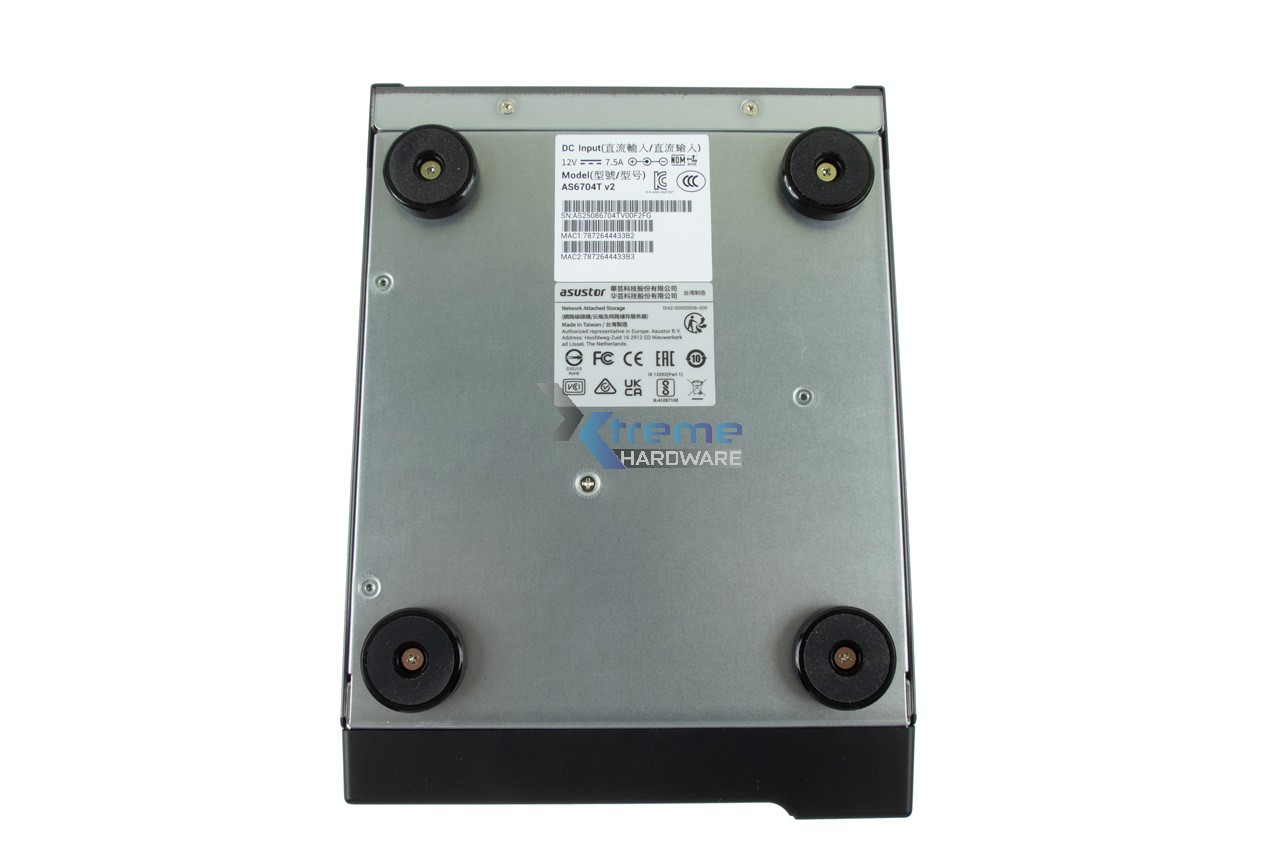

Il lato inferiore è composto da quattro piedini in plastica di forma circolare con un pad in gomma nella zona interna che andrà ad ottimizzare l’aderenza sulla superficie di appoggio.

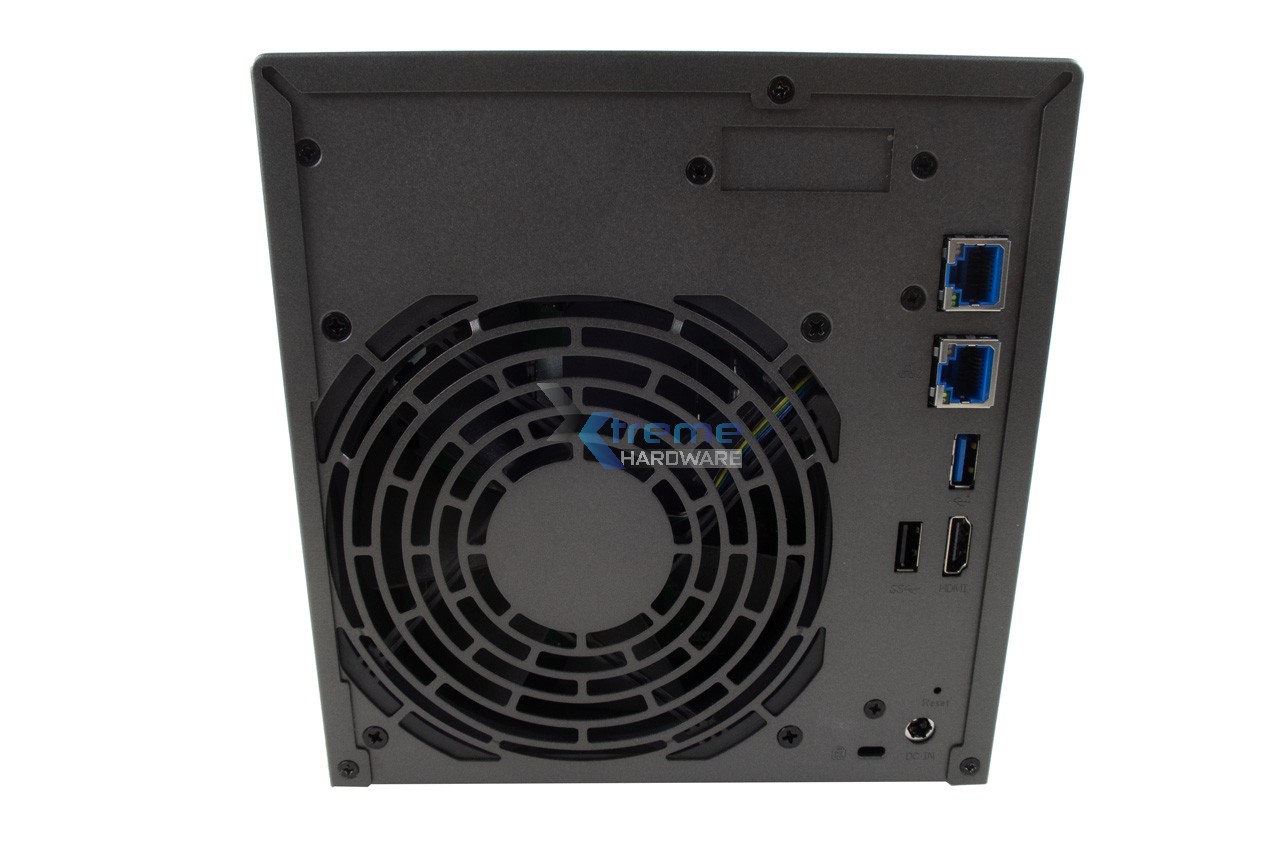

Spostandoci invece nel lato posteriore possiamo osservare la buona dotazione di porte e soprattutto la ventola da 120 mm (in caso di guasti sostituibile rimuovendo le quattro viti come fosse un classico PC) incaricata di operare al meglio per garantire un elevata dissipazione della componentistica interna (inclusi i vari drive) e una rumorosità contenuta durante l’operatività del NAS.

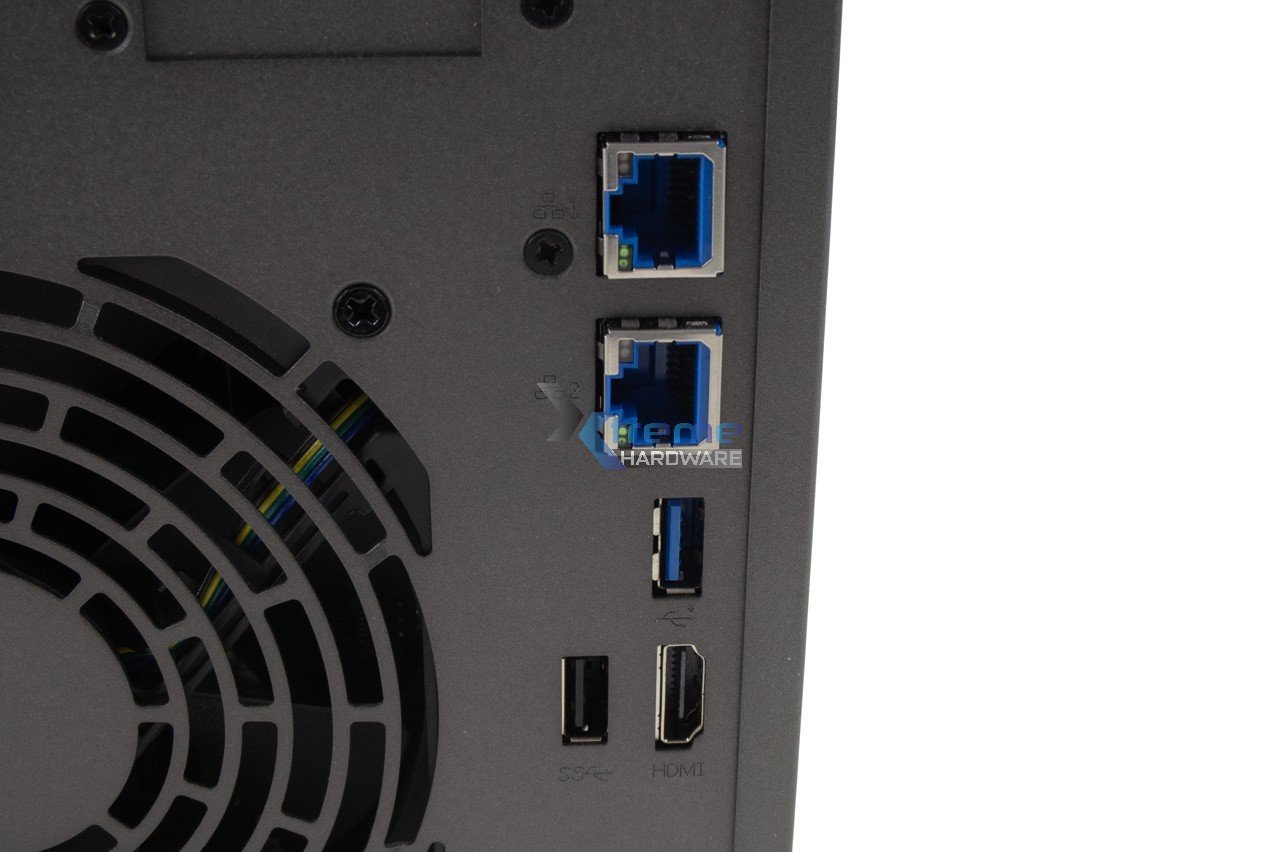

Più da vicino e lungo il lato destro le prime due porte RJ-45 da 5GbE ciascuna (per poter arrivare fino a 10GbE), la seconda porta USB 3.2 Gen2 da 10 Gbps (a cui poter collegare una soluzione DAS come l’Asustor Xpanstor 4), una porta HDMI 2.0 per poter collegare il NAS direttamente alla TV e gestire più velocemente contenuti multimediali, una USB 2.0 per poter collegare mouse e tastiera.

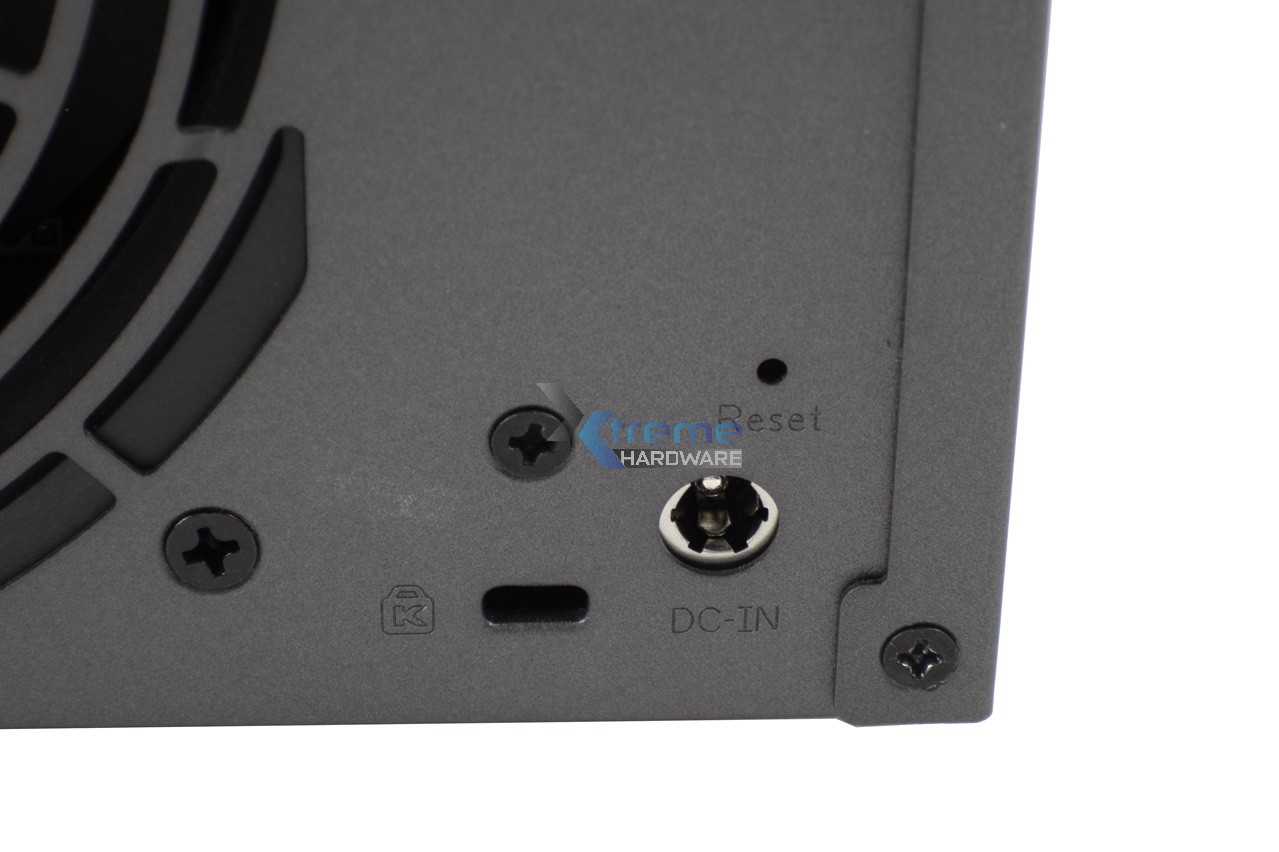

Nell’angolo in basso a destra invece troviamo il foro di Reset in caso di problemi di sicurezza (accesso non consentito al NAS e conseguente blocco), il connettore di alimentazione e quello di sicurezza del NAS Kensington.
La dotazione di porte risulta adeguata e non manca essenzialmente nulla per poter sfruttare il NAS in ogni ambiente e utilizzo.

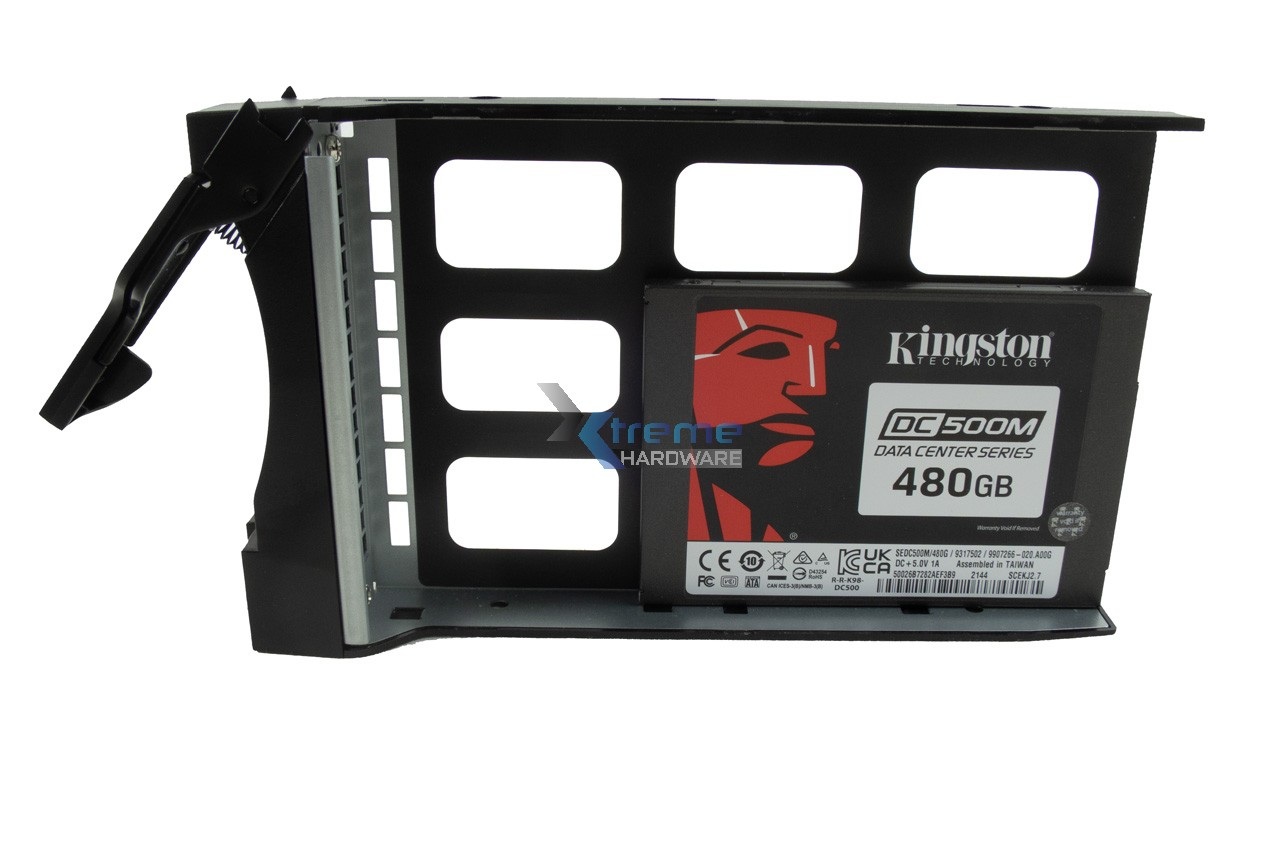

Proseguendo l’analisi del NAS torniamo alle slitte che in questo caso ospitato già dei dischi SSD SATA classici da 2,5’’ di Kingston modello DC500M da 480 GB ciascuno (sono inclusi nella nostra unità quattro unità). SSD ideali per compiti di storage e operatività continua.

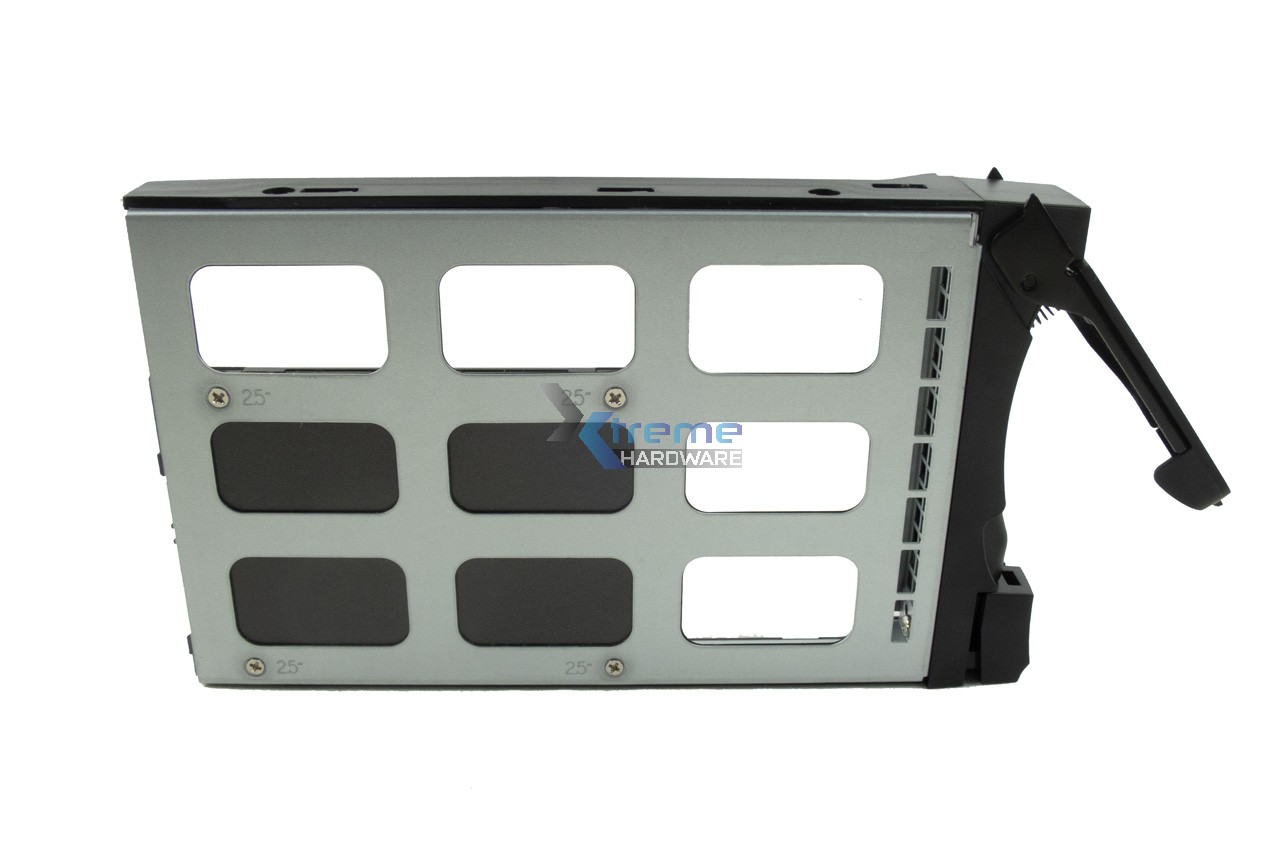

Le slitte in metallo con una cornice in plastica possono ospitare ovviamente sia drive meccanici da 3,5’’ sia drive meccanici o ssd sata classici da 2,5’’. Purtroppo non abbiamo alcun sistema tool-less e dovremo installare i drive alla vecchia maniera. Con le viti incluse nel bundle.

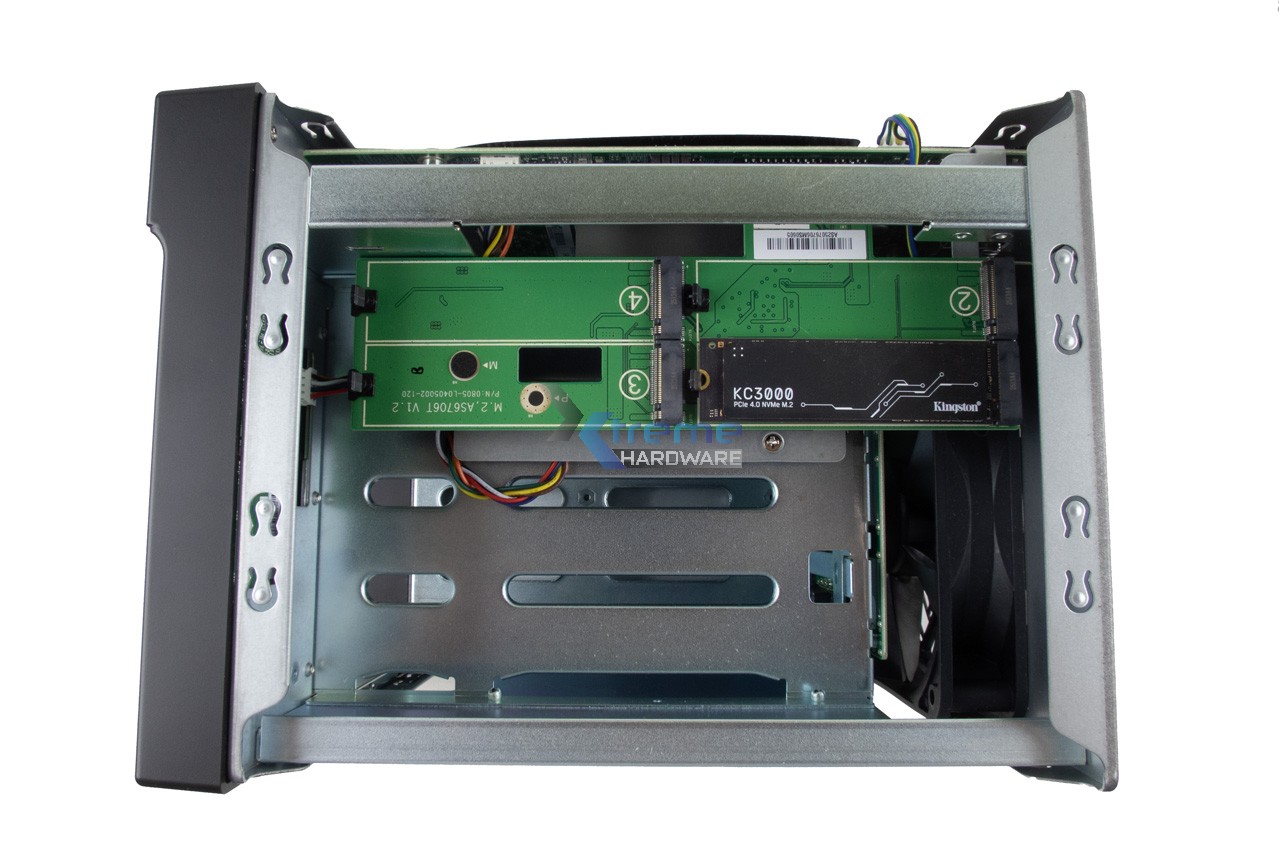

Dalle slitte passiamo a dare uno sguardo all’interno del NAS. Per farlo ci basterà svitare le tre viti Philips presenti lungo la cover superiore e laterale del NAS per poter accedere all’interno dello stesso dove troviamo subito, nella zona superiore, un adattatore PCI-E x1 con quattro slot PCI-E 3.0 per SSD nel formato NVMe. SSD che potremo sfruttare eventualmente per creare una cache ultra veloce nel caso in cui installassimo frontalmente ancora unità meccaniche.

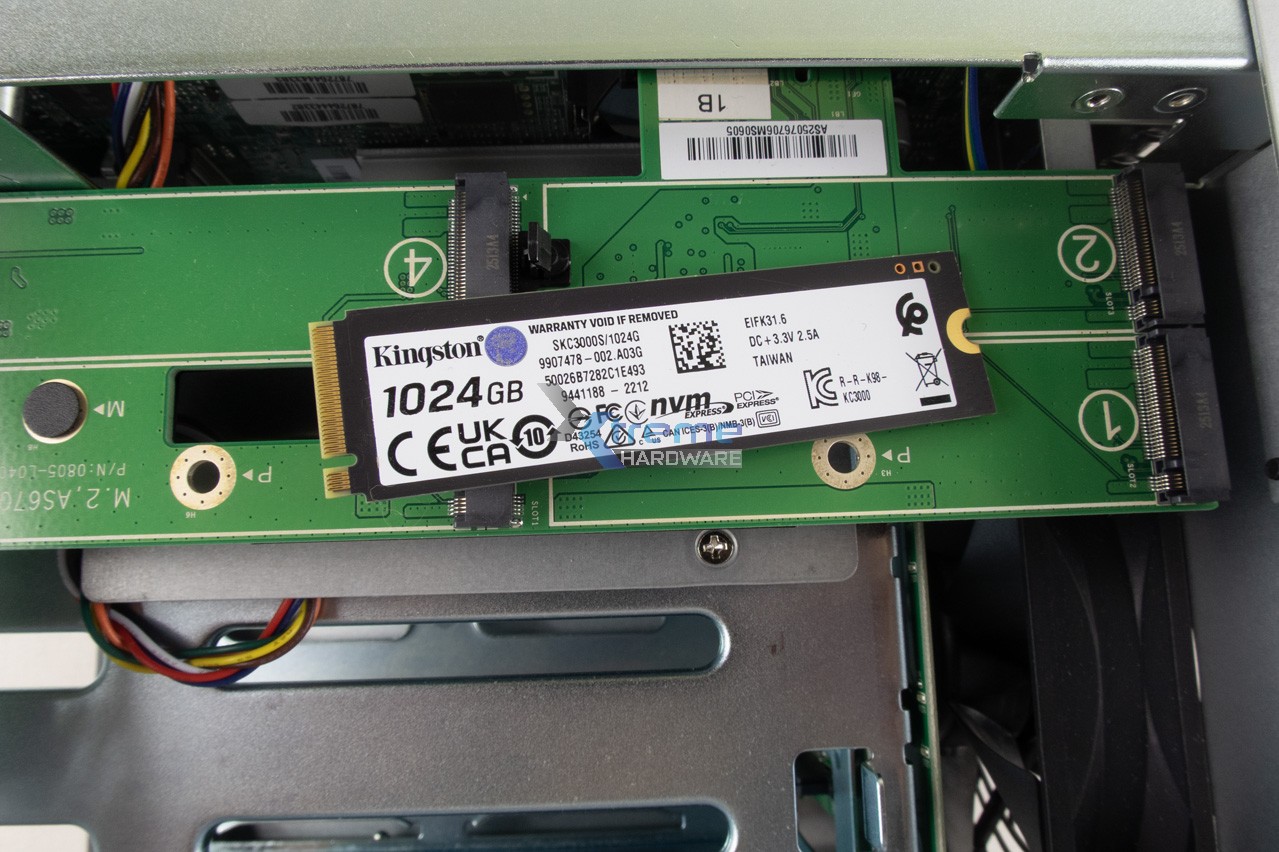

Oltre ai quattro drive SSD SATA Kingston DC500M da 480GB ciascuno abbiamo anche un’unità NVME Kingston KC3000 da 1 TB.

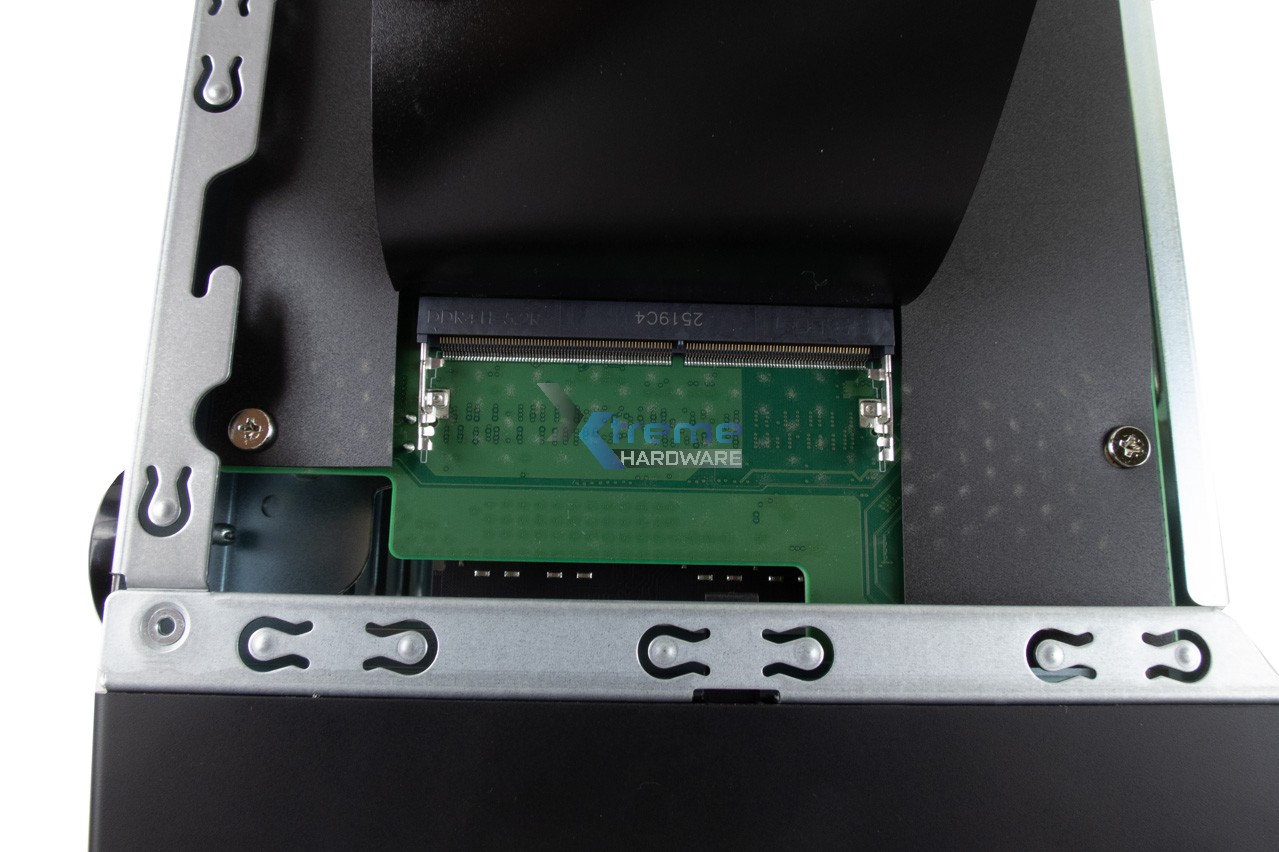

Passando alla scheda madre del LOCKERSTOR 4 Gen2+ AS6704T v2 questa ci mette a disposizione un secondo slot per moduli RAM DDR4. Slot decisamente più accessibile e pratico per poter ampliare la capacità prestazionale del NAS essendo che il primo slot di RAM è posto nella zona interna della struttura del NAS, come vedremo a breve, e richiede di dover smontare mezzo NAS.

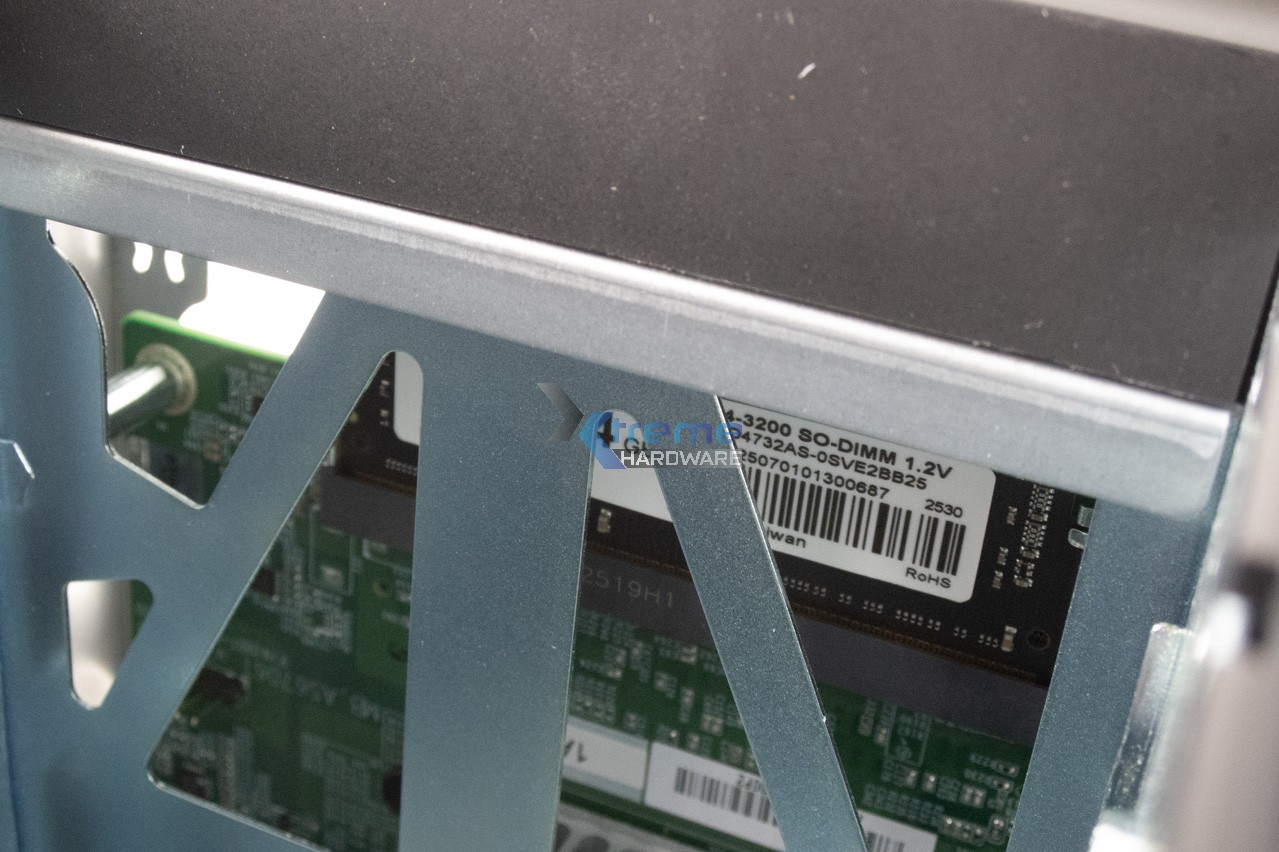

Dettaglio slot e modulo RAM DDR4 da 4GB operante a 3200 MHz preinstallato.

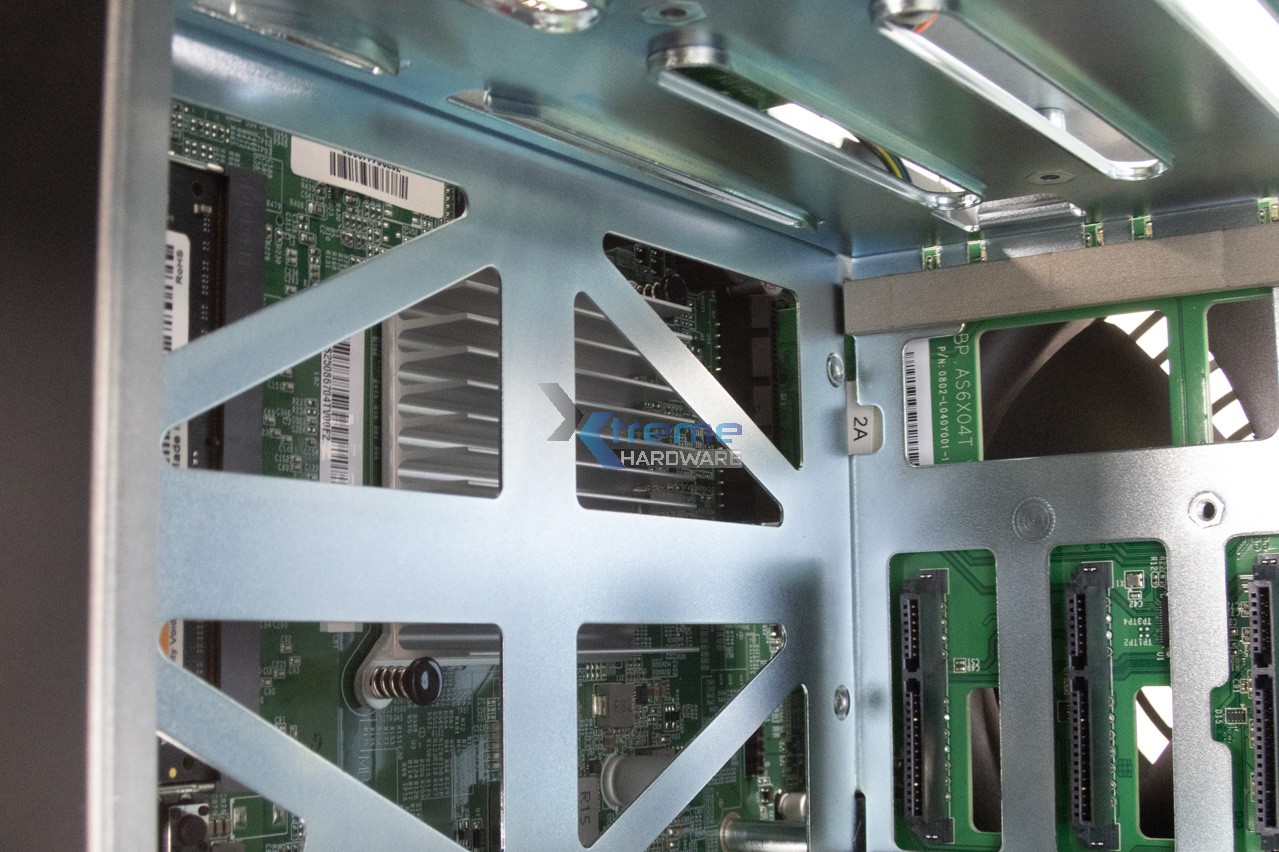

Altro scatto per farvi vedere la scheda madre dotata della CPU Intel Celeron N5105 quad-core da 10 nm con relativo dissipatore in alluminio per la sua dissipazione.

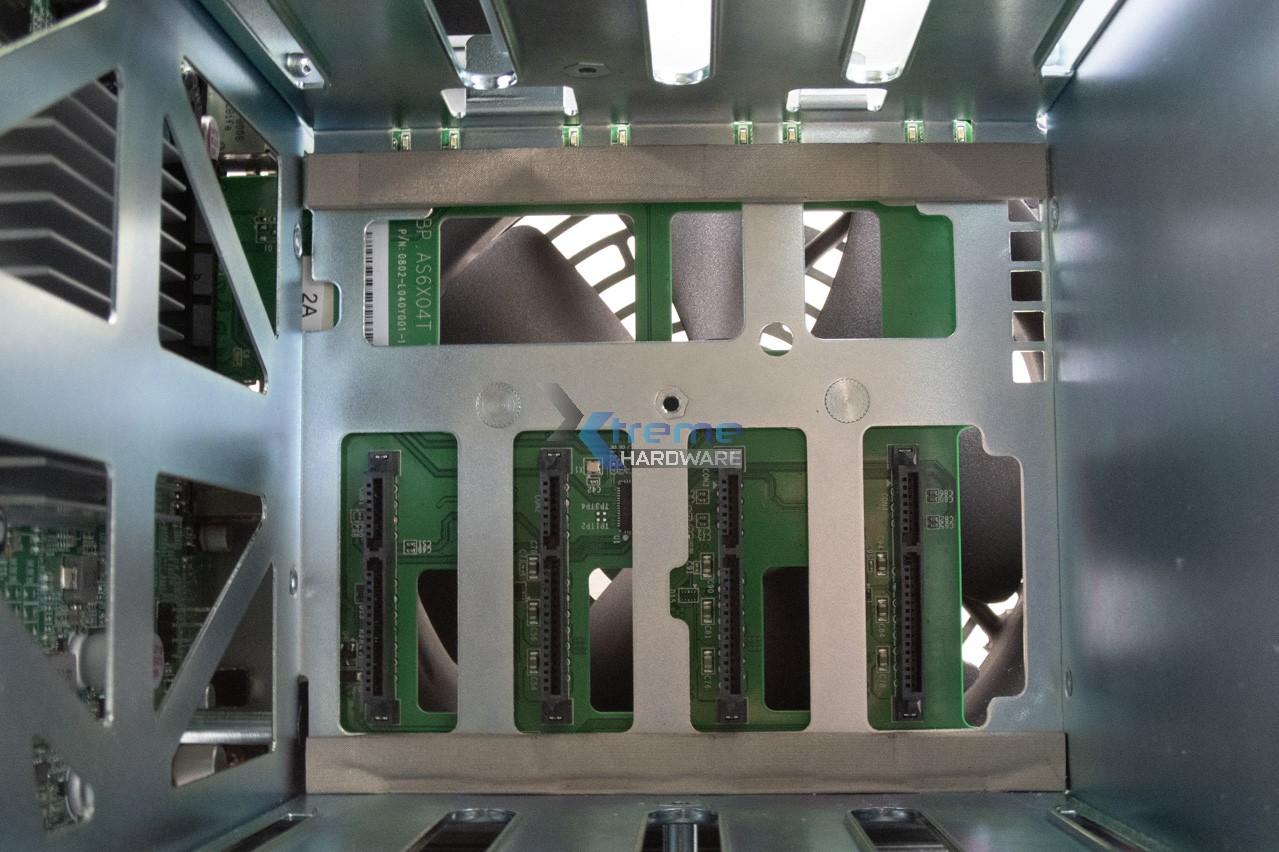

Dettaglio connettori SATA per i quattro dischi che potremo installare proprio dinanzi la ventola da 120 mm che andrà a gestire il flusso d’aria e quindi ottimizzare la dissipazione.
