PC@live ha scritto:

Concludendo, ho già un’altra scheda madre da rivedere, stavolta è una ASUS (!), con socket 478, per la precisione una P4S800-MX, formato uATX con chipset SIS, in passato l’ho provata ma non si è avviata, o meglio c’è qualcosa che potrebbe impedire l’avvio, voglio riprovare per vedere se trovo la combinazione giusta, forse non avevo usato RAM o CPU testate e funzionanti, vedremo se avrò successo, e se quindi riuscirò a farla funzionare.

Anche questa Asus P4S800-MX socket 478 è una scheda micro-ATX molto interessante!!

Si potrebbe definire in un certo senso la sorella economica della Asus P4P800-MX  infatti le caratteristiche hardware sono molto simili, ma su quest'ultima è presente come chipset l'Intel i865G  :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> (cioè lo stesso della mia Asrock P4i65G in firma) che è più costoso e performante in quanto supporta il dual-channel di memoria.

Sul sito Asus è ancora accessibile la pagina di supporto di questa scheda:

https://www.asus.com/it/supportonly/p4s800-mx/helpdesk/

Se riesci a farla partire, sarebbe molto interessante vedere qualche benchmark  (sempre se hai tempo e voglia)  per confrontarli con quelli della mia configurazione in firma :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />

[PC_live]

Gaetano77 ha scritto:

Molto interessante questa Asrock 775Dual-VSTA!  :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" />

Si tratta di un modello di scheda madre "ibrida" (come anche altri prodotti da Asrock e Biostar in quegli anni) cioè con dotazioni tecnologiche di epoche diverse, in maniera da rendere così possibile riutilizzare vecchi componenti hardware :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Infatti in questa scheda vediamo che il socket è già di tipo LGA775 e le memorie DDR2, ma è presente sia lo slot video PCI-Express che il vecchio AGP :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Questa motherboard sarebbe quindi ottima per confrontare le prestazioni grafiche di schede AGP e PCI-Express  /emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" /> siccome il resto dell'hardware è lo stesso :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

Comunque faccio notare che il Pentium 4 3.0 Ghz si può ancora utilizzare per Internet se supporta l'Hyper-Threading (adesso sto scrivendo proprio dal PC in firma, che ha una CPU molto simile) anche se ovviamente la navigazione web è abbastanza lenta, specialmente sui siti molto complessi e pieni di codice JavaScript, come YouTube, Gmail e Facebook.

Il vero problema sono però i video in streaming, che vanno molto a scatti anche a bassa risoluzione a meno che non sia montata una scheda video più moderna e potente :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />

In ogni caso per poter andare su Internet, è necessario aumentare la RAM almeno a 2 GB, come giustamente hai già detto  :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />

Si Grazie ️, in effetti esaminandola recentemente ho capito alcune cose su come era in realtà, mentre tanti anni fa avrei pensato che si trattava di una scheda abbastanza economica, e che non offrisse nulla di particolare, a parte la possibilità (reale?) di installare due VGA di tipo differente, in questo caso AGP e PCI-E, mentre non avevo notato la possibilità di usare memorie DDR o DDR2, questa cosa è interessante 🤨 perché può essere vantaggioso negli upgrade da PC più datati, lo stesso vale per le VGA, quindi almeno inizialmente si può riutilizzare ️ gran parte del vecchio PC, e in seguito si può aggiornarlo e renderlo più veloce, e avere un PC di una generazione successiva.

Riguardo gli aggiornamenti, li ho in programma ma per adesso non ho tempo, come anticipato farò quelli di CPU RAM e in seguito anche VGA, il risultato finale è molto simile al mio PC Linux C2D E4700, in quel caso la MB è una ECS, e tra le schede da provare ho una ECS (o forse BIOSTAR?), in formato super-ridotto, con un solo banco di RAM, insomma non invoglia molto, ma in casi particolari che necessita un PC ultra compatto, quasi un fisso portabile, potrebbe essere la MB ideale. Ma di questo me ne occuperò in un secondo momento.

Gaetano77 ha scritto:

Anche questa Asus P4S800-MX socket 478 è una scheda micro-ATX molto interessante!!

Si potrebbe definire in un certo senso la sorella economica della Asus P4P800-MX  infatti le caratteristiche hardware sono molto simili, ma su quest'ultima è presente come chipset l'Intel i865G  :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> (cioè lo stesso della mia Asrock P4i65G in firma) che è più costoso e performante in quanto supporta il dual-channel di memoria.

Sul sito Asus è ancora accessibile la pagina di supporto di questa scheda:

https://www.asus.com/it/supportonly/p4s800-mx/helpdesk/

Se riesci a farla partire, sarebbe molto interessante vedere qualche benchmark  (sempre se hai tempo e voglia)  per confrontarli con quelli della mia configurazione in firma :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />

Qui in effetti è probabile che se non ci sono ulteriori problemi, si possa ottenere una schermata BIOS a video, anche se realisticamente ci può essere la possibilità che quel danno, con SMD staccato e incastrato, sia successo durante lo scarico del pacco, molti hanno l’abitudine di lanciare a terra i pacchi, specie quelli pesanti (anche quelli fragili), in conclusione se è così, bisogna sperare che in precedenza non avesse particolari problemi, se funzionerà avrò delle info molto utili, che potrò usare su altre schede madri, e soprattutto avendo recentemente avuto tra le zampe una scheda simile ma in formato ATX, potrei confrontare le schede per vedere se nell’altra c’è corrispondenza, e tentare la riparazione anche di quella.

Lo spero e non avrò difficoltà a farci alcuni bench, molto dipende dai dischi che ho disponibili, perché ultimamente non mi è stato possibile procurarmene altri, certo volendo caricare Windows, penso a XP o leggermente successivo, sicuramente non gli ultimi. Poi sto valutando se usare un case , in quel caso dovrei recuperare ️‍🩹 un HD da almeno 20-40GB, e completare la configurazione definitiva.

[PC_live]

Torno ad esaminare 🧐 e confrontare due schede madri ASUS, su cui ho lavorato recentemente, hanno in comune il Chipset SiS, in una mancano alcuni SMD nel retro di NB e SB, vediamo in dettaglio:

La scheda madre ASUS con SMD mancanti, è una P4SDX 478 formato ATX, la tenevo quasi come scheda madre rottame , e solo recentemente ho capito che potevo provare a sistemarla, il problema più grosso sono quei condensatori SMD mancanti, non credo si tratti di altro, perché solitamente sono condensatori, comunque non ho informazioni utili al riguardo, posso solo confrontarli ad occhio , e provare a rimpiazzarli con altri simili.

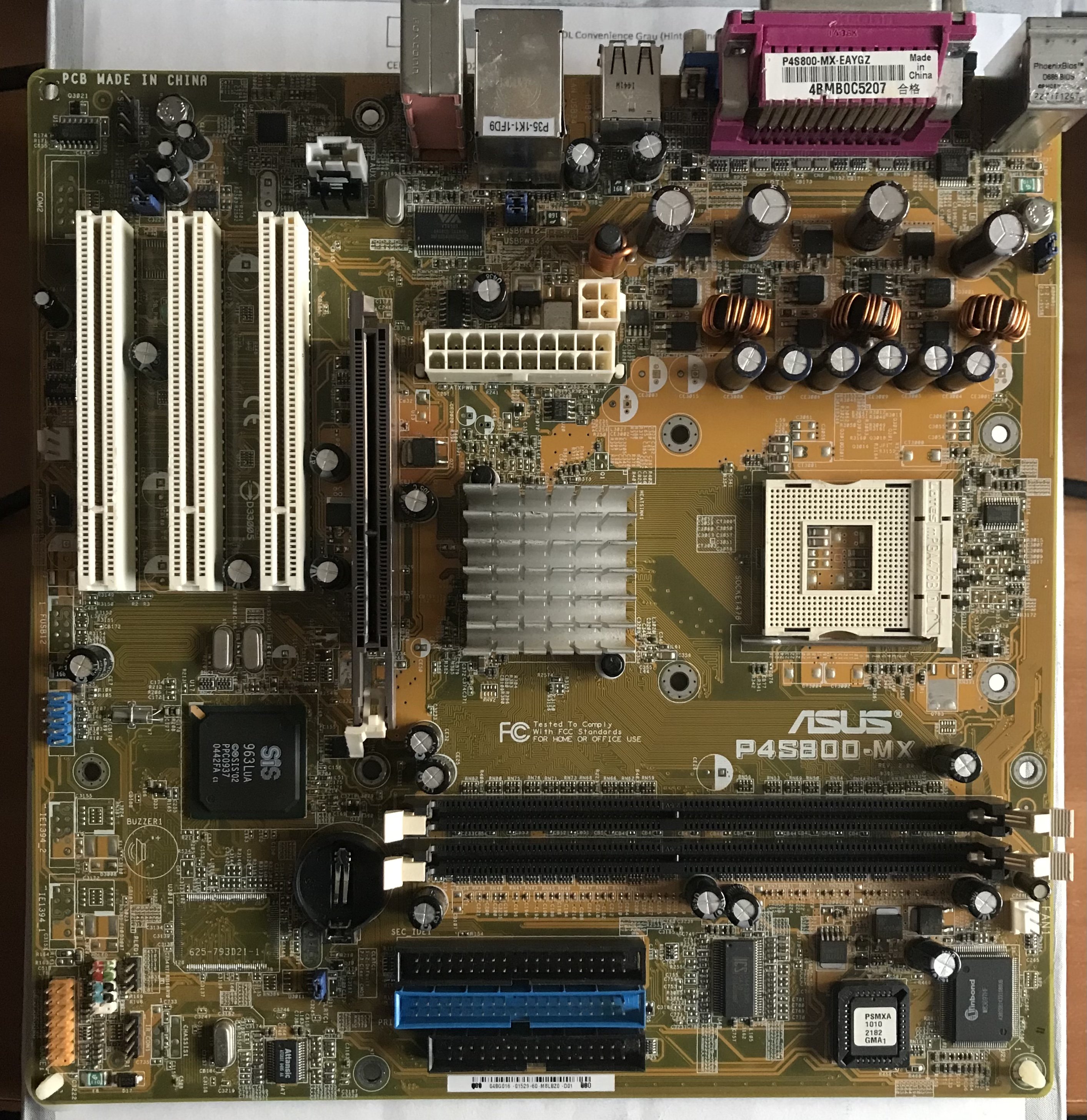

L'altra scheda madre è una P4S800-MX, formato uATX SKT 478 chipset SiS, forse il NB è leggermente diverso, ma il SB è uguale, qui devo risaldare un condensatore SMD staccato, operazione non semplice date le dimensioni, ma che proverò a fare appena posso.

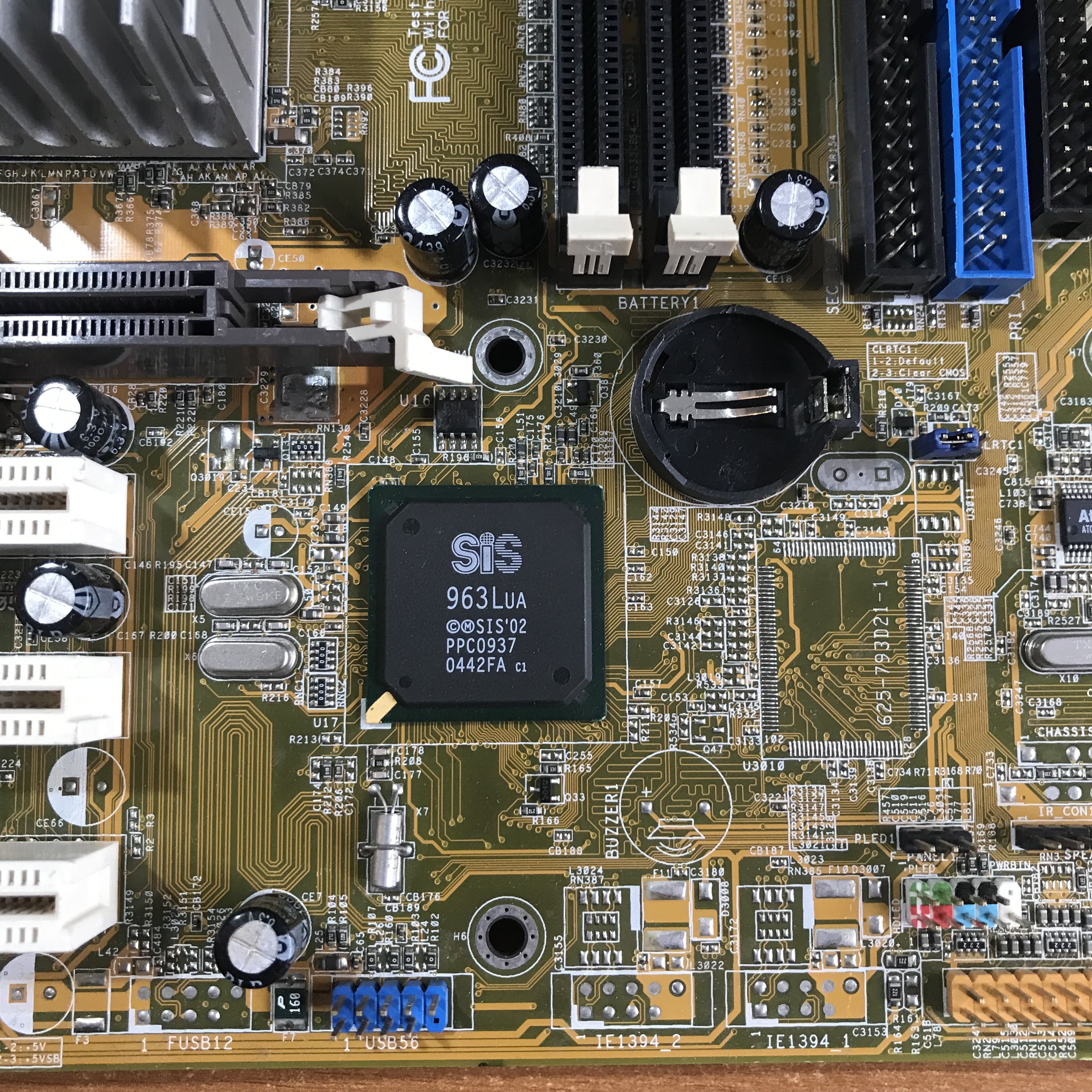

Iniziando il confronto, noto nel retro dei due SB, la presenza di due condensatori SMD, penso che il circuito sia molto simile (?), purtroppo sulla uATX ci sono solo quei due, mentre nella P4SDX c'è un terzo SMD (qui mancante), forse quello mancante serve un altro chip, e quindi non ho idea se era uguale agli altri due.

Guardando il retro del NB, direi che è diverso, non si somigliano, però posso vedere che quelli mancanti sarebbero due, uno ️ è parallelo ad un altro, questo rende semplice la ricerca, l'altro invece è collegato ad una grande pista che va attorno alla RAM, qui posso vedere sull'altra scheda com'è, e vedo che è uguale agli altri vicini, questo fa pensare che si tratti di condensatori SMD, con le stesse dimensioni, e quindi probabilmente sono uguali sia di capacità che di voltaggio.

A questo punto 🧵, dovrei cercare dei condensatori SMD uguali in qualche scheda di recupero ️‍🩹, potrebbe non essere facile trovarne tre, mentre per quanto riguarda il lavoro di saldatura, sono in posizioni abbastanza libere, e quindi dovrebbe essere relativamente semplice saldarli.

Dopo aver rimesso quei tre SMD mancanti, dovrò preparare la scheda madre per l'avvio, prima però devo metterci il suo chip BIOS e tutti i jumper, per il BIOS nessun problema , per i jumper invece, dovrei prenderli in prestito da altre schede madri guaste.

[PC_live]

Torno ad esaminare 🧐 e confrontare due schede madri ASUS, su cui ho lavorato recentemente, hanno in comune il Chipset SiS, in una mancano alcuni SMD nel retro di NB e SB, vediamo in dettaglio:

La scheda madre ASUS con SMD mancanti, è una P4SDX 478 formato ATX, la tenevo quasi come scheda madre rottame , e solo recentemente ho capito che potevo provare a sistemarla, il problema più grosso sono quei condensatori SMD mancanti, non credo si tratti di altro, perché solitamente sono condensatori, comunque non ho informazioni utili al riguardo, posso solo confrontarli ad occhio , e provare a rimpiazzarli con altri simili.

L’altra scheda madre è una P4S800-MX, formato uATX SKT 478 chipset SiS, forse il NB è leggermente diverso, ma il SB è uguale, qui devo risaldare un condensatore SMD staccato, operazione non semplice date le dimensioni, ma che proverò a fare appena posso.

Iniziando il confronto, noto nel retro dei due SB, la presenza di due condensatori SMD, penso che il circuito sia molto simile (?), purtroppo sulla uATX ci sono solo quei due, mentre nella P4SDX c’è un terzo SMD (qui mancante), forse quello mancante serve un altro chip, e quindi non ho idea se era uguale agli altri due.

Guardando il retro del NB, direi che è diverso, non si somigliano, però posso vedere che quelli mancanti sarebbero due, uno ️ è parallelo ad un altro, questo rende semplice la ricerca, l’altro invece è collegato ad una grande pista che va attorno alla RAM, qui posso vedere sull’altra scheda com’è, e vedo che è uguale agli altri vicini, questo fa pensare che si tratti di condensatori SMD, con le stesse dimensioni, e quindi probabilmente sono uguali sia di capacità che di voltaggio.

A questo punto 🧵, dovrei cercare dei condensatori SMD uguali in qualche scheda di recupero ️‍🩹, potrebbe non essere facile trovarne tre, mentre per quanto riguarda il lavoro di saldatura, sono in posizioni abbastanza libere, e quindi dovrebbe essere relativamente semplice saldarli.

Dopo aver rimesso quei tre SMD mancanti, dovrò preparare la scheda madre per l’avvio, prima però devo metterci il suo chip BIOS e tutti i jumper, per il BIOS nessun problema , per i jumper invece, dovrei prenderli in prestito da altre schede madri guaste.

[PC_live]

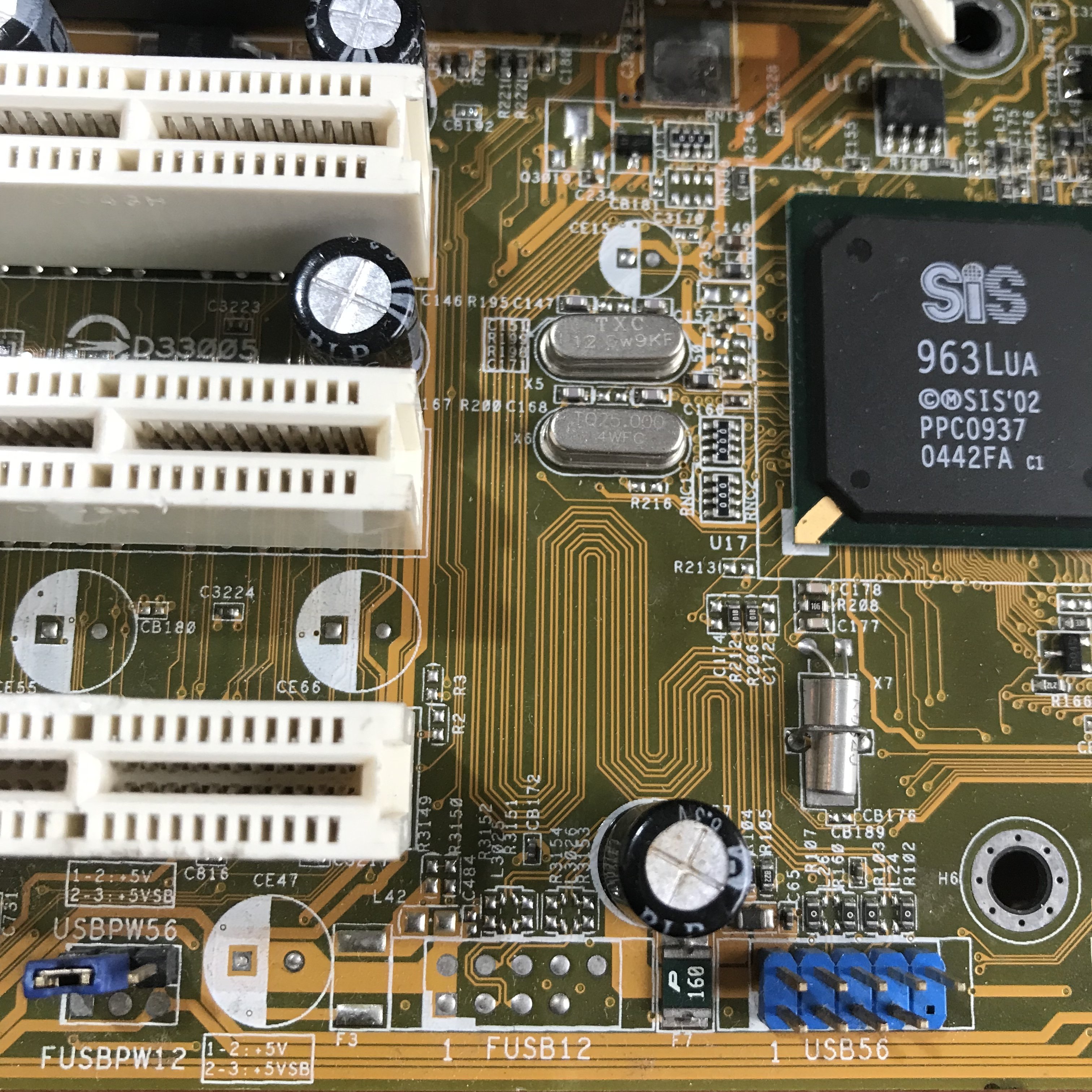

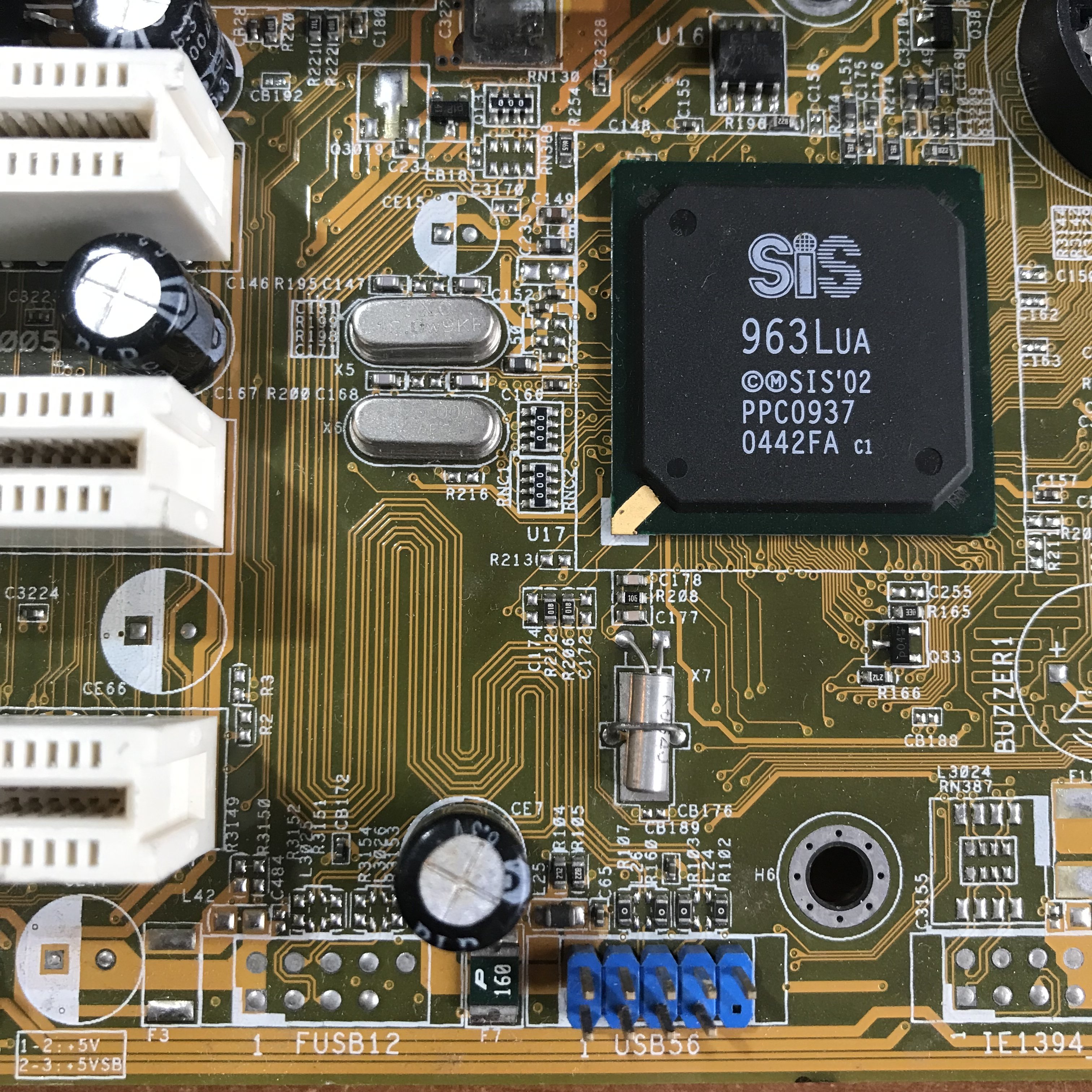

Proseguendo con l'osservazione della scheda madre ASUS P4S800-MX, noto che ha la possibilità di due porte USB aggiuntive, e che proprio accanto, alle porte disponibili (USB56), c'è la predisposizione per altre due porte USB (FUSB12), non sarebbe affatto complesso aggiungere i componenti mancanti, perché sono gli stessi della porta USB presente.

Ma che cosa dovrei recuperare ️‍🩹?

La spina azzurra a 9 PIN, e un'altra a 3 PIN nera per il jumper, poi alcuni componenti SMD, uguali a quelli vicini, qui per alcuni è molto semplice, hanno dei numeri stampati sopra, un paio invece sono condensatori e induttori, ecco in questo caso, dovrei andare a recuperare ️‍🩹 questi da una scheda madre rottame , poi per finire dovrei seguire le piste per vedere se manchi ancora ️ qualcosa.

Si serve anche un condensatore elettrolitico da 1000uF 6.3V, e bisogna liberare i fori per saldare le due prese e il condensatore elettrolitico, ma tutto questo lavoro sarà completamente inutile, se la scheda risultasse non funzionante.

Per questo motivo, dovrò iniziare risaldando il condensatore SMD mancante (C506), e fare una prova di avvio, se la scheda dovesse tornare funzionante, in quel caso potrei fare questa aggiunta, per altre due porte USB aggiuntive.

Un'altra cosa da aggiungere che potrebbe essere utile, è il buzzer, qui è predisposto ma non è presente, per questo penso sia abbastanza semplice, ci sono due PIN (+ e massa), e va controllata con un tester la continuità, tra il PIN del buzzer e quelli dello speaker , solitamente sono 1 e 4, se abbiamo il collegamento diretto, questo sarebbe sufficiente, e basta aggiungerlo!

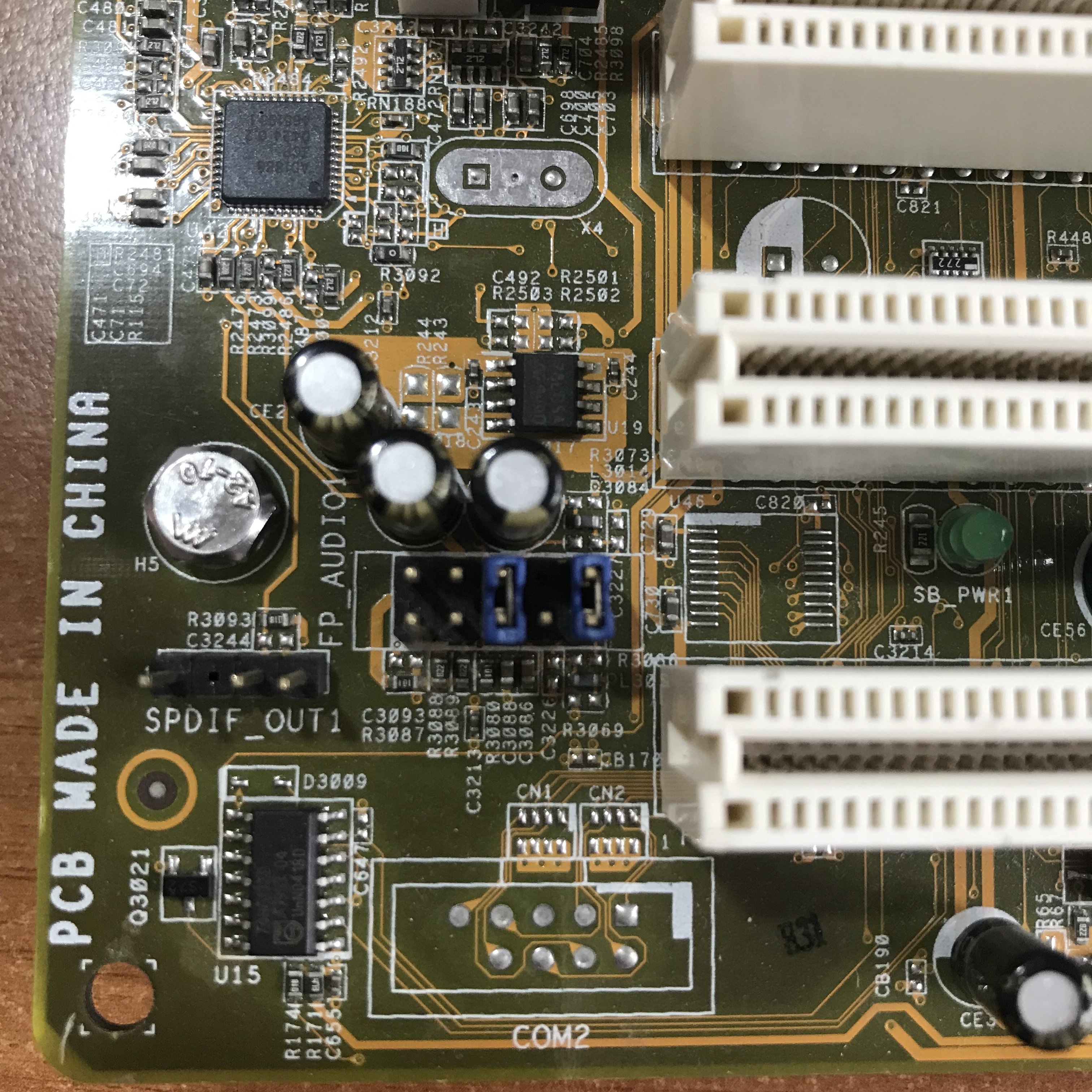

Un'altra cosa mancante, è la seconda porta seriale, ma qui credo sia decisamente più complesso, e quindi non so dire se convenga aggiungerla, perché credo servano altri componenti SMD, tra cui mi sembra un IC (probabilmente un buffer), che si trova tra i due slot PCI, con difficoltà di saldatura alta.

[PC_live]

Proseguendo con l’osservazione della scheda madre ASUS P4S800-MX, noto che ha la possibilità di due porte USB aggiuntive, e che proprio accanto, alle porte disponibili (USB56), c’è la predisposizione per altre due porte USB (FUSB12), non sarebbe affatto complesso aggiungere i componenti mancanti, perché sono gli stessi della porta USB presente.

Ma che cosa dovrei recuperare ️‍🩹?

La spina azzurra a 9 PIN, e un’altra a 3 PIN nera per il jumper, poi alcuni componenti SMD, uguali a quelli vicini, qui per alcuni è molto semplice, hanno dei numeri stampati sopra, un paio invece sono condensatori e induttori, ecco in questo caso, dovrei andare a recuperare ️‍🩹 questi da una scheda madre rottame , poi per finire dovrei seguire le piste per vedere se manchi ancora ️ qualcosa.

Si serve anche un condensatore elettrolitico da 1000uF 6.3V, e bisogna liberare i fori per saldare le due prese e il condensatore elettrolitico, ma tutto questo lavoro sarà completamente inutile, se la scheda risultasse non funzionante.

Per questo motivo, dovrò iniziare risaldando il condensatore SMD mancante (C506), e fare una prova di avvio, se la scheda dovesse tornare funzionante, in quel caso potrei fare questa aggiunta, per altre due porte USB aggiuntive.

Un’altra cosa da aggiungere che potrebbe essere utile, è il buzzer, qui è predisposto ma non è presente, per questo penso sia abbastanza semplice, ci sono due PIN (+ e massa), e va controllata con un tester la continuità, tra il PIN del buzzer e quelli dello speaker , solitamente sono 1 e 4, se abbiamo il collegamento diretto, questo sarebbe sufficiente, e basta aggiungerlo!

Un’altra cosa mancante, è la seconda porta seriale, ma qui credo sia decisamente più complesso, e quindi non so dire se convenga aggiungerla, perché credo servano altri componenti SMD, tra cui mi sembra un IC (probabilmente un buffer), che si trova tra i due slot PCI, con difficoltà di saldatura alta.

[PC_live]

Solitamente le riparazioni che faccio sono sulle schede madri, ma occasionalmente mi capita di essere costretto a recuperare ️‍🩹 qualche altro tipo di scheda, proprio di recente ho raggruppato un certo numero di schede video, perlopiù PCI, ma anche qualche AGP e PCI-E, normalmente le avrei tenute lì per parecchio tempo ancora ️, purtroppo con i recenti prezzi folli, preferisco sistemarne qualcuna, piuttosto che cercarne una seconda simile e strapagarla!

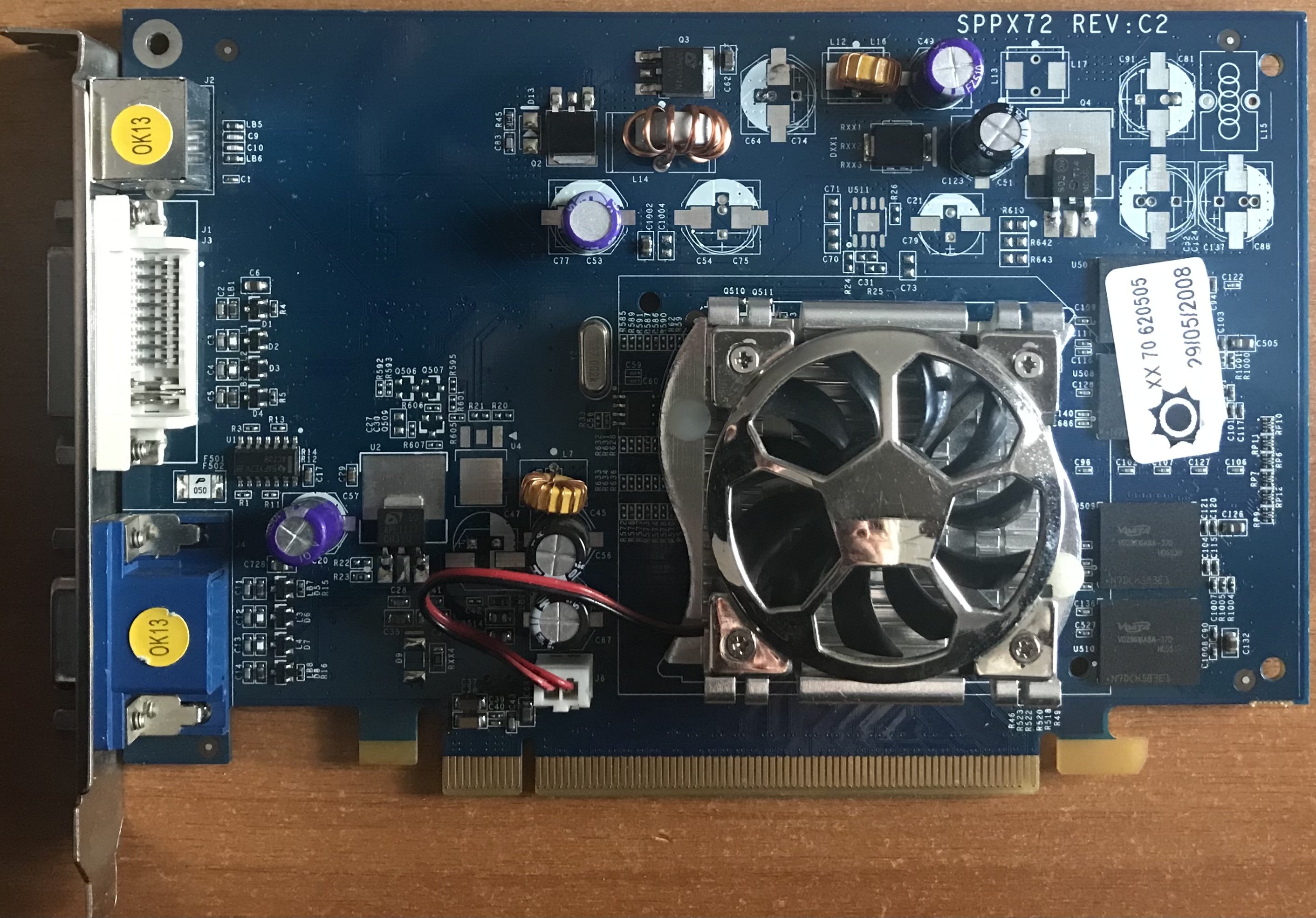

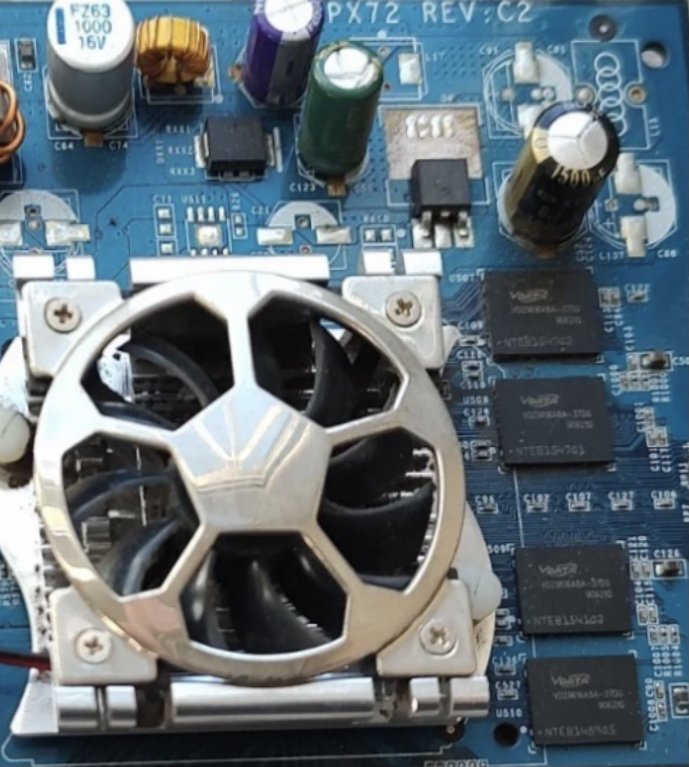

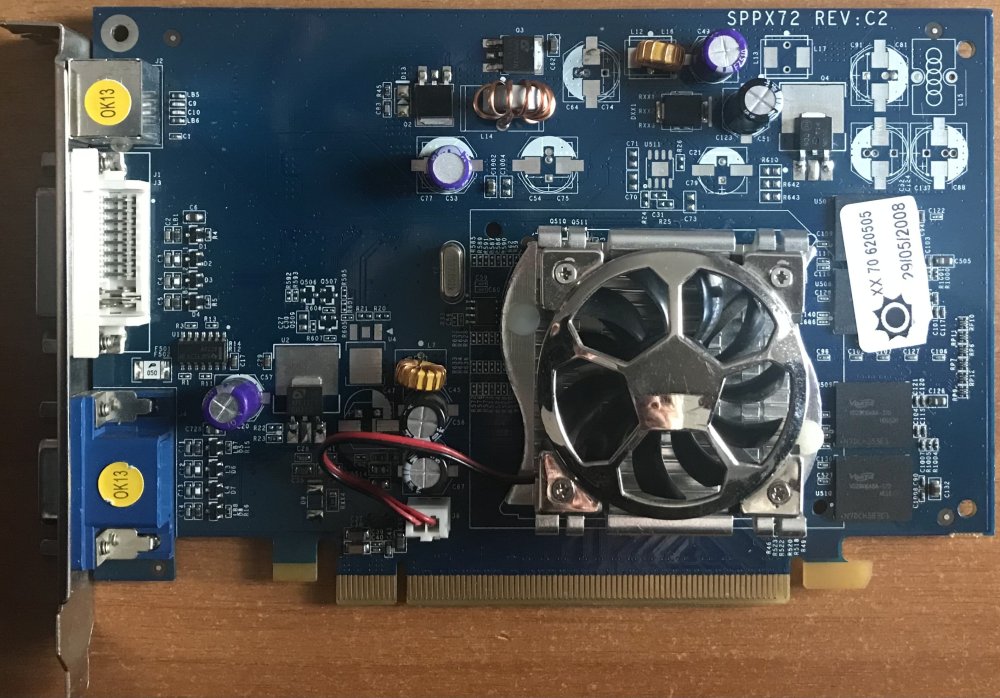

Una scheda video apparentemente in buone condizioni, e se osservata bene, mostra un tentativo di riparazione non riuscito, è questa GeFORCE 7300GS PCI-E con 256 MB di RAM DDR2, i problemi sono due condensatori elettrolitici mancanti, e nel retro ci sono un SMD mancante e un’altro semistaccato (da risaldare), quest’ultimo però potrebbe essere stato saldato storto, e quindi se è così non bisogna fare nulla.

Quindi in pratica il lavoro da fare è individuare i condensatori elettrolitici mancanti, per poterne mettere altri di ricambio uguali, a questo proposito ho trovato un immagine di una scheda video dello stesso tipo, in cui si vedono i condensatori elettrolitici, ed è possibile leggere i valori usati.

Altro lavoro che andrebbe fatto, è quello di pulire 🧹e liberare i fori dei condensatori elettrolitici, uno è completamente ostruito, perché è rimasto dentro un PIN di un condensatore, per quanto riguarda il retro, il componente SMD mancante è un induttore, in zona porta VGA, la sua mancanza potrebbe creare un problema di visualizzazione, e alterare i colori a schermo, perché mancherebbe il segnale di uno dei tre colori, vedrò di trovare un sostituto, per risolvere anche questo problema.

A lavoro finito, mi aspetto che funzioni, certo sarà una scheda video di fascia medio bassa (immagino), ma per PC di metà anni 2000, dovrebbe andare senza particolari problemi.

[PC_live]

Solitamente le riparazioni che faccio sono sulle schede madri, ma occasionalmente mi capita di essere costretto a recuperare ️‍🩹 qualche altro tipo di scheda, proprio di recente ho raggruppato un certo numero di schede video, perlopiù PCI, ma anche qualche AGP e PCI-E, normalmente le avrei tenute lì per parecchio tempo ancora ️, purtroppo con i recenti prezzi folli, preferisco sistemarne qualcuna, piuttosto che cercarne una seconda simile e strapagarla!

Una scheda video apparentemente in buone condizioni, e se osservata bene, mostra un tentativo di riparazione non riuscito, è questa GeFORCE 7300GS PCI-E con 256 MB di RAM DDR2, i problemi sono due condensatori elettrolitici mancanti, e nel retro ci sono un SMD mancante e un'altro semistaccato (da risaldare), quest'ultimo però potrebbe essere stato saldato storto, e quindi se è così non bisogna fare nulla.

Quindi in pratica il lavoro da fare è individuare i condensatori elettrolitici mancanti, per poterne mettere altri di ricambio uguali, a questo proposito ho trovato un immagine di una scheda video dello stesso tipo, in cui si vedono i condensatori elettrolitici, ed è possibile leggere i valori usati.

Altro lavoro che andrebbe fatto, è quello di pulire 🧹e liberare i fori dei condensatori elettrolitici, uno è completamente ostruito, perché è rimasto dentro un PIN di un condensatore, per quanto riguarda il retro, il componente SMD mancante è un induttore, in zona porta VGA, la sua mancanza potrebbe creare un problema di visualizzazione, e alterare i colori a schermo, perché mancherebbe il segnale di uno dei tre colori, vedrò di trovare un sostituto, per risolvere anche questo problema.

A lavoro finito, mi aspetto che funzioni, certo sarà una scheda video di fascia medio bassa (immagino), ma per PC di metà anni 2000, dovrebbe andare senza particolari problemi.

[PC_live]

Ho temporaneamente rimandato ai prossimi giorni, le riparazioni delle schede madri, perché al momento mi sto occupando di altro (tra cui un paio di schede video), ma confrontandomi con altri possessori di schede madri, in particolare della ASROCK 775 Dual VSTA, è emerso che la CPU usata per l’upgrade è un E6600, ecco questo punto 🧵 non mi è molto chiaro se si tratta di un Pentium Dual Core oppure di un Core2 Duo, apparentemente sembrano molto simili, ma funzionano a frequenze diverse.

Per l’upgrade purtroppo non dispongo di nessun 6600, ho però entrambe i 6700, il C2D E6700 in passato non ha funzionato, ma non ho compreso se questo dipende dal mancato supporto (da parte del BIOS), oppure la CPU non è funzionante (?), il Pentium DC E6700 invece, non l’ho ancora ️ provato, e quindi potrebbe essere una valida alternativa, andare su CPU più potenti tipo C2D E7X00, forse sarebbe anche possibile, ma solo dopo aver aggiunto il supporto di queste CPU (nel BIOS), non credo però si possa andare oltre, escluderei il supporto di CPU FSB 1333, quindi il FSB massimo sarebbe 1066, che poi in overclock si potrebbe portare a 1133 o persino 1200 MHz.

Riguardo la scheda video, sto ultimando le riparazioni su una PCI-E GeForce 7300GS da 256 MB DDR2, ho difficoltà a reperire un induttore SMD, per l’uscita VGA, mentre per i condensatori elettrolitici di rimpiazzo, devo solo decidere se metterci qualcosa di identico come valori, oppure usarne altri della stessa misura ma di valori leggermente diversi.

Non ho tralasciato i lavori da fare sulle altre due MB, ABIT S.462 e ASUS S.478, vedrò di ultimarle quanto prima, poi a lavoro finito, potremo vedere sullo schermo se è andato tutto bene , vedremo la schermata BIOS a video, oltre ai codici post scorrere sulla post card PCI.

[PC_live]

Ho temporaneamente rimandato ai prossimi giorni, le riparazioni delle schede madri, perché al momento mi sto occupando di altro (tra cui un paio di schede video), ma confrontandomi con altri possessori di schede madri, in particolare della ASROCK 775 Dual VSTA, è emerso che la CPU usata per l'upgrade è un E6600, ecco questo punto 🧵 non mi è molto chiaro se si tratta di un Pentium Dual Core oppure di un Core2 Duo, apparentemente sembrano molto simili, ma funzionano a frequenze diverse.

Per l'upgrade purtroppo non dispongo di nessun 6600, ho però entrambe i 6700, il C2D E6700 in passato non ha funzionato, ma non ho compreso se questo dipende dal mancato supporto (da parte del BIOS), oppure la CPU non è funzionante (?), il Pentium DC E6700 invece, non l'ho ancora ️ provato, e quindi potrebbe essere una valida alternativa, andare su CPU più potenti tipo C2D E7X00, forse sarebbe anche possibile, ma solo dopo aver aggiunto il supporto di queste CPU (nel BIOS), non credo però si possa andare oltre, escluderei il supporto di CPU FSB 1333, quindi il FSB massimo sarebbe 1066, che poi in overclock si potrebbe portare a 1133 o persino 1200 MHz.

Riguardo la scheda video, sto ultimando le riparazioni su una PCI-E GeForce 7300GS da 256 MB DDR2, ho difficoltà a reperire un induttore SMD, per l'uscita VGA, mentre per i condensatori elettrolitici di rimpiazzo, devo solo decidere se metterci qualcosa di identico come valori, oppure usarne altri della stessa misura ma di valori leggermente diversi.

Non ho tralasciato i lavori da fare sulle altre due MB, ABIT S.462 e ASUS S.478, vedrò di ultimarle quanto prima, poi a lavoro finito, potremo vedere sullo schermo se è andato tutto bene , vedremo la schermata BIOS a video, oltre ai codici post scorrere sulla post card PCI.

[principino1984]

Hey, comunque più leggo i tuoi post e più ho nostalgia di quando si poteva almeno tentare di aggiustare le cose. Ora con le frequenze che abbiamo raggiunto e i layer che hanno i componenti è quasi impossibile!
