Gaetano77 ha scritto:
Grazie
:ave:/emoticons/icon_pray.gif.2f3ae52d46a32736fd890e2ce0aba6cd.gif" title=":ave:" width="27" /> :ave:/emoticons/icon_pray.gif.2f3ae52d46a32736fd890e2ce0aba6cd.gif" title=":ave:" width="27" /> in effetti anche a me è venuto il dubbio che il sistema operativo non utilizzi più di 1.5-1.6 GB perchè ce ne sono soltanto 2 GB totali
però ho notato che in queste condizioni il disco non lavora moltissimo, come invece tipicamente accade quando c'è una forte scarsità di memoria :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
Invece navigando su Internet con più schede aperte nel browser, qualche volta sono arrivato a raggiungere il limite dei 2 GB di RAM occupati :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> e in quel caso effettivamente il PC tende a rallentare parecchio, con l'HDD che "frulla" in continuazione; anche per questo motivo vorrei passare quanto prima tutti i componenti del PC in firma sulla Asus P4C800-E Deluxe :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" />
così potrei installare 3 GB di RAM DDR400, che migliorerebbero parecchio la situazione.
Comunque la scheda madre del PC fisso in firma (Asrock P4i65G) supporta ssicuramente il dual-channel di memoria :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> come si può vedere anche dagli screenshot di alcuni benchmark che ho effettuato nei mesi scorsi:

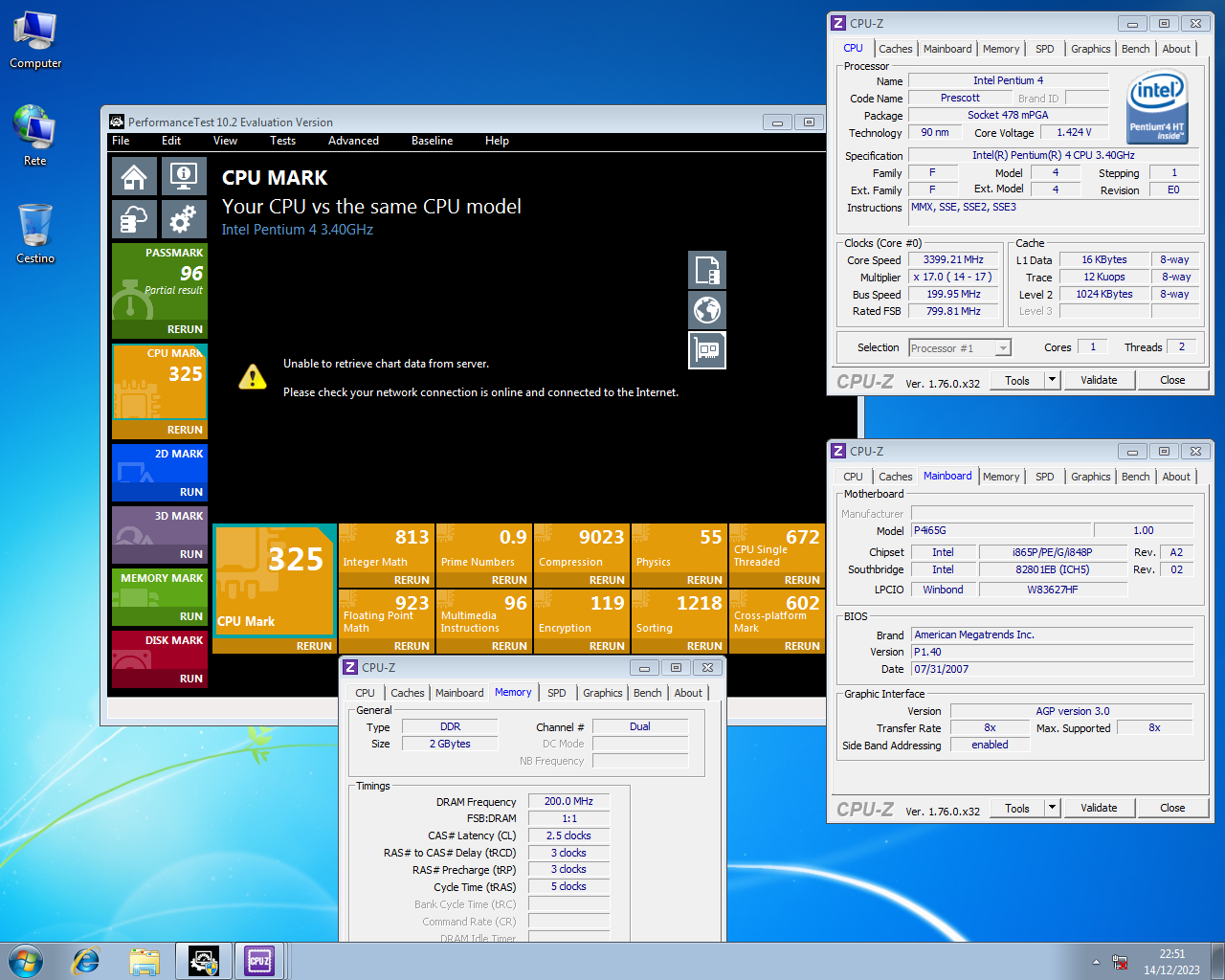

Invece sul notebook Acer Aspire mi sembra che non c'è questa funzionalità....però dovrei controllare meglio
Si confermo
il notebook Acer se la cava ancora bene su YouTube in Windows 8.1 installando però l'estensione H264ify nel browser e disabilitando l'opzione Illuminazione Cinematografica nella riproduzione a tutto schermo :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
Anche alla risoluzione di 1080p i frame persi sono comunque molto limitati, infatti nel test sono appena 67 su 4023 totali (cioè l'1.6%) perciò si verifica soltanto qualche lieve scatto ogni tanto, che non crea particolari fastidi durante la riproduzione :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
Effettivamente nel BIOS è probabile che si possa impostare il quantitativo di RAM dedicato alla scheda video integrata :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" /> e quindi magari migliorare un pò le prestazioni :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />
Beh sicuramente con l’ASUS P4C800-E Deluxe, potresti ottenere punteggi migliori (immagino) rispetto 🫡 alla ASROCK P4i65G, poi si noterebbe anche la differenza tra i 2 e i 3 GB
di RAM, che potrebbe essere minima, se usi Windows tipo XP, ma se usi 7 o 8, penso sia visibile un certo miglioramento, sicuramente vedrai un incremento nell’indice di prestazioni Windows (Memoria), da esperienze simili, di solito il punteggio sale 🧂 più lentamente oltre i 2 GB , ma potresti guadagnare circa mezzo punto 🧵, in assoluto potrebbe non servire se parti ad esempio da 3.2 (numero casuale
non riferito ad alcun PC), se invece in partenza avessi un 3.8, allora il mezzo punto in più ti permette il passaggio alla categoria superiore, superando il 4.0, da quello che ricordo, nel mio vecchio
PC Internet, avevo raggiunto il massimo punteggio con la RAM (4 GB), forse era come punteggio sul 4.9 (?).
Gaetano77 ha scritto:

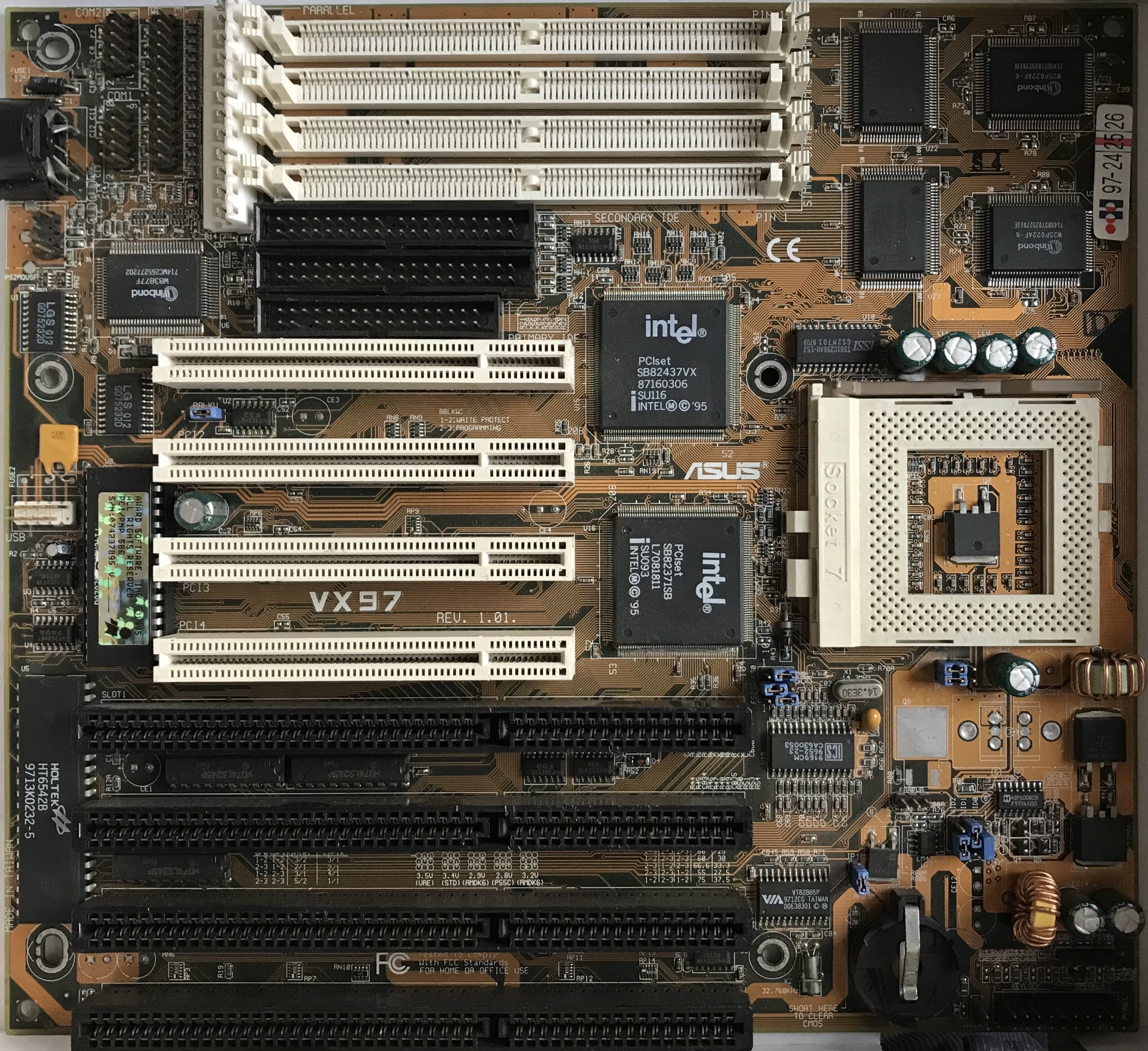

Molto bella in particolare la Asus VX97
basata sul chipset Intel i430VX, cioè lo stesso che equipaggia la DFI socket 7 del mio PC old in firma :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
Addirittura sul sito web Asus è ancora accessibile la pagina di supporto di questa scheda madre :coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" />
https://www.asus.com/it/supportonly/vx97/helpdesk_cpu/

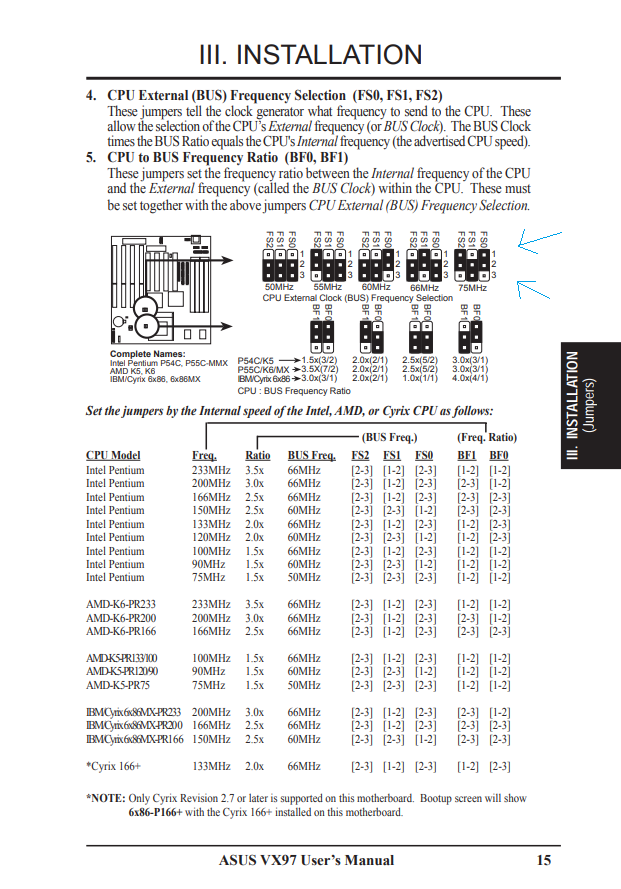

Come vediamo a pag. 15 del manuale di istruzioni, che si può scaricare sempre dal sito Asus a questo link:
https://dlcdnets.asus.com/pub/ASUS/mb/sock7/430vx/vx97/vx97-102.pdf?model=VX97
tramite i jumper è possibile addirittura impostare la frequenza di bus di 75 Mhz
/emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" /> (che ho indicato con le freccine blu nell'immagine sotto), cosa abbastanza inusuale per una scheda con questo chipset :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
Ovviamente per mantenere la stabilità in queste condizioni, ci vorrebbero delle memorie SIMM con latenza molto bassa, quindi difficili da trovare
Magari se hai tempo e voglia, mi piacerebbe vedere qualche benchmark su questa MoBo
così si potrebbe fare il confronto con la mia DFI socket 7 :cincin:/emoticons/toast.gif.5a798d050b99b4cd9e9d3b2b03101bd8.gif" title=":cincin:" width="60" /> :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />
Grazie mille
️
beh pensa che anni fa l’ho cercata (circa 20), ma non ho trovato nulla, o meglio si trovava ma non era conveniente, in quel periodo optai per un QDI Titanium, che inizialmente non sapevo cosa
avevo tra le zampe
, in seguito volendo aggiornare al K6-2, scoprii il BIOS modificato di Jan, e ho fatto alcuni upgrade, prima un K6-2 forse 300, poi un 400, per poi passare ad un K6-3-450, in seguito però il K6-3-450 è andato su una Olidata OLI-A5 (ASUS P5A), e nel QDI ho messo un K6-3-400.
Per quanto riguarda le frequenze di FSB, quelle sul manuale sono le frequenze usate dalle CPU del periodo, il 75 MHz era per le CPU Cyrix 6x86 200 (in seguito MII), queste funzionano a 150 MHz (2X75), nulla però vieta l’uso con altre CPU, penso che dovrebbe essere possibile trovare altre frequenze (impostazioni segrete), ad esempio 68 o persino 83 MHz, non credo ci siano quelle con PCI fisso a circa 33, o se ci sono non funzionano, perché sembra che i chipset Intel non li supportano, dovrò fare un controllo, guarderò il generatore di frequenza, da quello trovo tutte le impostazioni possibili, magari a sorpresa
ci potrebbe essere una frequenza superiore a 83 (?), il problema però, sarebbero le RAM a 72 PIN, non credo che si trovino quelle che vadano così veloce.
Per il confronto, nessun problema
anzi, l’interesse è reciproco, dovrai attendere che finisco la sperimentazione del VCORE sul 5BT5, che penso di finire a breve, forse già in questo fine settimana.
-

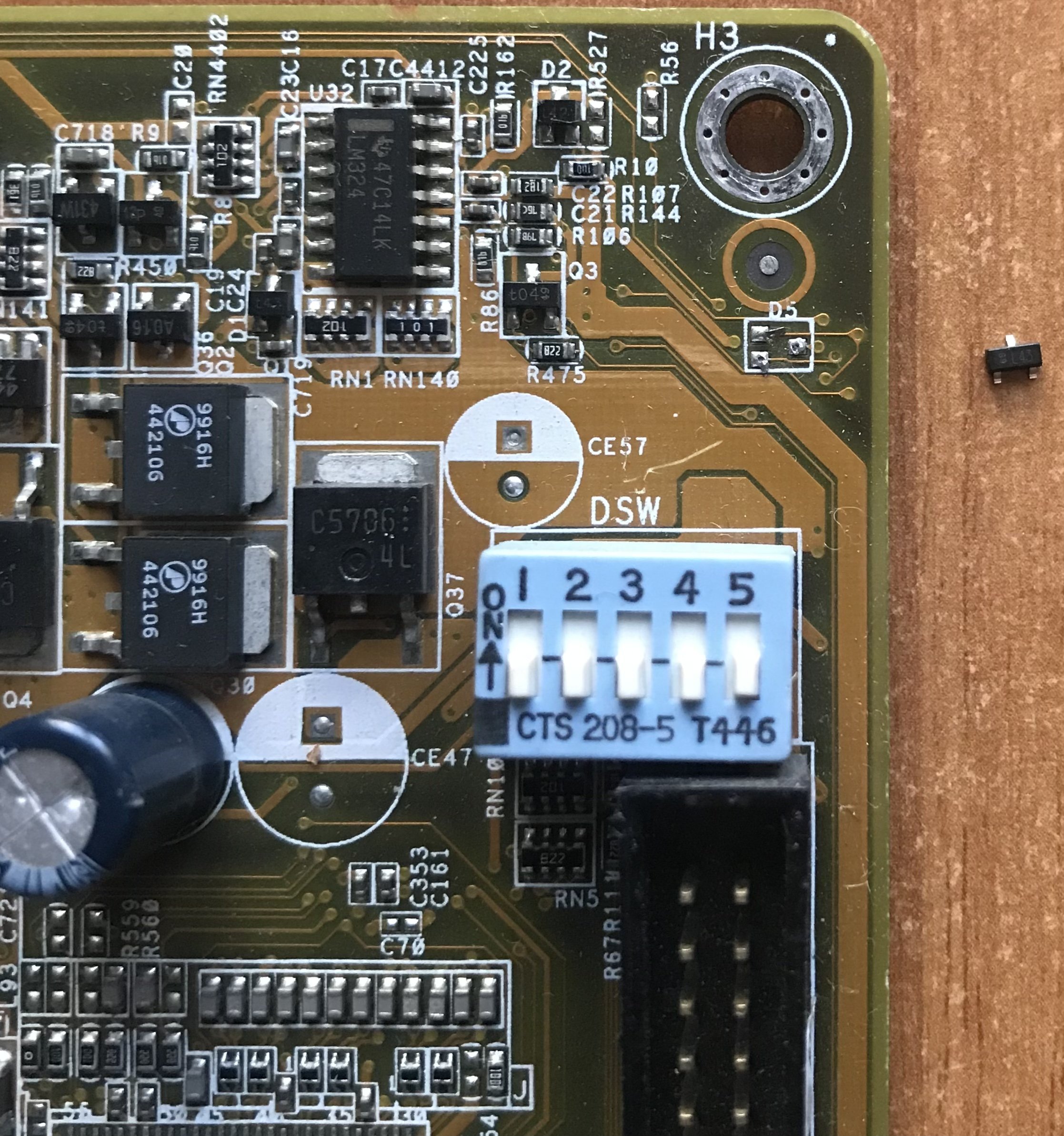

Ho appena terminato il lavoro sulla ASUS A7V400-MX, ho risaldato il diodo SMD (D5) siglato L43, l’operazione in se è molto semplice, nella realtà non è così, le dimensioni minuscole complicano il lavoro, e il risultato finale, anche se esteticamente non è quello che volevo, non è proprio identico a quello di fabbrica, ma la cosa importante è aver saldato i 3 pin, e aver ripristinato la funzionalità di quel circuito, esattamente non ho idea
a cosa sia collegato il diodo, però adesso il circuito non è interrotto, quindi se le tracce graffiate nel retro hanno continuità, la scheda potrebbe essere pronta per un test di avvio.
Prima di provarla, devo controllare bene
con il microscopio
, alcuni punti 🧵 sembrano essere graffiati superficialmente, altri invece non è chiaro se possano in alcuni punti essere talmente profondi, da spezzare la traccia, appena
posso li verifico, se non trovo nient’altro da sistemare, potrò iniziare a preparare la scheda per un primo test di avvio.
-
Purtroppo
una delle tre schede S.7, ha un danno non semplice da riparare, almeno parlando per me, è un lavoro abbastanza impossibile, ma con la giusta attrezzatura e il chip di ricambio (ammesso che non sia possibile rifare i pin mancanti), si potrebbe riparare.

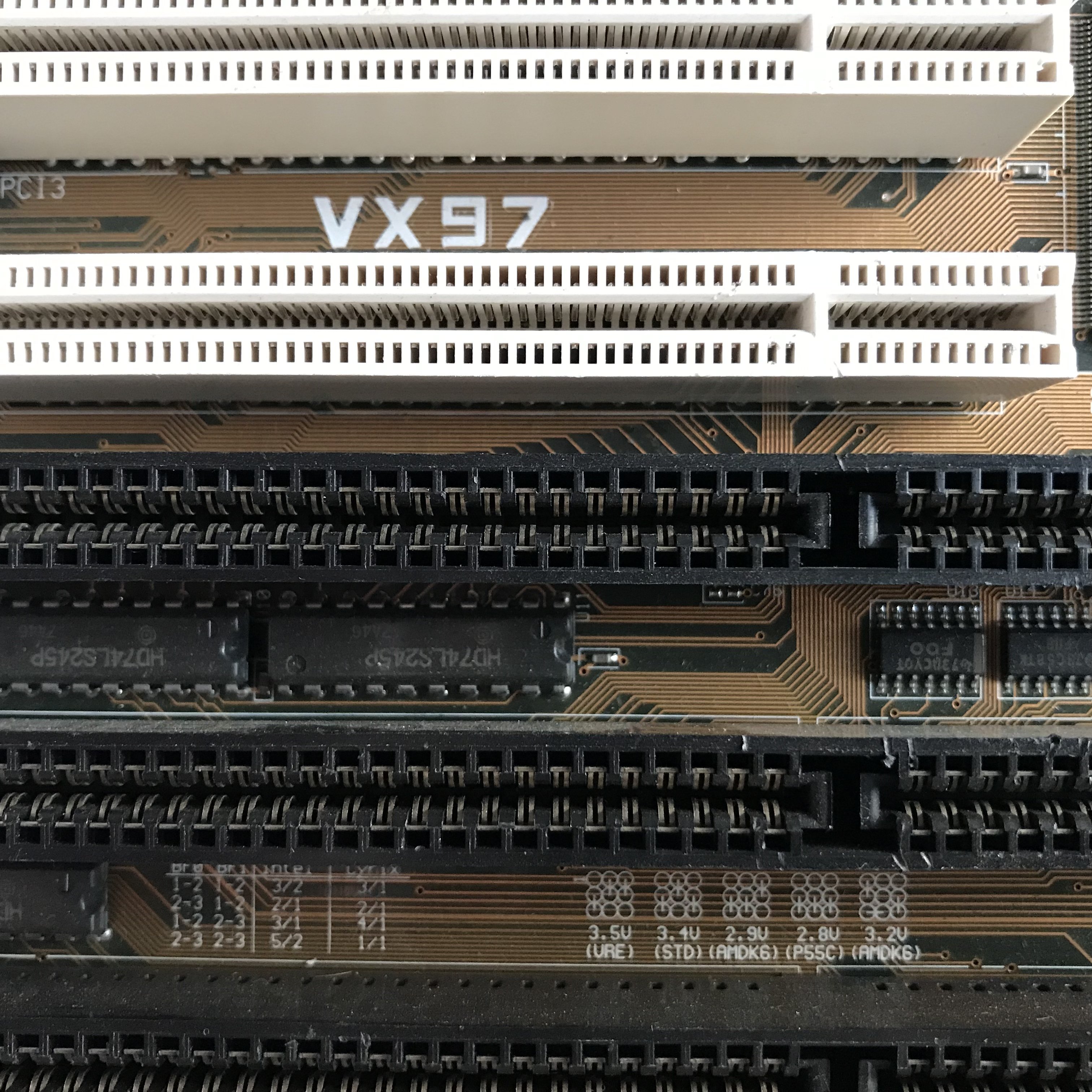

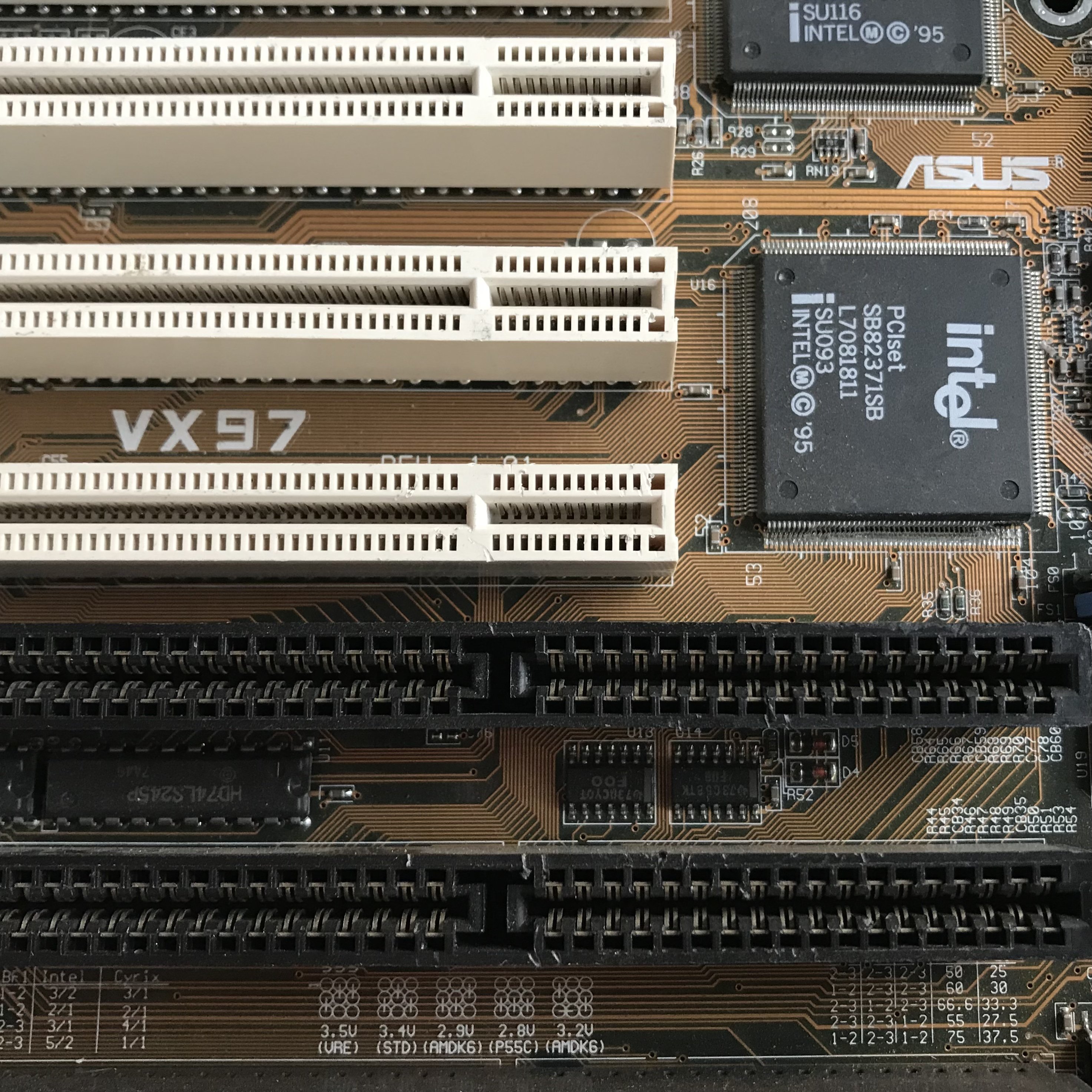

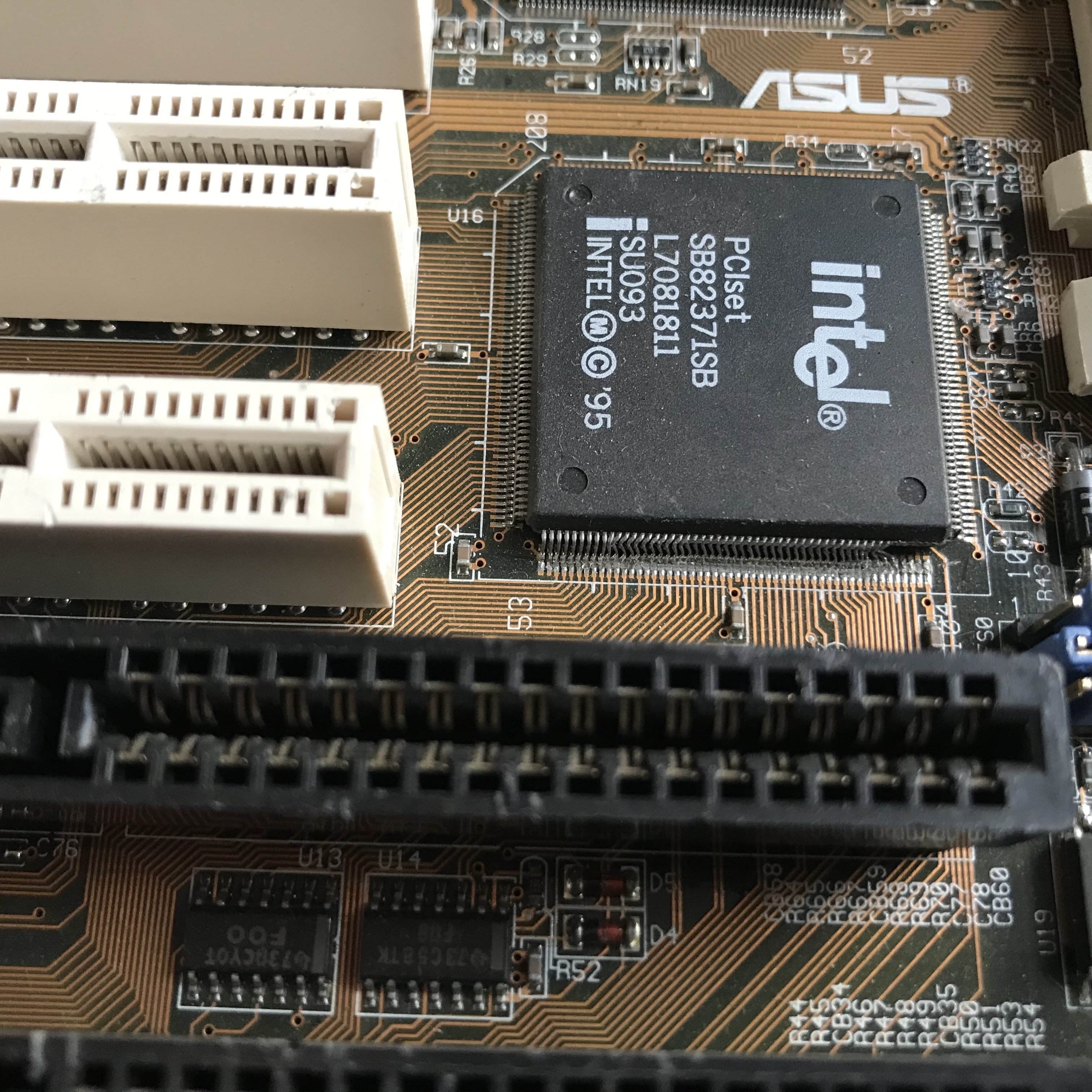

Purtroppo si tratta della ASUS VX97, il chip del SB ha alcuni pin mancanti, più quasi tutta la fila storta, forse è stato un tentativo di rimozione (?), in ogni caso la scheda la terrò da parte, al momento solo per collezione, in futuro se trovo il SB di ricambio, potrei affidarla a qualcuno che sia in grado di sostituirlo, sperando che non ci siano altri problemi oltre quello.

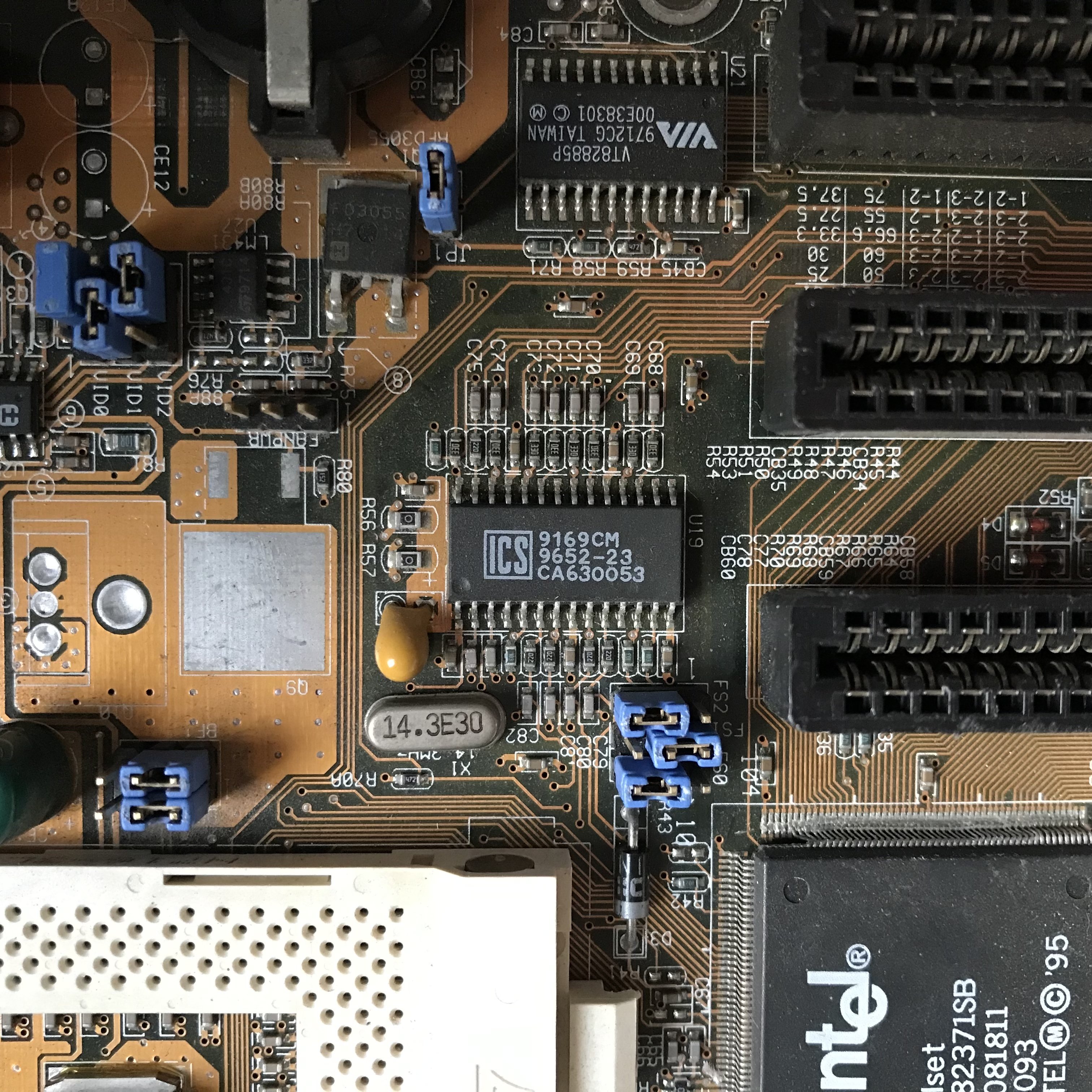

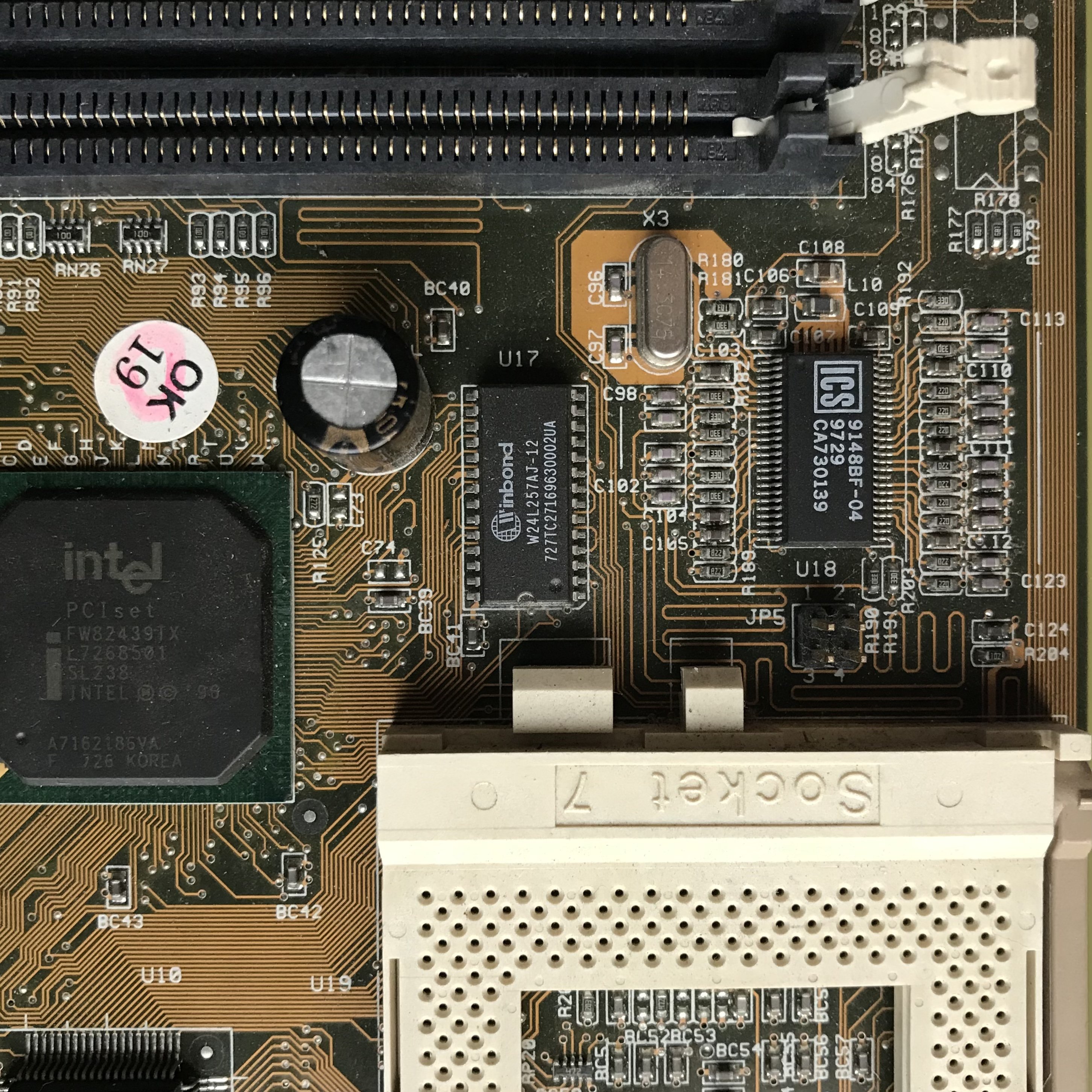

Solo per curiosità, controllerò le frequenze FSB del ICS 9169CM, ci potrebbe essere qualche altra frequenza oltre quelle riportate sul manuale, a parte quello, vedo che il circuito VCORE è di tipo switching, questo era di solito lineare su molte schede madri del periodo.
-
Ammetto che il problema sulla ASUS VX97, è stato una grande delusione
, ma per la sostituzione credevo fosse necessario trovare una scheda rottame, e prelevarne il chip, in realtà questo non è necessario, ho appena scoperto che sono in vendita, e sono (immagino) nuovi, al momento non lo ordino, ma lo farò in seguito, il costo non è proprio economico, ma neanche esagerato.

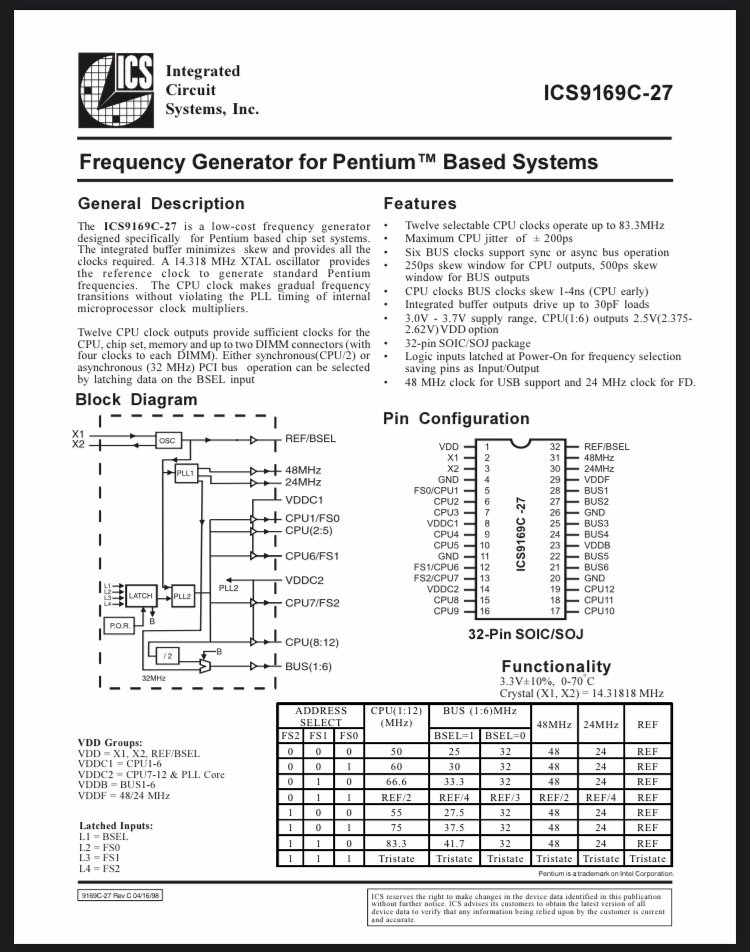

Per quanto riguarda il generatore di frequenza, ho visto un pdf, in cui si trovano altre impostazioni, tra queste c’è quella da 83 MHz, l’utilità è relativa, però all’occorrenza, si potrebbe fare qualche bench, o qualche overclock interessante 🧐.
Come suggerito da Jan, il VCORE si possono selezionare i voltaggi per le CPU AMD, di solito 2.2V o 2.4V, o anche 2.0V o più, inoltre il suo BIOS modificato J.2, permette l’uso di dischi di grossa capacità, cosa utilissima se si recuperano dischi da 40 GB
o più.
-
Ho tra le zampe
le tre schede S.7, quella che mi interessava di più, si è rilevata una delusione , si tratta della ASUS VX97, la scheda è danneggiata nel chip SB, al momento la metto via, ma in futuro penso di prenderne uno nuovo, e possibilmente con l’aiuto di qualcuno più attrezzato di me, lo farei sostituire.

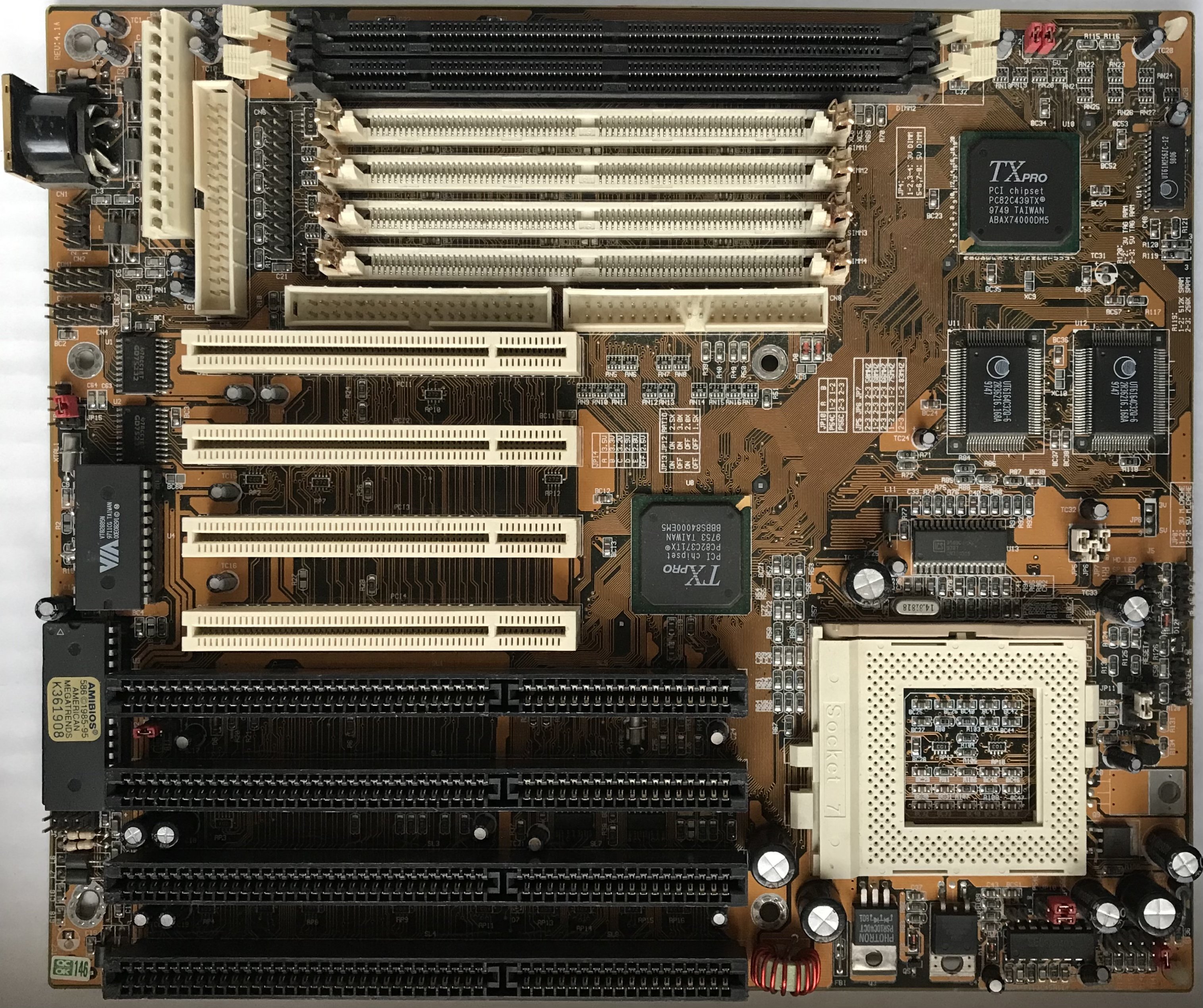

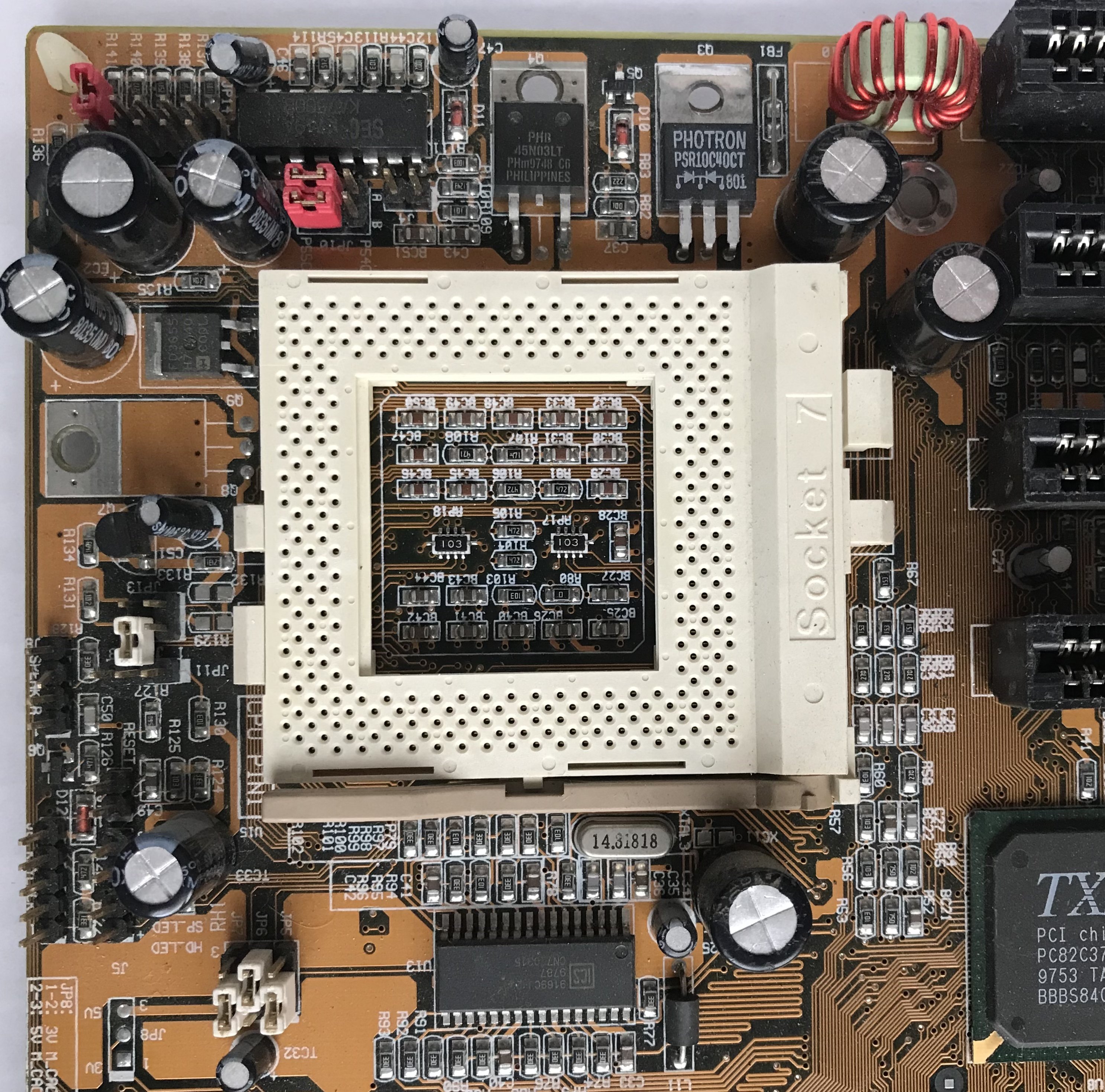

Passiamo ad una PCChips M560 (TXPRO = ALI A.4+), questa ha un chip tipo Dallas, che va sistemato, attualmente è stato inserito a rovescio, per il resto sembra tutto in ordine.

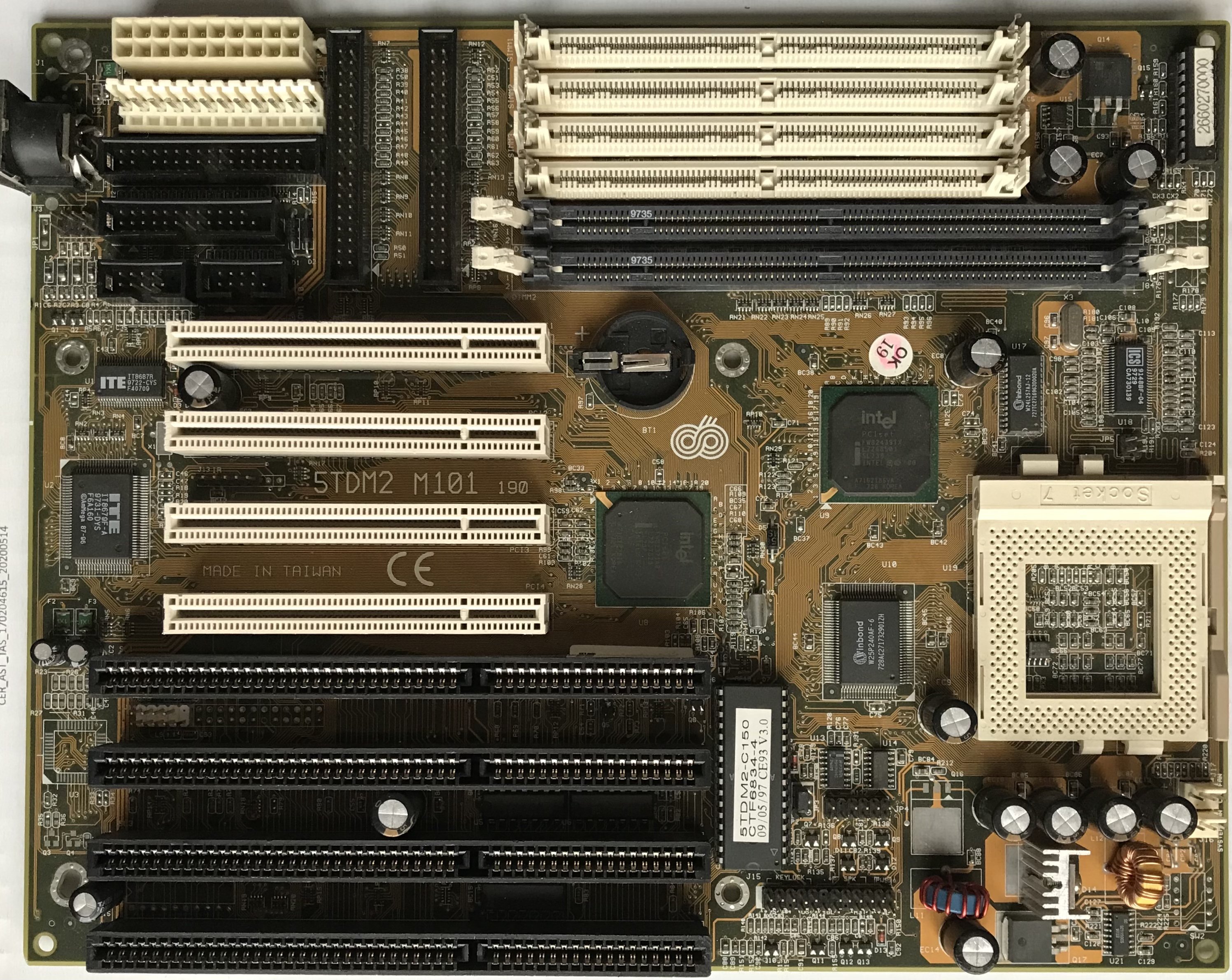

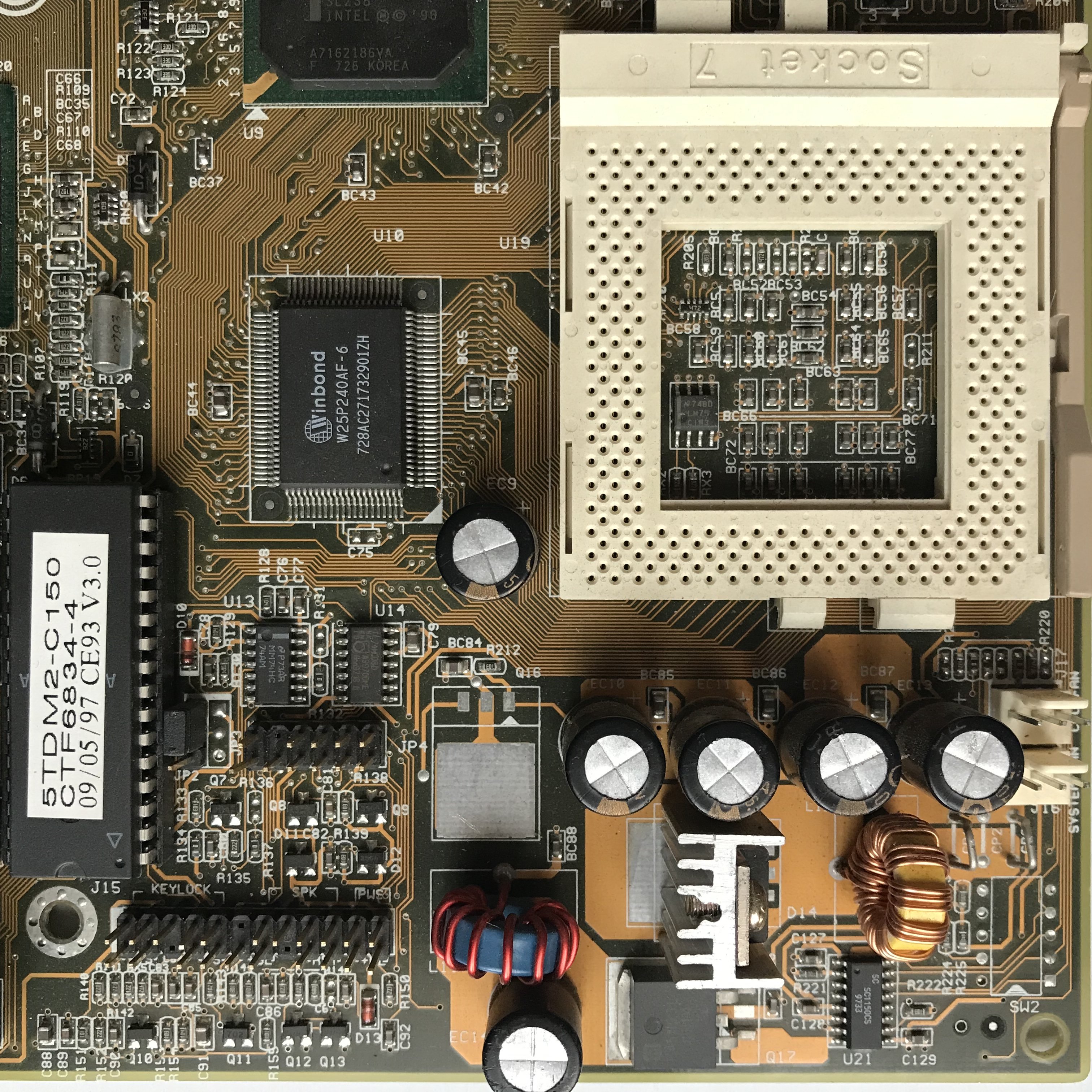

L’ultima scheda è una Chaintech 5TDM2, chipset Intel i430TX, non ha jumper per la selezione della CPU (FSB VCORE Multi ecc…), in realtà ci sono alcuni jumper, ma riguardano altro, dovrebbe avere un BIOS tipo quelli di QDI o ABIT, in grado di riconoscere automaticamente la CPU e il voltaggio, bisogna solo entrare nel BIOS e scegliere la velocità corretta, perché di solito parte inizialmente con frequenze basse, poi volendo si potrebbe provare se è possibile fare un overclock.
-
Delle tre schede madri S.7, ho già messo via la ASUS VX97, ma a giorni ordino il chip SB, vedrò in seguito a chi affidare la scheda per la sostituzione, teoricamente non dovrebbe essere troppo complicato sostituirlo, si potrebbe fare anche da soli, ma non conviene, si corre il rischio
️ di danneggiare irrimediabilmente la scheda, personalmente non ho intenzione di acquistare altri attrezzi
professionali, perché non li userei, o li userei occasionalmente.

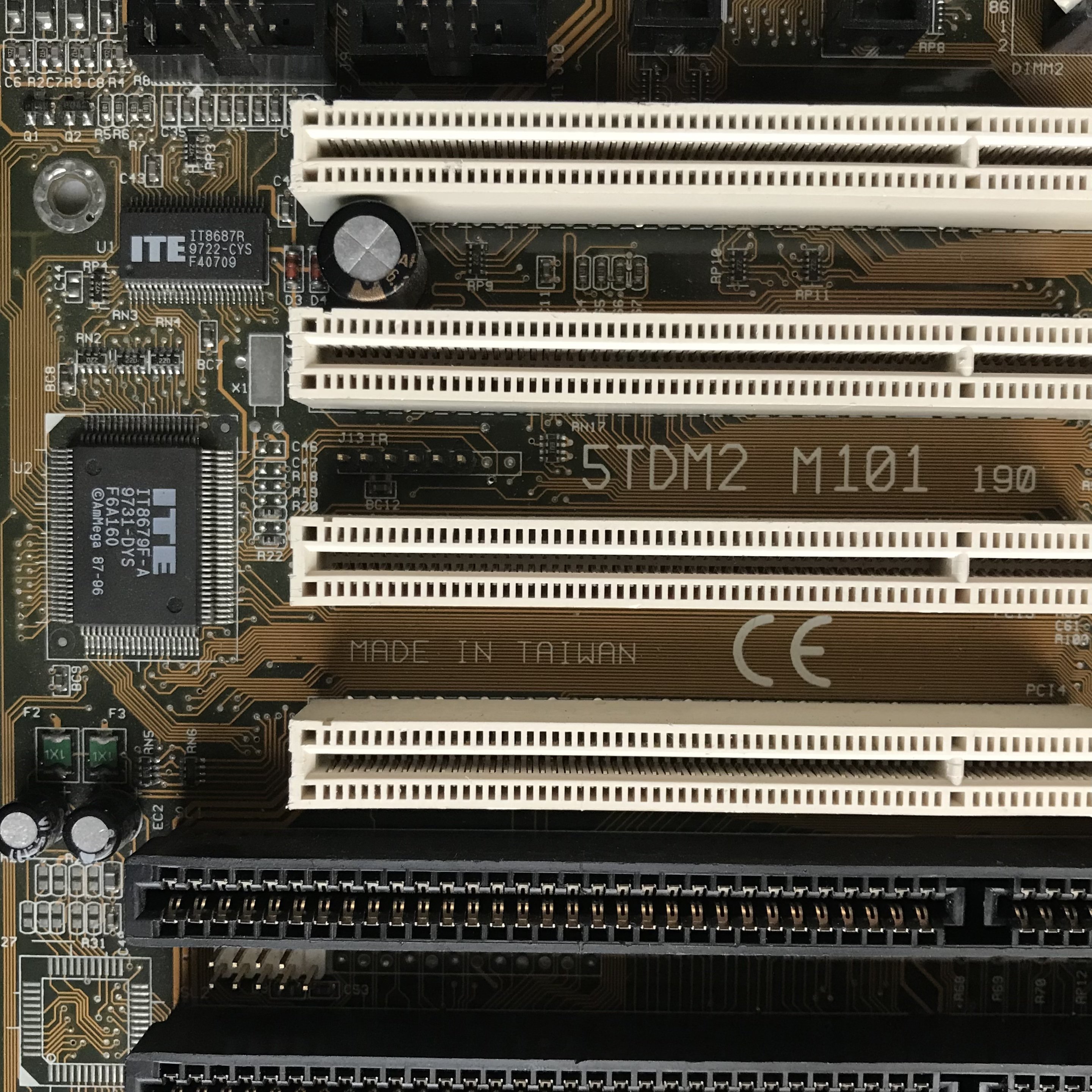

La scheda Chaintech 5TDM2, secondo me è molto interessante 🧐, penso di poterla provare quanto prima, ci sono vari vantaggi, più altrettanti svantaggi, iniziamo col dire che è jumperless, non un grosso problema se funziona, ma c’è da chiedersi con quali CPU funziona?
Stando al libretto (pdf online), sembra che non è possibile usare CPU con VCORE inferiore a 2.8V, non è un problema se si vuole usare CPU fino a 233 MHz, ma lo diventa se voglio metterci un K6-2 400 (o superiore), queste CPU funzionano solitamente a 2.2V, alimentarle a 2.8V o persino 2.9V, per un brevissimo periodo si può fare, ma mi chiedo se sia possibile da BIOS, andare al di sotto dei 2.8V?
Ma soprattutto il sistema di riconoscimento automatico, come identifica il K6-2?
Di solito viene riconosciuto come K6 (normale), ma per esperienza precedente sulla QDI Titanium, senza una mod al BIOS, il multi massimo sarebbe 5.5X, mentre le versioni CXT potrebbero, selezionare 2X per ottenere il 6X.
Per questo farò alcune prove, ammesso che la scheda funziona, usando un normale K6-233, che proverò a far funzionare, se da BIOS è possibile, con VCORE di circa 2.0-2.5V, se memorizza quelle tensioni più basse, e non le riporta a quelle di default (2.8-2.9V), sarei abbastanza sicuro che un K6-2 o 3, può essere un aggiornamento possibile.
-
Ero curioso 🤨 di vedere in funzione la Chaintech 5TDM2, così poco fa, ho recuperato una CPU i133 (Pentium P54), che era su una P5F76 che ho tra le MB da sistemare, ho messo sulla 5TDM2 un paio di RAM 72 PIN da 8MB ciascuno, che avevo tanti anni fa sui miei PC, per la scheda post card, ho usato stavolta il mio Riser ISA, permette il montaggio in orizzontale delle schede, in questo modo si può vedere meglio, sia i codici che i LED, dopo aver collegato tutto il resto, cioè alimentatore scheda video ecc…, provo ad avviare.
Inizialmente, sembra volersi avviare, si vede apparire un codice sulla post card, il codice visualizzato è C0 —, quindi si blocca, mentre ogni successivo tentativo di riavvio, non mostra alcun codice, per adesso a parte qualche tentativo senza CPU e RAM, che danno lo stesso risultato, sto riordinando le idee
, su cosa provare.

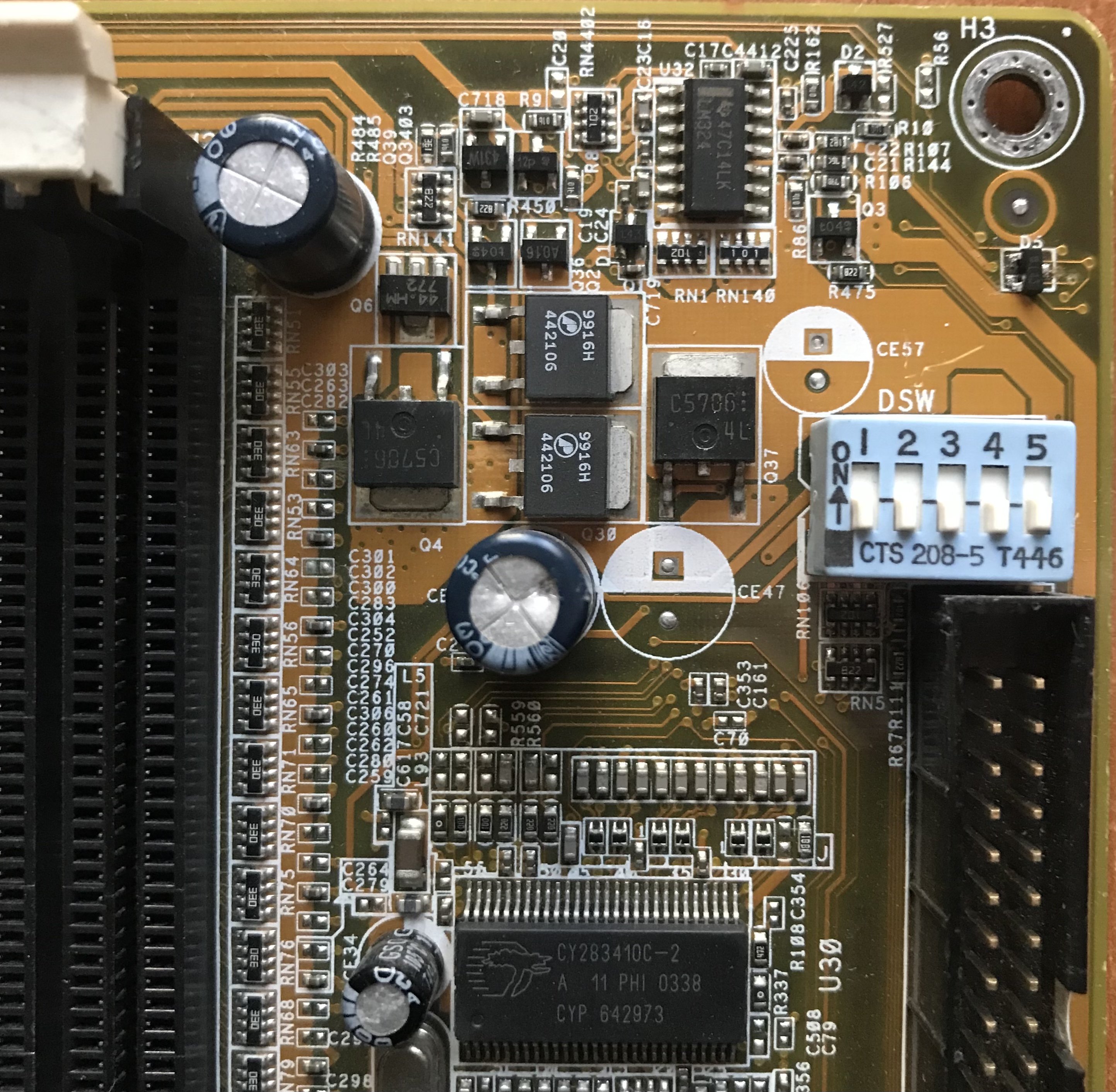

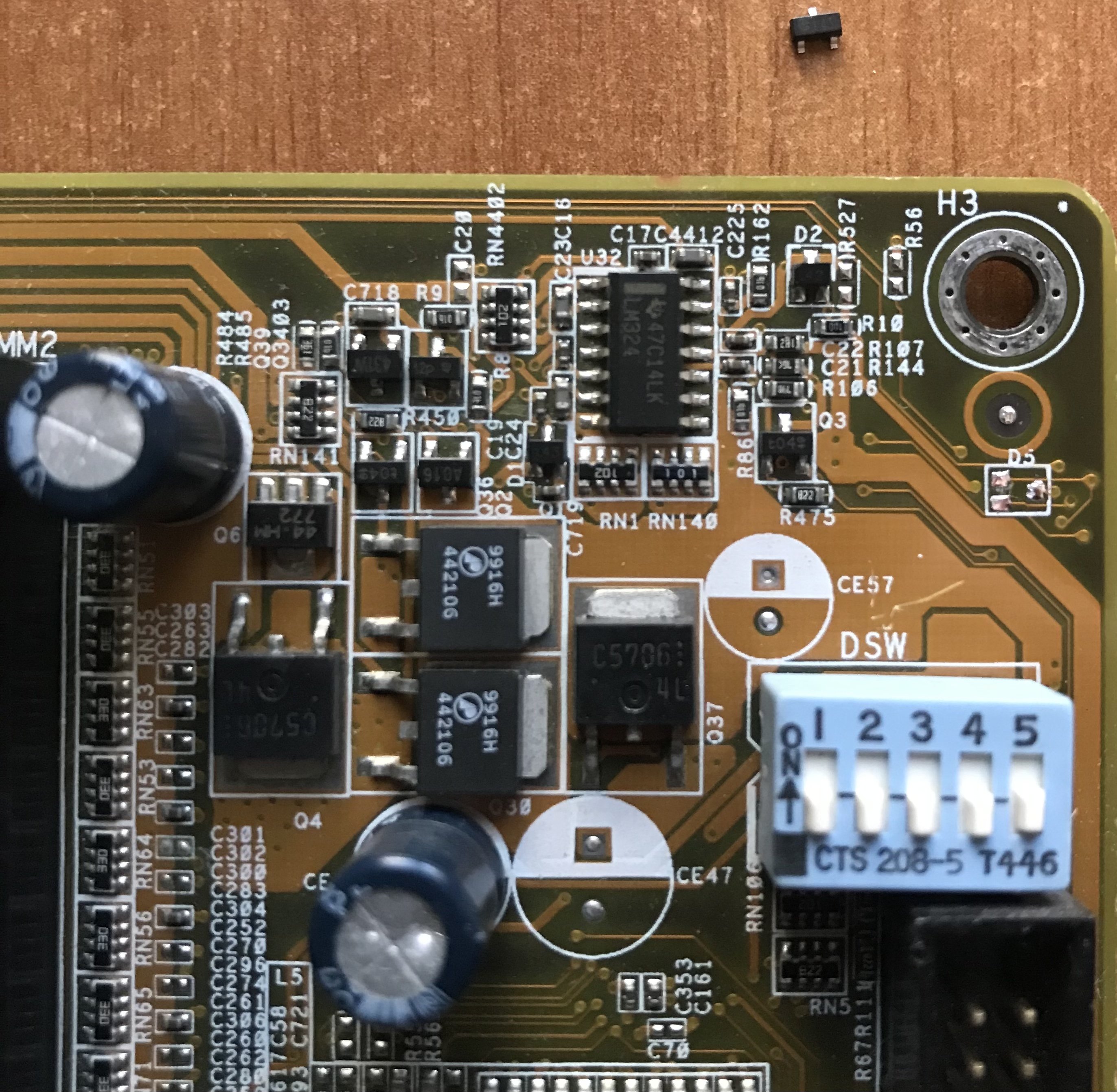

Mentre la scheda era in funzione, ho controllato le tensioni sui Mosfet, erano presenti tre Mosfet, e tutti avevano tensioni corrette, due circa 5V e uno circa 3.3V, penso quindi che le tensioni siano corrette, e che il problema potrebbe non essere hardware, perché il riconoscimento della CPU è automatico, e se qualcosa non va, non c’è la possibilità di passare al manuale (tramite jumper), per adesso mi limito a fare alcune prove con hardware diverso, un’altra CPU altra RAM, magari
si potrebbe sbloccare, spero
di ottenere qualche risultato, perché mi piacerebbe vedere questa scheda in funzione.
-
Proseguo con i tentativi di far andare la Chaintech 5TDM2, per adesso non è cambiato nulla, il massimo che riesco ad ottenere, è il codice post C0 —, lasciando la scheda accesa, sembra che ad un certo punto faccia un auto reset, forse
è il segno che qualcosa nell’avvio del BIOS è andato storto, o nel riconoscimento automatico della CPU (?), comunque è una cosa che si ripete penso all’infinito, dimenticavo nessun beep dallo speaker
, quindi in definitiva direi che posso fare qualche altra prova, ma non credo servirà a qualcosa.
Per adesso ho provato, una SDRAM da 16 MB, in entrambe i banchi, il reset del CMOS, e la scheda Post Card nello slot PCI, in tutti i casi nessun progresso, anzi normalmente non si vede alcun codice (— —), avviando l’alimentatore i led della tastiera
️ si accendono e si spengono, quindi almeno questo è positivo.
Ho provato a premere vari chip, prima di avviare, ma anche questo non ha dato risultati, anche se a questo punto 🧵, ho il forte sospetto 🤨, che ci sia un problema software, potrebbe essere un problema di BIOS, corrotto o danneggiato, oppure semplicemente aggiornato per errore, con quello di un altra scheda madre, non sapendo che versione era presente, penso che esaurendo le prove di hw alternativo, il prossimo passo da fare è togliere il chip BIOS, pulire 🧽 bene i pin del chip, riprovare, e se non cambia nulla, dovrei riprogrammarlo, sperando che questo risolva il problema, e che finalmente ottengo una schermata BIOS a video.
-
Attualmente tutti i tentativi di far andare la Chaintech 5TDM2, sono stati inutili, il massimo che riesco ad ottenere, è il codice post C0 —, lasciando la scheda accesa, sembra che ad un certo punto faccia un auto reset, giusto per togliermi il dubbio che la CPU fosse il problema, ho sostituito il P133 con un’altro uguale, i codici post code, sono rimasti quelli.
Per eliminare il dubbio che magari
il PC potesse dare qualche codice differente, ho sostituito anche l’altro P133, con un P166MMX, giusto per capire quali parti funzionano e quali no
, con il P166MMX la tensione
sul Mosfet è di circa 2.9V, direi corretta, questo è il segno che la parte del riconoscimento automatico del VCORE funziona, forse non funziona il programma di avvio del PC, perché penso funziona anche il riconoscimento della CPU, dato che la tensione del VCORE è scesa da 3.3V a 2.9V, quindi proverei ancora
️ qualcosa, se non cambia niente, inizio a cercare tra i BIOS disponibili, quello più aggiornato, da quello che ho capito, sembra che i K6-2 o simili, siano supportati, e il VCORE minimo sembra essere di 2.1V, valore che può essere usato con altre CPU della serie K6.
L’unica cosa che non ho capito cosa
sia FAN78, forse è una specie di scheda aggiuntiva per ridurre il VCORE (???).
-
Visto che per il momento con la Chaintech non riesco a fare progressi, decido di provare la PCChips M560 chipset TXPRO, la scheda è in condizioni pari al nuovo, a parte una leggera polvere, che ho spennellato, l’unico problema visibile, è il chip simil DALLAS, penso che abbiano provato senza successo a fare la mod., per usare le tradizionali batterie
🪫CR2032, per cui ogni modifica
️ al BIOS dovrebbe perdersi, questa modifica in passato l’ho fatta su una PCChips M549, credo che abbia lo stesso chip, nella M560 c’è un VIA VT82885V, nella M549 c’è un VIA ma non ricordo il modello, comunque so che nel caso in cui risulti guasto, ci sono chip alternativi da poter utilizzare in sostituzione.
Per la prima prova di avvio, ho tolto tutto dalla Chaintech, e l’ho messo sulla M560, ho usato il mio riser ISA, come si può vedere in foto, dopo aver collegato tutto, provo l’avvio, è funzionante!!!
Dopo aver mostrato i codici post in successione, c’è la schermata BIOS a video, e posso entrare nel BIOS premendo F1, il BIOS è AMI tipo Windows, a parte l’estetica il resto è praticamente quasi uguale a quelli tradizionali, e per oggi mi fermo
qui.
Da domani inizierò a fare qualche prova, e qualche bench DOS, attualmente la CPU va a soli 133 MHz, perché manca un jumper per selezionare 2.5X, rimedierò presto
, anche se inizialmente lo userò a velocità ridotta, in seguito terminati i bench, lo porterò a 166 MHz, e magari anche più su, ma dovrò usare un dissipatore con ventola, per adesso ho usato un dissi da chipset senza ventola, solo per una veloce prova d’avvio.
-
Per sistemare il chip RTC, dovrei recuperare
️🩹 la PCChips M549, fortunatamente ad un certo punto 🧵, ho smesso di mettere le schede in scatola
, da un po’ di tempo
uso un sistema diverso, con scatole sovrapponibili, normalmente uso quelle della pasta sfoglia
, che contengono quasi tutti i formati di schede madri, a queste scatole si può attaccare un po’ di nastro carta
, con scritto il marchio e il modello della scheda madre, per la M549 invece serviva una scatola più alta, ne ho una normale di dimensioni quasi cubiche, e ci sta dentro, in conclusione è facile da localizzare e non bisogna rovistare, se posso nel pomeriggio la tiro fuori, e controllo il chip RTC, dovrebbe essere simile se non uguale 🟰, a quello della M560, vedremo…
Come avrete notato la RAM, nella prima schermata del BIOS, è di soli 16 MB, non è un modulo riconosciuto a capacità ridotta, si tratta proprio di un 16 MB, ne ho altri, non molti che proverò, voglio averne due o tre a disposizione, per usarli nei test di prima accensione, purtroppo
immagino siano dei PC66 o al massimo dei PC100, per cui andrebbero bene solo nei primi PC con SDRAM, per gli altri vedrò di trovare dei moduli da 32 MB PC133.
Per questa M560, non ho deciso quanta RAM usare, molto dipenderà dalla CPU, e soprattutto dalle frequenze possibili del FSB, ci sono disponibili sia il 75 che l’ 83, devo vedere se per caso ci sono le stesse frequenze con PCI a circa 33 MHz, se ci sono diventa molto interessante 🧐, potrei persino mettere un K6-500, usando il multi 6X (2X) e FSB 83 con il PCI a 33, purtroppo
su schede madri con chipset Intel queste impostazioni non funzionano, qui però dovrebbero funzionare, almeno con CPU tipo Cyrix, purtroppo con queste CPU non è possibile andare a 500 MHz, al massimo si può arrivare a quasi 300 MHz, escludendo qualsiasi overclock.
-
Ho recuperato
️🩹 la PCChips M549, con grande sorpresa , il chip era … identico!!!

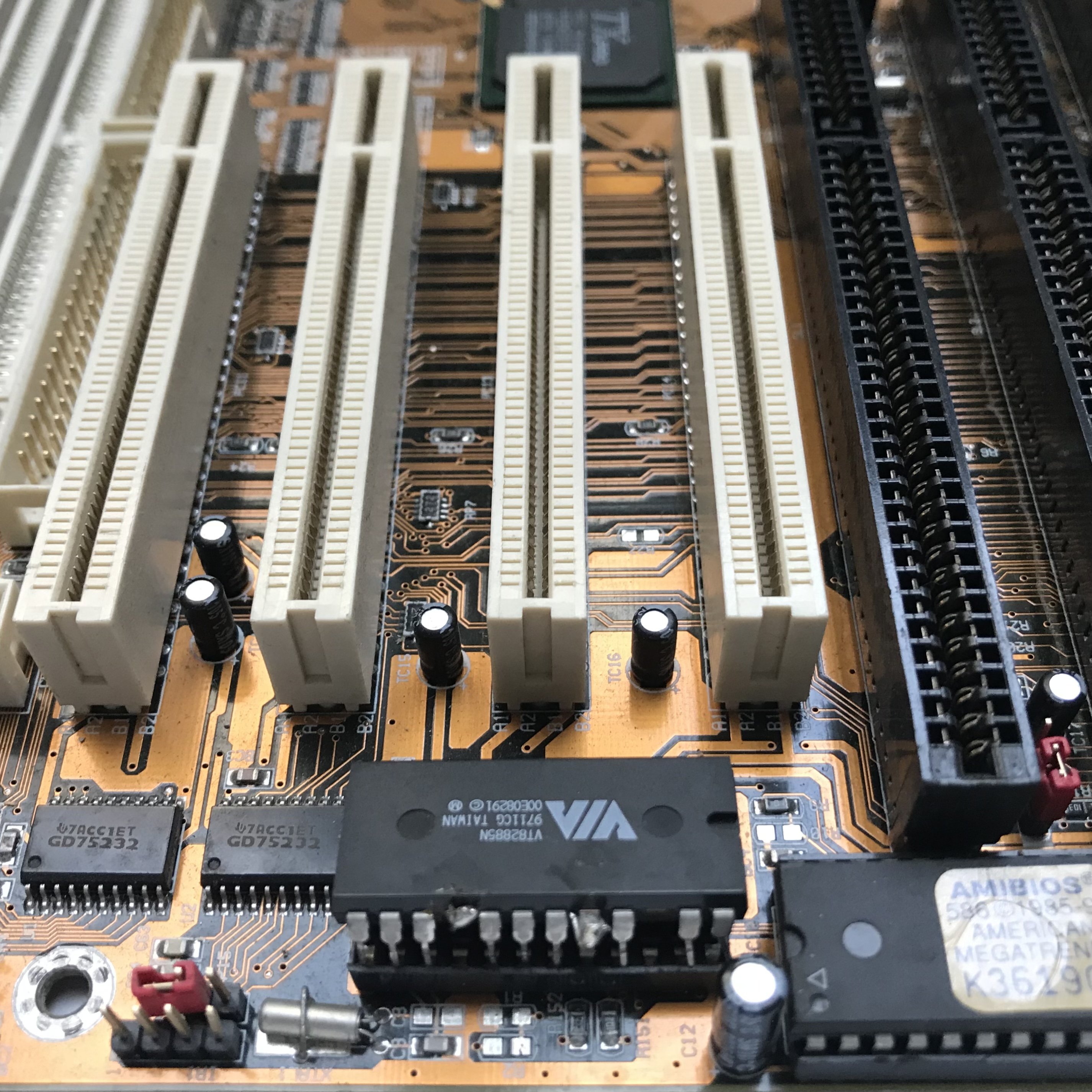

Ricordavo un chip VIA, anche se in realtà era coperto inizialmente da una cover in plastica, con scritto sopra:
Houston Tech 12888A
Real Time 9639A1 16869V
All’Interno c’era una piccola batteria 🪫, CR1225 3V, saldata al chip VIA VT82885N, ovviamente
era completamente scarica, quindi ad ogni avvio del PC, qualsiasi impostazione del BIOS veniva persa
, e quest’ultimo veniva riportato alle impostazioni originali di fabbrica.
A questo punto 🧵, devo provare a saldarci due fili 🪡, in modo da poter collegare una batteria
da 3V, non per forza una CR2032, se non si perde ogni modifica al BIOS, significa che il problema era solo dovuto alla mancanza di corrente, se invece non va ugualmente, il chip potrebbe essere danneggiato, perché inizialmente era montato al contrario
, fortunatamente prima di avviare, l’ho rimesso nella giusta posizione.
Attualmente sulla M549 ho una scheda video CL da 1 MB, una scheda audio SB ISA Vibra 16, e una CPU AMD K6-2 CXT a 360 MHz, perché Windows 95 non gradisce i 400 MHz, ci vuole un file per correggere il problema, ma quella scheda ha lo stesso problema della Soyo 5BT5, la cache L2 non va, bisogna disabilitarla per far funzionare il PC, quindi per adesso mi accontento di 360 MHz, in futuro vedrò di risolvere il problema, magari
è qualche cattivo
contatto dei chip cache.
-
Proseguo i test con la PCChips M560, attualmente c’è un P.166MMX a 133 MHz e 16 MB di SDRAM, sufficienti per far girare programmi DOS, il primo passo è proseguire con il BIOS fino all’avvio dal drive del O.S., ebbene memorizzo le nuove impostazioni, e proseguo fiducioso che il PC si avvia normalmente, purtroppo
non è così, si blocca praticamente subito, mostrando sulla post card un codice d’errore 71, che non credo sia molto utile, dopo alcuni tentativi inutili, decido di provare a disabilitare la cache L2, questo funziona e il PC si avvia!!!
Stranamente non è il primo PC S.7 che ha problemi di cache L2, non credo che dipenda dal chip RTC, però non posso escludere nulla per adesso, così il PC risulta più lento, esattamente non so di quanto, però almeno posso farci i bench di Phil’s, questo è quello che ho ottenuto:
2) 95.2 | 3) 64.7 | 4) 34.0
5) 30.3 | 6) 13.9
a) 198.64 | b) 58.44 | c) 30.5
d) 13.7 | e) 12.1
l) 1068.55 e 2236.32 | n) 99.23
Questi valori non sono stati confrontati con quelli di PC simili, non mi aspetto valori alti, anzi semmai il contrario.
Per adesso proseguo con altri bench, in seguito vedrò se è possibile risolvere il problema della cache L2, sinceramente non lo considero funzionante se non va, spero
non sia un gran rompicapo, e che sia solo un cattivo 🦹
️ contatto, vedrò se riesco a trovare qualcosa di anomalo, tutto sommato se funziona (anche la cache!) potrei farci qualche prova interessante 🧐, comunque sembra che i chip cache L2 siano un po’ delicati, ho almeno tre schede in cui la cache non va, insomma due PCChips con cache difettosa, mi viene in mente la famosa cache fasulla, spero che in queste schede (M549 e M560) non ci sia (?).
-
Cambio di frequenza sulla PCChips M560, adesso co entrambe i jumper, ho 166 MHz, che sarebbe la frequenza corretta del Pentium MMX, il prossimo passo dovrebbe essere, il cambio di FSB da 66 a 75, non ho visto
se il generatore di frequenza ha il 75 e l’83 con divisore 2.5X (per il PCI), questo permette di tenere alla giusta frequenza le schede, la memoria non saprei
, probabilmente no!
Con la frequenza di 166 MHz, ho eseguito i bench di Phil’s, c’era da aspettarsi un guadagno nei punteggi, ed in effetti è così, sarebbe interessante 🤨 vedere con la cache L2 attiva quanto influisca nei risultati, purtroppo
al momento non funziona, in futuro proverò a capire perché non va, la cosa più probabile è che ci sia uno dei chip guasti, se le saldature sono perfette 🤩
Vediamo i punteggi dei bench:
2) 192.9 | 3) 70.9 | 4) 39.7
5) 33.7 | 6) 15.2
a) 211.59 | b) 62.19 | c) 33.6
d) 14.9 | e) 13.2
l) 1736.42 e 2795.42 | n) 124.02

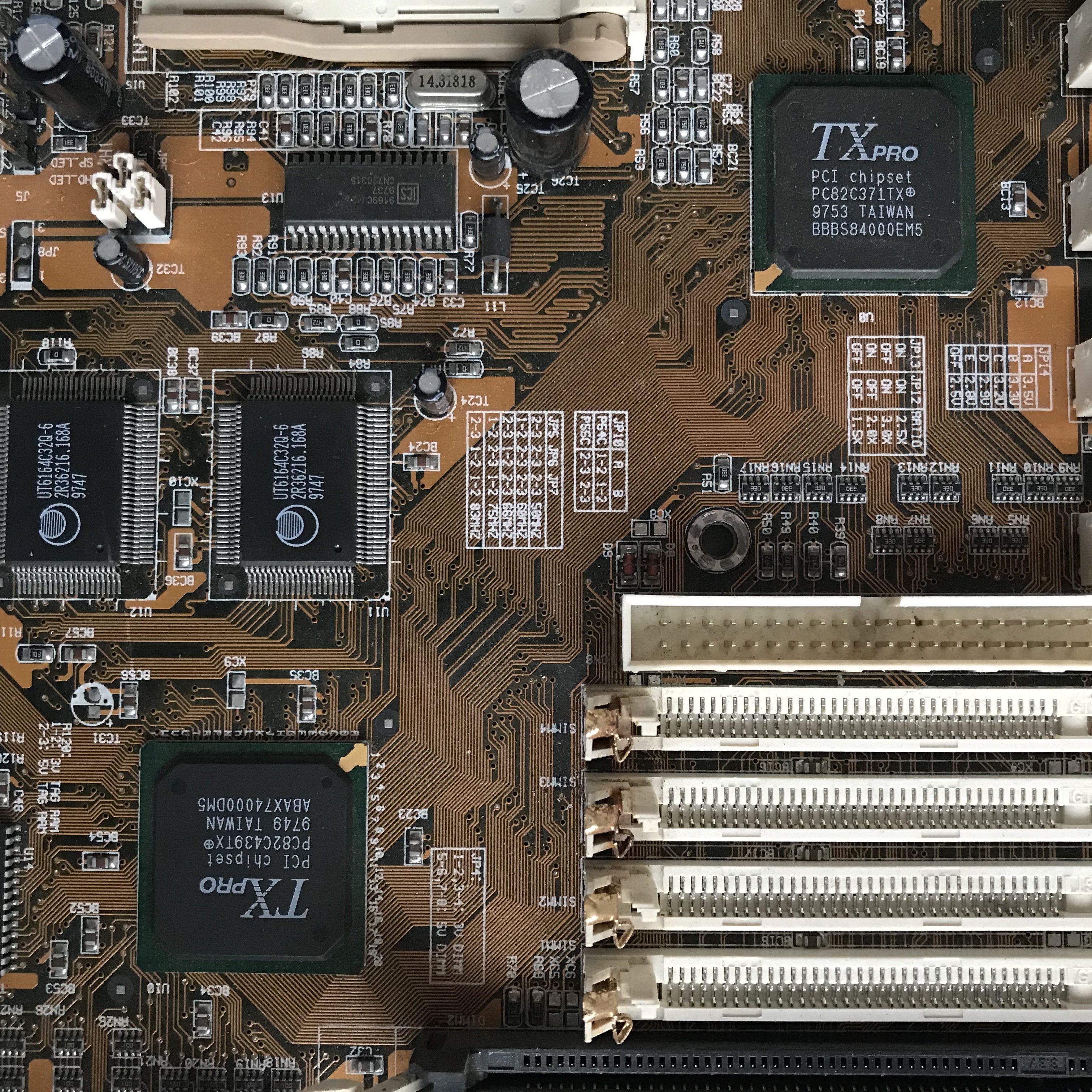

Riguardo i chip Cache L2, sono degli UT6164C32Q-6, devo vedere quali pin sono dell’alimentazione, per vedere se c’è il corretto voltaggio, misurare la tensione
non sarà facile, ma cercherò di capire quale sia il circuito che li alimenta.
Almeno per adesso, rinvio la mod del chip RTC, tanto per il momento non è necessario memorizzare le impostazioni, quando avrò terminato con la cache, sistemerò il chip RTC.
Infine ho notato che sul jumper della dimensione della cache, sul 2-3 c’è saldato un condensatore (?) SMD, forse
potrebbe essere lui il problema???
-
Dunque riguardo la PCChips M560, il problema della cache L2 non funzionante, è limitante nelle prestazioni globali, esattamente non so di quanto, ma penso almeno del 10% o persino di più.
Come risolverlo? Dipende da cosa
difetta, attualmente ho riscontrato qualcosa di anomalo, sulla selezione della capacità, sui pin per 512 KB c’è una resistenza 0 OHm
, e questo è giusto, ma sulla selezione per 256 KB, invece di essere vuoto , c’è un SMD (condensatore?), ecco penso che in qualche modo possa interferire, e quindi lo toglierei, se la cache funziona è chiaro che creava problemi, in definitiva sono dell’idea che bisogna toglierlo, anche perché non l’ho visto in altre schede madri, vedremo se posso risolvere rimuovendo quel SMD.
-
PC@live ha scritto:
Dunque riguardo la PCChips M560, il problema della cache L2 non funzionante, è limitante nelle prestazioni globali, esattamente non so di quanto, ma penso almeno del 10% o persino di più.
Come risolverlo? Dipende da cosa
difetta, attualmente ho riscontrato qualcosa di anomalo, sulla selezione della capacità, sui pin per 512 KB c’è una resistenza 0 OHm , e questo è giusto, ma sulla selezione per 256 KB, invece di essere vuoto , c’è un SMD (condensatore?), ecco penso che in qualche modo possa interferire, e quindi lo toglierei, se la cache funziona è chiaro che creava problemi, in definitiva sono dell’idea che bisogna toglierlo, anche perché non l’ho visto in altre schede madri, vedremo se posso risolvere rimuovendo quel SMD.
Molto interessante questa MoBo PCChips socket 7!
:coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" />
Secondo questo sito di hardware-old, in realtà la Matsonic MS-5025S sarebbe un altro nome della PCChips M576 (e non 560) :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
PCChips/Hsin Tech M576 - The Retro Web
Però penso che si tratti più di un errore del sito web siccome nell'immagine alcuni particolari della scheda sono diversi :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> inoltre è riportato come chipset l'Intel i430TX, mentre la M560 è equipaggiata sicuramente con un ALI Aladdin IV:
PCChips/Hsin Tech M560 V3.x (w/ Dallas RTC) - The Retro Web
La cosa interessante è che questa scheda madre dovrebbe sipportare anche la velocità di bus di 83 Mhz
com'è specificato nella pagina di descrizione e anche nel manuale d'istruzioni :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
m560v31-674c8ff5849da096241623.pdf (theretroweb.com)
Tra l'altro sempre nel manuale vediamo che il voltaggio minimo selezionabile è 2.5V, quindi ciò consentirebbe di installarci senza problemi anche i K6-2 funzionanti a 2.4V
:leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
Per quanto riguarda la cache L2, questa può influire sulle prestazioni anche fino al 25% però soprattutto nelle applicazioni da ufficio, invece diciamo che i giochi dovrebbero risentirne di meno
Magari se hai tempo e riesci ad aumentare la RAM, sarebbe interessante vedere anche qualche benchmark in Windows 98 oppure XP
/emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" /> :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />
-
Gaetano77 ha scritto:
Molto interessante questa MoBo PCChips socket 7!
:coolsmiley:/emoticons/coolsmiley.gif.983d3beed3863508beb9b927209150f0.gif" title=":coolsmiley:" width="22" />
Secondo questo sito di hardware-old, in realtà la Matsonic MS-5025S sarebbe un altro nome della PCChips M576 (e non 560) :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
PCChips/Hsin Tech M576 - The Retro Web
Però penso che si tratti più di un errore del sito web siccome nell'immagine alcuni particolari della scheda sono diversi :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" /> inoltre è riportato come chipset l'Intel i430TX, mentre la M560 è equipaggiata sicuramente con un ALI Aladdin IV:
PCChips/Hsin Tech M560 V3.x (w/ Dallas RTC) - The Retro Web
La cosa interessante è che questa scheda madre dovrebbe sipportare anche la velocità di bus di 83 Mhz
com'è specificato nella pagina di descrizione e anche nel manuale d'istruzioni :leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
m560v31-674c8ff5849da096241623.pdf (theretroweb.com)
Tra l'altro sempre nel manuale vediamo che il voltaggio minimo selezionabile è 2.5V, quindi ciò consentirebbe di installarci senza problemi anche i K6-2 funzionanti a 2.4V
:leggi:/emoticons/fact.gif.70def7c3110e9abfc15e400dc0af8e5c.gif" title=":leggi:" width="24" />
Per quanto riguarda la cache L2, questa può influire sulle prestazioni anche fino al 25% però soprattutto nelle applicazioni da ufficio, invece diciamo che i giochi dovrebbero risentirne di meno
Magari se hai tempo e riesci ad aumentare la RAM, sarebbe interessante vedere anche qualche benchmark in Windows 98 oppure XP
/emoticons/angel.gif.e7fb5052060d2ebd389308c73cba176c.gif" title="" width="18" /> :ciao:/emoticons/ciao.gif.2c5433fd92e3fc5d9cd93be36cae46e0.gif" title=":ciao:" width="25" />
Si Grazie
️ mille
È vero che queste schede siano state messe in commercio con altri marchi, ma sostanzialmente erano la stessa scheda (con lo stesso BIOS), verso il 2005 si è scelto di non produrre schede madri con marchio PCChips, preferendogli ECS, comunque sia, personalmente ho delle schede identificabili come PCChips, ma in realtà sono a marchio diverso, ad esempio “PC100” “Elpina” o altri.
Tornando alla M560, ebbene a parte il PCB molto sottile, che flette molto inserendo le schede negli slot ISA e PCI, sembra che non sia affatto male a prestazioni, forse il chipset non sarà come quello Intel, però come prestazioni globali potrebbe essere non molto lontano, e qui il discorso
sulla cache potrebbe essere importante.
Come scheda PCChips, sembra che non sia tra quelle terribili
, mi riferisco a quelle schede con chip cache falsi, qui i chip cache ho la certezza che funzionano, perché su una scheda sistemata di recente (M550 i430TX), ci sono dei chip cache identici e funzionano, per cui penso per prima cosa vada rimosso l’ SMD saldato accanto alla resistenza 0 OHm , in seguito dovrei controllare se arriva corrente ai chip, ho notato un possibile secondo problema (di fabbrica?), c’è un jumper JP8, che serve per il voltaggio dei chip cache, non c’è niente collegato, quindi o non arriva corrente, oppure è su un valore fisso, che potrebbe essere 5V oppure 3.3V, se anche questo non risolve, dovrei cercare se per caso c’è altro che mi sfugge.
La M560 che ho è una versione 4.1A, credo sia l’ultima di queste schede, e potrebbe avere delle piccole migliorie rispetto 🫡 alla versione precedente 3.1.
Riguardo alla tensione
minima del VCORE, è possibile impostare 2.5V senza alcun jumper, con questo voltaggio si può mettere un K6-2 o III, che funzionano ugualmente con un leggero overvolt, magari scaldano un po’ di più, ma se non si superano i 2.6V, che è il VCORE massimo per queste CPU K6, indifferentemente che siano 2.2V 2.3V o 2.4V, anzi i K6-2 450 da 2.4V sembra siano la prima versione di queste CPU (forse non CXT?), e quindi potrebbero essere più problematici rispetto 🫡 agli altri da 2.2V, ma non ne ho uno disponibile, e quindi non dire se sia uguale 🟰 oppure no.
Aumenterò la RAM sicuramente, il modulo da 16 MB, lo userò come modulo per provare altre schede madri, perché altrimenti dovrei cercare ogni volta un modulo diverso, con il dubbio che funzioni o meno, insomma pensavo per questa scheda che 64 MB o persino 128 MB siano l’ideale, e forse
potrei usare un solo modulo di memoria, così se serve posso raddoppiarla con un secondo modulo, arriverei a 128 MB o persino 256 MB, che è più che abbastanza per questo PC.
-
Ho appena
finito l’upgrade della RAM del M560, ho tolto il banco da 16 MB, che riutilizzerò in altre schede madri durante i test di avvio, e ho messo su un modulo che avevo scartato in altri PC.
Si tratta di una SDRAM 128 MB faccia singola, PC133 CL3, in questo PC funzionerà al massimo come PC83, per questo motivo è molto probabile che possa essere usato come CL2, se non lo fa già, per questo si dovrebbe controllare da BIOS, ed eventualmente si può cambiare il CL, usando quello più basso, che io sappia è 2, meno di così non so se sia possibile.
Attualmente ho 128 MB di RAM, in seguito potrei se necessario aggiungere, un secondo modulo da 64 o 128 MB, in questo modo otterrei 192 MB o 256 MB, questi quantitativi sono già sufficienti per Windows XP, ma per un PC S.7 sono molto più di quello che serva, di solito 64 MB sono da considerarsi abbastanza, per il DOS anche 32 MB sono parecchi, ma se avessi un quantitativo di soli 32 MB, userei al massimo Windows 95, per Windows 98 64 MB o più, sono sufficienti a farlo girare abbastanza bene
.
Tornando a JP8, ho fatto alcune verifiche, ed in effetti sul pin 1 e 3 (anche se in realtà non ci sono), ho trovato circa 3V e 5V, mentre sul pin 2 0V, questo significa che tramite jumper su 1-2 o 2-3, si fa arrivare tensione
al pin 2, che dovrebbe alimentare i chip cache L2, cosa che probabilmente non succede, questo spiegherebbe perché non funziona, a questo punto 🧵 non so se prima mettere i tre spilli
del JP8 con un jumper, oppure provare a rimuovere l’SMD saldato a fianco della resistenza 0 OHm .
-
Controllando meglio i chip cache, dal pdf risulta che i VCC sono a circa 3V, quindi questo è il primo controllo da fare, prima però bisogna vedere se c’è continuità con il pin 2 del JP8, in quel caso le cose sono due, o la corrente arriva comunque e quindi quel jumper era inutile, motivo per cui è stato tolto, oppure la corrente non arriva, e quindi occorre saldare i tre spilli
(ne bastano comunque due per la selezione 3V), in modo che i pin del VCC ricevano la corrente al giusto voltaggio.
Prima di saldare e aggiungere il jumper su JP8, vorrei comunque assicurarmi che nei pin VCC ci sia qualcosa come 3V, se sono meno è chiaro che c’è un problema, ma soprattutto si spiega perché non funziona, se invece ne trovassi circa 5V, il discorso sarebbe più complesso, dovrei capire se c’è qualche componente difettoso, e per quale motivo la tensione
è superiore a quella di normale funzionamento.
I pin VCC da controllare sono i seguenti:
15 41 65 91
bisogna vedere se sono collegati tutti tra loro, immagino di sì
, e se c’è con la scheda madre accesa, un voltaggio superiore a 3V, non saprei se disabilitando da BIOS la cache L2, ci sia tensione oppure no (?), direi che va misurato con la cache L2 attiva, se c’è almeno 3V, resta da controllare i pin GND, se sono a posto, diventa più complicato capire che problema ci possa essere.
-
Da un controllo sui pin del chip cache della M560, ho notato che sono collegati direttamente al PIN 1 del JP8, e che quindi ci dovrebbe essere la stessa tensione
, sono circa 3.6V un valore un po’ alto ma comunque entro il 3.1V-3.6V trovato nel pdf per il VCC.
Da questo capisco che probabilmente è inutile collegare il PIN 2, ed è molto rischioso
️ inserire i tre spilli nel JP8, perché si potrebbe accidentalmente collegare il 2-3, e mandare circa 5V ai PIN VCC, quindi direi che il dubbio che i chip non siano alimentati sia svanito.
L'unica cosa
che farò, nei prossimi giorni, sarà rimuovere quel SMD su 2-3 di R119, perché tramite il prova diodi del tester misura qualcosa tra 400 e 800, in realtà quei PIN dovrebbero essere isolati, invece così sono collegati, e questo potrebbe essere un problema, visivamente sembra così di fabbrica, però tutte le foto che ho visto della M560, hanno solo il resistore 0 OHm su 1-2, forse sarà stato collegato erroneamente, e non credo faccia molta differenza se sia un condensatore o altro, fondamentalmente non ci deve stare, e se dopo la rimozione la cache L2 funziona (speriamo bene ), potrò proseguire con gli aggiornamenti, sia di CPU che di schede, cambierò quella video, e aggiungerò quella audio, poi magari anche qualche altra scheda tipo USB-PCI, come unità disco, dovrei provare una scheda di memoria abbastanza capiente per Windows 98SE.
Passando alla Chaintech 5TDM2, ho dovuto sollevare l’etichetta del chip BIOS, il chip è un ATMEL AT29C010A, credo sia un tipo di chip abbastanza comune, e che quindi si possa riscrivere, senza particolari problemi, ho scaricato un paio di BIOS, proverò appena
possibile a riscrivere il chip, teoricamente dovrei poter salvare 🛟 il contenuto, ma questo dipende, se è troppo danneggiato non so cosa rimane del file, forse sarebbe solo troncato ad un certo punto 🧵.
Ciao! Sembra che tu sia interessato a questa conversazione, ma non hai ancora un account.
Stanco di dover scorrere gli stessi post a ogni visita? Quando registri un account, tornerai sempre esattamente dove eri rimasto e potrai scegliere di essere avvisato delle nuove risposte (tramite email o notifica push). Potrai anche salvare segnalibri e votare i post per mostrare il tuo apprezzamento agli altri membri della comunità.
Con il tuo contributo, questo post potrebbe essere ancora migliore 💗
Registrati Accedi
