Project MERCURY - 6x GPU mining platform

Recommended Posts

Innanzitutto il link al thread delle criptomonete:

http://www.xtremehardware.com/forum/showthread.php?t=43804



Questo thread è il worklog del mio primo progetto di mining, signore e signori, il "Project MERCURY"

Potenza di calcolo: 4400/5300 Khash/s

Consumo elettrico: 1400/1700W

Costo piattaforma: sui 1800 euro, non considerando gli alimentatori e tenendo presente il modding di una unità 4U Rack









Ricablaggio connettori USB




Ricablaggio molex di alimentazione sui 6 riser




ricablaggio connettori VGA




Bimbe montate sui riser (N'5)











Manca:



1x Silverstone AP182

6x connettori USB a 90 Gradi

1x ADD2PSU

1x PSU da minimo 600W, meglio se platinum e interamente modulare

Edited by Nikolaj

Share this post


Link to post
Share on other sites


Com'èra: chassis per rack / LP19094











La prima foto era uno dei diversi progetti, non escludo che se va in porto possa realizzarne uno simile, il problema sarebbe l'integrazione nel server perché richiederebbe una decina di U, e quindi sarebbe più grande e meno potente di due mercury.





Carrellata di foto in ordine semi/sparso... sto caricando l'articolo arctic e dovrei andare di sotto a trapanare.. maledetto tempo...












CASE VERGINE:

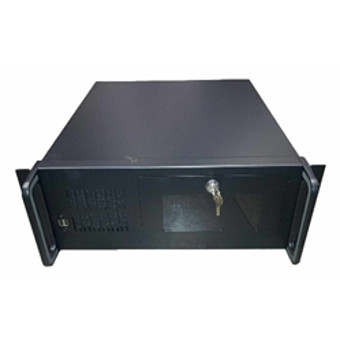

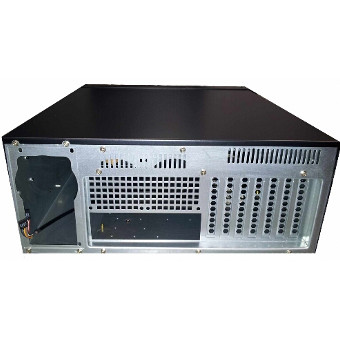

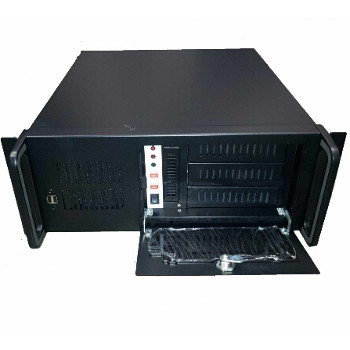

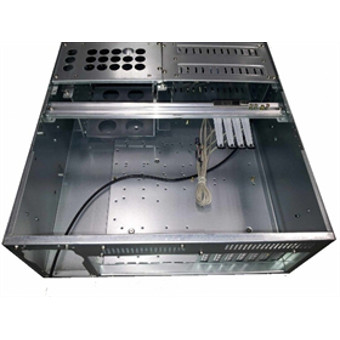

http://www.il-prezzo.com/index.php?route=product/product&filter_name=Chassis+per+server+4u+colore+nero--LP19094&product_id=4938



Stadio primordiale di lavorazione, smontato quasi completamente




Qualche pezzo preso da altri case




Un bordello, dovevo riordinare per forza.. un paio di giorni fa






Tre plate assemblati, da rifinire. Versione Alpha




Avevo un trapano a batteria.. rotte 4 punte in mezz'ora.. prendiamoci un 220V va... manco a dirlo, non basta




Banco di lavoro riordinato... Signore e Signori, vi presento Mr. Trapano a colonna ! Ora si che si ragiona !




Particolare dei tentativi, falliti inizialmente, di foro




2..




scotch da carrozziere, fondamentale per prendere le distanze.. ovviamente mediante l'aiuto del calibro digitale




new order in the lab..




pt 2..




vista interna




plate segato, per la mobo




prima prova vga, devo mettere i riser ma ho adattato una barra nella parte inferiore, per l'ancoraggio con viti M3 dei riser




Programma di domani: finalizzare il sistema di montaggio delle vga, installare i sei riser e bloccarli, creare ex novo i fermi di ritenzione del secondo alimentatore.



Fatto oggi


























Ovviamente una volta terminato il taglio delle paratie, ci sarà la fase della rifinitura, a cui seguirà il primer e poi la verniciatura. Qui potete vedere solo la scocca. Nelle ultime due fotografie notate il posizionamento delle due AP 182, che permetteranno l'immissione d'aria superiore. SilverStone specifica 171CFM per ventola, sono le più potenti in commercio con questo diametro, perfette per questo utilizzo. Prevedo circa 340CFM in entrata e 280 in uscita



finalizzare il sistema di montaggio delle vga, installare i sei riser e bloccarli, creare ex novo i fermi di ritenzione del secondo alimentatore.



In ordine sparso..





E stato necessario adattare un riser di alluminio per innalzare il primo PCIE riser, sul primo slot. Fori di fissaggio preliminari






Riser installato.






Dettaglio






Riser di alluminio installato






Prova VGA






Perfetta, sulla destra verrà forata la paratia ed installato un filtro/ mesh esagonale






Dettagli della barra di supporto dei PCIE riser, ho fatto molte prove ed è stato un vero calvario






Altro dettaglio della VGA dall'alto






Dal lato






Dettaglio delle tolleranze, non avanza un mm in alto !






Particolare dei supporti di base fatti al volo, sarebbe stato carino del plexiglass ma signori... devo volare.. Ho perso già troppo tempo quindi monto quello che possiedo, poi si vedrà una volta finalizzata l'opera






Seconda VGA installata con secondo Riser






Terza VGA e terzo riser






5 riser installati






Vista frontale








Il piccolo Mercury comincia a prendere forma, il problema principale era il montaggio dei riser ma è quasi ultimato, quindi d'ora in poi ci metterà molto meno tempo.











Programma di domani: .. creare un foro di ventilazione per la sesta vga, creare i fermi di ritenzione per le due ap182 silverstone superiori in immissione e per le due ventole in estrazione, scythe gentle typhoon 5400rpm. Alla fine installerò i led di stato e i pulsanti di accensione e reset. Fatto questo, verrà verniciato interamente nero, e poi si procederà all'assemblaggio finale, e conseguente cable routing.





Fatto questo bisognerebbe creare un foro di ventilazione per la sesta vga, creare i fermi di ritenzione per le due ap182 silverstone superiori in immissione e per le due ventole in estrazione, scythe gentle typhoon 5400rpm. Alla fine installerò i led di stato e i pulsanti di accensione e reset. Fatto questo, verrà verniciato interamente nero, e poi si procederà all'assemblaggio finale, e conseguente cable routing.

Edited by Nikolaj

Share this post


Link to post
Share on other sites

susu! voglio vederlo operativo 24/7 :D



Inviato dal CES usando Tapatalk 2 sul mio GT-I9000. Blop!

Share this post


Link to post
Share on other sites

cara emicrania lancinante, quasi quasi mi mancavi...



stasera passo :(



A voi..



ps: mi tocca rifare qualche modifica strutturale dell'ultimo secondo, ma ci siamo quasi



































































































Che strano, non mi ha caricato le foto dell'ultima versione.. L'ho completamente sverniciato e riverniciato di nero... A presto per news



Signore e signori, Mr Mercury verginello !












Prova con il doppio alimentatore






hmm.. quei piedini sono interessanti..




moddiamoli va...




spacers




fissati




altezza da terra




Prova connettore di accensione (al lato reset e vari led di stato, non montati)




Prova ventola 180mm (previste 2 ap182)




+ griglia




da notare le tolleranze millimetriche, specialmente osservando i connettori di alimentazione delle VGA, a sx




..




..





..





PROVA DI ASSEMBLAGGIO (cable routing in atto, da ottimizzare)






Devo ordinare altre componenti, sono necessari 6 connettori USB angolati a 90 gradi per montare il doppio alimentatore, che probabilmente sarà uno strider silverstone da 850W (stanno rilasciando quello da 1kW se non erro, sarebbe eccellente recensirlo..). Da notare che il secondo riser è vuoto; è intenzionale, perché sebbene non ci siano problemi, sto vagliando diverse opzioni di cablaggio, infatti non so se notate ma sulla base c'è una bella striscia di connettori piatti, fascettati.

Edited by Nikolaj

Share this post


Link to post
Share on other sites

mi sa che in serata ci sarà una prova ON/OFF !



Per il momento un test limitato a 3 vga, il problema è l'alimentatore da 1kW.



Appena monetizzo si va di enermax platimax 1500W platinum.

Share this post


Link to post
Share on other sites

Test passato con successo, prova superveloce con 2 r9 290 con 0 ottimizzazioni: circa 1550 khash/s; su win7 le posso far lavorare a 900 cadauna quindi dato che utilizzo un os ad hoc, ci sarà molto margine. Vorrei salire almeno a 920, anche se certi test che ho fatto sulle ram non portano in quella direzione; ho trovato un preset a 897 khash/s quindi molto probabilmente userò quello. Domani si sale a tre vga. Devo ottimizzare le config da linux ma ho appena letto che è uscita la terza versione del sistema operativo che devo usare. Finalmente è compatibile con i driver 13.2 e con le 290x. Domani lo provo, anche perché al momento una r9 290 la sto testando con ben 4 dissipatori aftermarket. Avrete pane per i vostri denti e non avete idea di quanti test termici ho fatto. Se realizzassi un articolo sul mining con le r9 290 l/x (ed anche una 280x direct cu2 in arrivo) sarebbe un unicum nell'intera rete. Avrò fatto oltre 30 prove con settaggi diversi, oltre a prove termiche, di consumo, di khash/s, di ovrrheating sui vrm e non ultimo qualche test accessorio sull ottimizzazione delle temperature con il plate posteriore dei nuovi dissi vga arctic cooling HYBRID2-120, xtreme IV e twin turbo III. Non posso mostrarvi l'anteprima di un altro dissi sotto nda, ma posso assicurarvi che fra non molto qui la situazione sarà molto calda.



Inviato dal mio GT-N7105 con Tapatalk 2

Share this post


Link to post
Share on other sites

Avevo sentito voci che parlavano dell'arrivo in cantiere della sostituta dell'Enterprise NCC-1701-e......ma allora è vero:asd:

ce l'avevi tu Matteo la nuova 1701-FO0 a quanto sei arrivato con la velocità Warp:AAAAH:

Share this post


Link to post
Share on other sites
Hehe :D



Flavietto buongiorno





Inviato dal mio GT-N7105 con Tapatalk 2

Ueee Ciao Matteo , come va con i piedi , si risolve qualcosa?

Ho visto che qui hai un bel bestione da domare.....io invece oggi ho montato il Wolf e8400 sulla Commandona e sto facendo i test di rito a default per avere dei riferimenti poi per l'OC ....d'altra parte non è solo bello Occare , ma è anche interessante il capire come e perché funzionano le cose:)

Share this post


Link to post
Share on other sites

Qualche news:



funziona perfettamente e sembrerebbe che non ci siano nemmeno problemi termici, per via dell'adozione delle AP182 superiori, e del foro laterale per l'ultima VGA. Al momento sto cercando di ottimizzare i config da linux, sui programmi di carico. É decisamente impegnativo perché ci sono moltissimi parametri ed il risultato del test può uscire fuori dopo qualche ora di carico. Ho testato fino a 3 VGA sull'FSP 1kw aurum pro, con 2420Kh/s e circa 950W AC di consumo (testato ieri per circa 20 ore, nessun problema eccetto un 3.2% di invalid share, che sarebbe opportuno se scendessero sotto all'1%). Il problema è che sembrerebbe esserci qualche invalid share, il che significa che bisogna ottimizzare i parametri di carico. Ho buttato nel mezzo anche una 290x e dopo molte fatiche sono riuscito, al momento, a far collimare i Kh/s circa sugli 800. Le R9 290 che possiedo su windows possono viaggiare sugli 896, su SMOSltc invece la situazione sembrerebbe essere peggiore. Dovrei fare qualche test incrociato perché non escluderei diversità in base alla piattaforma ed alle interconnessioni. A parità di settaggi/driver e sw di carico, se c'è divergenza, o è l'OS o è appunto qualche collo di bottiglia nel mezzo.



Devo indagare.



Nel frattempo devo rimediare dei connettori USB a 90 gradi, un'altra ap182 e relativa griglia da 180, volendo un adattatore per accendere contemporaneamente 2 PSU (senza usare il metodo del bridge di metallo sulla +5VSB). Volendo su windows potrebbe esserci la necessità di realizzare dummyload per le uscite DVI(-C, se non ricordo male) con delle resistenze, ma dovrei vedere pure cosa ho sotto mano. Ci sarebbe anche qualche ottimizzazione tra cui risaldare ed inserire il pulsante di reset, anche se però ho notato che SMOSltc va in blocco, se resetto... ergo..



Stavo anche vagliando la possibilità di inserire una 120mm a 5400RPM in semi-estrazione sopra la CPU, ma potrebbe essere un'idea a perdere. Ah, si.. altri acquisti necessari.. una PSU da 1500W platinum, probabilmente enermax platimax 1500W lunga massimo 18/19cm ed una PSU platinum modulare. Ho appena venduto un sstone strider 750W e mi sa che è stata una cazzata... lungo 15cm, era perfetto.



Vabbè poco male, si rimedia.



Volendo centrerebbe anche il nzxt hale 90 (19+cm) riparato da matteo agnesi, quindi non mi preoccupo



Querllo che mi preoccupa è trovare la stabilità con i settaggi sw, ed è un calvario.

Share this post


Link to post
Share on other sites

in merito al comportamento termico delle R9 290, sotto carico pesante/mining.



http://www.xtremehardware.com/forum/showthread.php?t=43535



Da notare i VRM. Entro breve verrà analizzato l'hybrid 2-120 arctic cooling ed anche qui ci saranno molti test dedicati, con un occhio al mining. Parte di questi test verranno inclusi in un piccolo articolo in inglese





NEWS: sistema potenziato a 5 R9290, in arrivo la PSU da 1500W platinum. Devo fare altri acquisti però quindi se riesco stasera faccio gli ordini

Share this post


Link to post
Share on other sites

Ora inizia ad avere senso il worklog, mi ero un po' perso con i tuoi aggiornamenti improvvisati :D



Che dire ce n'è voluto di tempo, ma sta venendo benone!

A quando la messa in opera?

Share this post


Link to post
Share on other sites

Il test veloce che ho fatto era a 2420 kh/s solo che peccava di ottimizzazione, ovviamente sotto linux. 2 290 ed una 290x. Ora su win ho una potenza teorica di 4.5 Mh/s, il problema è che non posso alimentarle e sono in attesa dell arrivo di un paio di giocattolini. La soddisfazione però è che il progetto a livello termico regge, la spaziatura tra le schede è adeguata, come la dissipazione sotto carico 24/7. Le ap182 sono assolutamente necessarie e il montaggio superiore si è rivelato essere fondamentale. Probabilmente dissipa meglio così che con batterie di ventole da 120mm interne (da 130 cfm cad)e se consideri l ingombro di soli 4U sono molto soddisfatto. Ovviamente nel server occuperà almeno 5U per necessità di dissipazione (pescaggio aria )



Inviato dal mio GT-N7105 con Tapatalk 2

Share this post


Link to post
Share on other sites

Piccolo update, ieri sera (dopo una giornata di traslochi), ho montato il nuovo arrivato, e le due nuove bimbe





Ricablaggio connettori USB




Ricablaggio molex di alimentazione sui 6 riser




ricablaggio connettori VGA




Bimbe montate sui riser (N'5)











Manca:



1x Silverstone AP182

6x connettori USB a 90 Gradi

1x ADD2PSU

1x PSU da minimo 600W, meglio se platinum e interamente modulare



Piccole rifiniture

- pulsante posteriore di reset

- cablaggio cavi USB laterali e connettori di accensione/stato/alimentazione

- montaggio di un sensore termico digitale posteriore, sull'unica zona morta di ventilazione (sopra la CPU)

- potenziare l'ancoraggio dell'ssd laterale

- test termico finale con 5 R9 290



Purtroppo l'alimentatore platimax è lungo 18cm, ma se ne frega 1 e mezzo con i connettori in uscita. Mi sono fatto male i conti e sto strettissimo. Per ovviare al problema, perderò sui 150 Kh/s montando una 280x invece di una 290. Poco male. Con il PCB più corto entra lì davanti

Edited by Nikolaj

Share this post


Link to post
Share on other sites
Purtroppo l'alimentatore platimax è lungo 18cm, ma se ne frega 1 e mezzo con i connettori in uscita. Mi sono fatto male i conti e sto strettissimo. Per ovviare al problema, perderò sui 150 Kh/s montando una 280x invece di una 290. Poco male. Con il PCB più corto entra lì davanti



Molto interessante il progetto.



Per quanto riguarda l'alimentatore, te la butto lì, se provassi a spostare la piastra del psu in fuori di 2-3cm? Poi potresti fissarla al resto dello chassis con 2-3 pezzi di lamiera sagomati a S...

Share this post


Link to post
Share on other sites
